-本方案用于解決信捷觸摸屏與信捷XC3系列PLC之間的無線通信問題。在本方案方案中信捷觸摸屏作為主站，信捷PLC作為從站采用達泰電子日系PLC專用無線通訊終端——DTD435MB-V192，作為實現無線通訊的硬件設備。
一、方案概述
1.有線網絡組成
2. 無線網絡
通過西安達泰電子 DTD435MB-V192方便實現無線網絡，無需更改網絡參數直接替換有線連接。
二、測試設備與參數

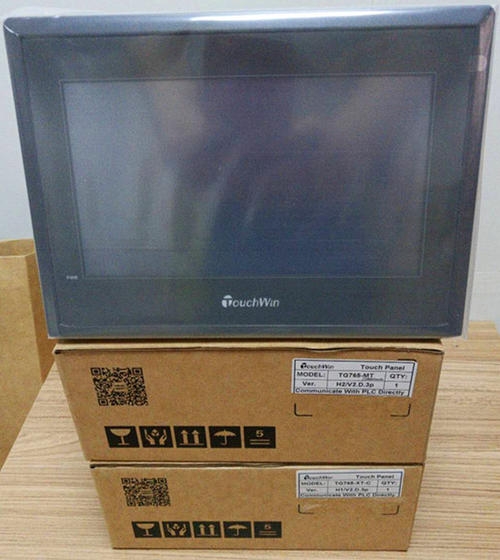

信捷PLC型號：XC3-32T-E *1臺信捷觸摸屏型號：TOUCHWIN TG765-MT *1臺達泰電子日系PLC專用無線通訊終端——DTD435MB-V192 *2塊主從關系：1主1從通訊接口：Rs485接口（兩線制）通訊參數：19200，8，E，1供電：9-24VDC傳輸距離：100米，500米，1KM，3KM，20KM
三、接線方式
1.觸摸屏與達泰無線設備的接線
DTD435MB的Rs485接口，接入touchwin的com2通訊口
2.PLC與達泰無線設備的接線
DTD435MB的Rs485-A端口接入PLC正面B端口；DTD435MB的Rs485-B端口接入PLC正面B端口。
3.實物接線圖
四、信捷觸摸屏主站設置
預先安裝好TouchWin編輯工具，打開文件夾中“無線通訊調試.txp”程序
1.點擊“無線通訊調試”
2.選擇“設備”
3.選擇“通訊參數”
波特率：19200；數據位：8位；停止位：1位；校驗和：偶校驗
點擊“確認”并關閉系統設置窗口
4.下載程序到觸摸屏
點擊“文件”選擇“下載工程數據”
注：觸摸屏程序用USB口下載
五、信捷PLC從站設置
1.設置PLC的站號
將PLC和電腦連接成功，打開信捷PLC編程軟件，選擇“PLC配置—PLC串口”
選擇串口1，并將PLC站號設置成1，設置完以后點擊“寫入PLC”
2.將程序下載到PLC
本文中用到的無線通訊終端DTD435M，需要了解詳情的可以點擊文章最下方的原文鏈接查看......
