無損膜厚儀、無損鍍層測厚儀、X射線鍍層測厚儀、熒光膜厚儀

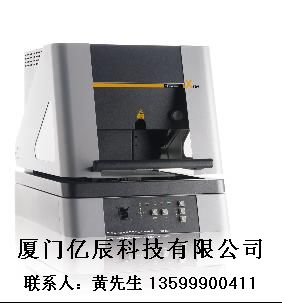

德國菲希爾Fischer X-RAY XDL X射線無損熒光鍍層厚度測試儀
一、儀器介紹
頻譜庫中允許創建從元素鈦至鈾的任何一種新的產品。能通過“應用工具箱"(由一個帶所有應用參數的軟盤和校準標準塊組成)使應用的校準簡單化畫中畫測試件查看和數據顯示,帶快速移動焦距功能放大試件圖像;計算機生成的刻度化的瞄準十字星,并有X-射線光束大小指示器(光束的大小取決于測量的距離,見背面)圖形化的用戶界面,測試件的圖像顯示可插入于測試報告中 對試件與視準器之間的距離進行視覺控制的校正(DCM方法)范圍可達80mm(3.2〞)
典型的應用范圍如下:
單一鍍層:Zn, Ni,Cr,Cu,Ag,Au,Sn等。
二元合金層:例如Fe上的SnPb,ZnNi和NiP合金。
三元合金層:例如Ni上的AuCdCu合金。
雙鍍層:例如Au/Ni/Cu,Cr/Ni/Cu,Au/Ag/Ni,Sn/Cu/Brass,等等。
雙鍍層,其中一個鍍層為合金層:例如Cr/NiCu/Plastic;Fe。
最多24種鍍層(使用WinFTM® V.6軟件)。
分析多達4種(或24種-使用V.6軟件)元素。
分析電鍍?nèi)芤褐械慕饘匐x子濃度。
測量模式用于:
單、雙及三層鍍層系統
雙元及三元合金鍍層的分析和厚度測量
雙層鍍層,其中合金鍍層在外層或在中間層的厚度測量和分析(兩層的厚度和合金成分都能被測量)
能分析多達四種金屬成分的合金,包括金的開數分析的特殊功能。
對電鍍?nèi)芤旱姆治瞿芰蛇_(dá)包含一或二種陽離子的電鍍液。
三、技術參數:
1.Fischerscope X-RAY XDL是采用根據技術標準DIN50987,ISO3497和ASTM B568的X-射線熒光測試方法;
2.原始射線從上至下;
3.X-射線管高壓設定可調節至最佳的應用:50kV,40kV或30kV;
4.單個0.3mm直徑(12 mils)的標準視準器,在附加費用的基礎上可選擇0.05×0.3 mm(2×12 mil)帶槽視準器;或直徑0.1mm;或直徑0.2mm;或0.4X0.4mm方形。
5.測量箱外部尺寸:(高×寬×深)650 mm×570 mm×740 mm(26〞×22〞×29〞),重量大約為105kg(120lbs);
6.帶槽箱體的內部尺寸:(高×寬×深)300 mm×460 mm×500 mm(12〞×18〞×20〞)帶向上回轉箱門;
7.嵌入式固定的測試件支承板,需要時可移去以適用于大件的超出尺寸的測試工件。
