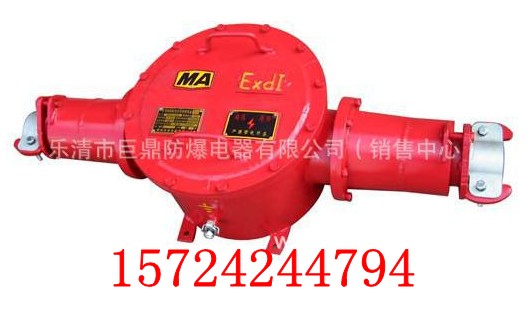

BHG1-400/3.3-3G，3.3KV高壓接線盒，400A接線盒，3.3KV接線，產品名稱： 礦用隔爆型高壓電纜接線盒
規格型號： BHG2-400/3.3-3G
適用范圍： 嚴格按煤礦安全有關規定使用。
受控元部件及關聯設備：
備 注： 該產品原型號為BHG1-400/3.3-3。
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
BHG1系列礦用隔爆型高壓電纜接線盒使用說明書
1、范圍
本標準規定了供用戶了解產品，正確搬運，安裝，使用和維護的要求及內容。
2、執行標準
接線盒執行GB3836.1～3-2000和MT/T946-2005《煤礦用增安型高壓電纜接線盒》和Q/GD001-2008《礦用隔爆型高壓電纜接線盒》標準。
3、概述
3.1 接線盒適用于具有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下采煤掘進巷道中連接電力電纜電路接線之用。
3.2 產品型號含義
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
BHG2-400/10KV-4G電纜接線盒，高壓接線盒
3.4 防爆標志：“ExdI”
3.5 防爆型式：礦用隔爆型
4、工作條件
接線盒適于下列工作環境：
1. 海拔高度不超過1000m；
2. 環境氣壓（86～110）kpa；
3. 環境溫度(—20～＋40)℃；
4. 空氣相對濕度不大于98%（＋25℃時）；
5. 具有甲烷煤塵爆炸性混合物的煤礦井下；
6. 無顯著搖動和劇烈沖擊振動的環境；
7. 在無破壞金屬及絕緣的氣體和蒸氣的環境中；
8. 污染等級：3級；
9. 安裝類別：Ⅲ類。
5、結構
該接線盒是由殼體、蓋和接線瓷座組成（見圖1）。用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件，提高了壓線的可靠性。瓷座選用了性能優良高壓電瓷粉燒制而成，具有較強的絕緣性能。接線盒內部帶電體之間的電氣間隙，爬電距離均符合標準要求。
