本系列電表測量機構為磁電系張絲（游絲）支承，轉動部分無磨擦，工作可靠，抗機械沖擊性能高。
產品型號：45L8、45C8、63L18、63C18型
產品規格：
品 名 型 號
110mm(新型號) 110mm(老型號) 工作原理
直流電流表 45C8-A 2101 磁電系張絲支承
直流電壓表 45C8-V 2101
交流電流表 45L8-A 2102 有效值整流方式
交流電壓表 45L8-V 2102
有功功率表 單 相 45L8-W 2105-31 時間分割乘法器式
三相3線(不平衡) 45L8-W 2105-35
*三相4線(電壓平衡) 45L8-W 2105-34
*三相4線(不平衡) 45L8-W 2105-36
無功功率表 單 相 45L8-var 2106-31 時間分割乘法器式
三相3線(電壓平衡) 45L8-var 2106-33
*三相3線(不平衡) 45L8-var 2106-35
*三相4線(電壓平衡) 45L8-var 2106-34
*三相4線(不平衡) 45L8-var 2106-36
功率因數表 單 相 45L8-cosФ 2107-31 相位鑒別式
三相3線(平衡) 45L8-cosФ 2107-33
*三相3線(不平衡) 45L8-cosФ 2107-35 時間分割乘法器式
*三相4線(不平衡） 45L8-cosФ 2107-36

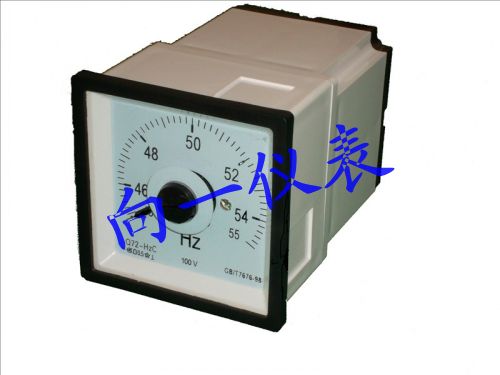

頻 率 表 45L8-Hz 2107-30 微 分 式
三相同步表 45T9-S 2109-30 回轉磁場可動鐵片式
品 名 型 號
80mm（新型號） 80mm（老型號） 工作原理
直流電流表 63C18-A 2181 磁電系張絲支承
直流電壓表 63C18-V 2181
交流電流表 63L18-A 2182 有效值整流方式
交流電壓表 63L18-V 2182
有功功率表 單 相 63L18-W 2185-31 時間分割乘法器式
三相3線(不平衡) 63L18-W 2185-35
*三相4線(電壓平衡) 63L18-W 2185-34
*三相4s線(不平衡) 63L18-W 2185-36
無功功率表 單 相 63L18-var 2186-31 時間分割乘法器式
三相3線(電壓平衡) 63L18-var 2186-33
*三相3線(不平衡) 63L18-var 2186-35
*三相4線(電壓平衡) 63L18-var 2186-34
*三相4線(不平衡) 63L18-var 2186-36
功率因數表 單 相 63L18-cosФ 2187-31 相位鑒別式
三相3線(平衡) 63L18-cosФ 2187-33
*三相3線(不平衡) 63L18-cosФ 2187-35 時間分割乘法器式
*三相4線(不平衡) 63L18-cosФ 2187-36
頻 率 表 63L18-Hz 2187-30 微 分 式
三相同步表 — — 回轉磁場可動鐵片式
說明： 1.*為我廠非標準產品,用戶若欲訂貨;請來人面議或來函商訂。 2.備注中數字為區別不同技術規格的代號，帶標記﹡的非標準品種訂貨時需標明代號（例如：48L8-W-36），用文字說明也可，標準規格允許不標代號。單相表不標代號時應注明“單相”二字。直流電流、電壓表規格表
型 號 名稱 單位 量 限 備 注
45C8-A63C18-A 直流電流表 μA 500,±250,±500 直 通
63C18-A 沒有帶Δ符號的量限
mA 1,2,3,5,7.5,10,15,20,30,50,75,100,150,200,300,500,750,±1,±1.5,±2.5,±3,±5,±7.5,±10,±15,±20,±25,±30,±50,±75,±100,±150,±200,±250,±300,±500,±750,﹡1～5mA﹡4～20mA
A 1,1.5,2,3,5,7.5,10,Δ15,Δ20,Δ25,Δ30,±1,±1.5,±2,±3,±5,±7.5,±10,±15,±20,±25,±30
7.5,10,15,20,30,50,75,100,150,200,250,300,400,500,600,750,±7.5,±10,±15,±20,±30,±50,±75,±100,±150,±200,±250,±300,±400,±500,±600,±750 外附分流器（75mV）
kA 1,1.5,2,2.5,3,4,5,6,±1,±1.5,±2,±2.5,±3,±4,±5,±6
45C8-V45C18-V 直流電壓表 mV 50,60,75,100,±50,±60,±75,±100 直 通
V 1,2,3,5,7.5,10,15,20,30,50,75,100,150,200,250,300,450,500,600,±1,±3,±5,±7.5,±10,±15,±20,±30,±50,±75,±100,±150,±200,±250,±300,±500,±600，﹡1-5
750,±750 外附定值電阻器（1mA）
kV 1,1.5,2,3±1,±1.5,±2,±3
注：1.﹡為我廠非標準量限，用戶欲定貨請來人面議或來函商訂。 2.1-5V﹑1-5mA﹑4-20mA可提供用戶需求的表盤，如不特殊聲明 100% 盤。交流電流、電壓表規格表
型 號 名稱 單位 量 限 備 注
45L8-A63L18-A 交流電流表 A 0.3,0.5,1,1.5,2,3,5,6,7.5,10,△15,△30 直 通(63L18-A沒有帶△符號的量限)
10,15,20,30,40,50,60,75,100,150,200,300,400,500,600,750,800,900,1000 通過CT接入(二次電流為5A,1A或0.5A)
KA 1.5,2,2.5,3,5,6,7.5,8,10,15,20,25,30 通過CT接入(二次電流為5A,1A或0.5A)
A 0.3,0.5,1,1.5,2,3,5 2,3,5倍過載直通
全部經CT接入儀表可供2,3,5倍過載表(過載表過載部分刻度標明過載部分中點和滿度兩點)
45L8-V63L18-V 交流電壓表 V 50,60,75,100,150,250,300,450,500,600 直通
PT 變比 量 程
380V/100V3kV/100V6kV/100V10kV/100V35kV/100V63kV/100V110kV/100V220kV/100V330kV/100V500kV/100V750kV/100V 450V3.5kV7.5kV12kV45kV80kV150kV300kV400kV600kV900kV 通過PT接入(二次電壓為100V)
有功功率表﹑無功功率表規格表
機種 型號 元件 額定電壓 額定電流 電壓側 電流側 儀表使用頻 率 規格代號
110×110mm 100V 380V 220V
0.5A 1A 5A
有功功率表 單相 45L8-W 1 ○ — ○ ○ ○ ○ — — -31
三相3線 45L8-W 2 ○ ○ ○ ○ ○ ○ 不平衡 不平衡 50/60通用 -35
*三相4線 45L8-W 21/2 — — ○ ○ ○ ○ 平 衡 不平衡 -34
*三相4線 45L8-W 3 — — ○ ○ ○ ○ 不平衡 不平衡 -36
無功功率表 單相 45L8-var 1 ○ — ○ ○ ○ ○ — — 指 定 -31
三相3線 45L8-var 2 ○ ○ ○ ○ ○ ○ 平 衡 不平衡 50/60通用 -33
*三相3線 45L8-var 2 ○ ○ ○ ○ ○ ○ 不平衡 不平衡 指 定 -35
*三相4線 45L8-var 21/2 ○ — ○ ○ ○ ○ 平 衡 不平衡 50/60通用 -34
*三相4線 45L8-var 3 — — ○ ○ ○ ○ 不平衡 不平衡 指 定 -36
機種 型號 元件 額定電壓 額定電流 電壓側 電流側 儀表使用頻 率 規格代號
80×80mm 100V 380V 220V
0.5A 1A 5A
有功功率表 單相 63L18-W 1 ○ — ○ ○ ○ ○ — — -31
三相3線 63L18-W 2 ○ ○ ○ ○ ○ ○ 不平衡 不平衡 50/60通用 -35
*三相4線 63L18-W 21/2 — — ○ ○ ○ ○ 平 衡 不平衡 -34
*三相4線 63L18-W 3 — — ○ ○ ○ ○ 不平衡 不平衡 -36
無功功率表 單相 63L8-var 1 ○ — ○ ○ ○ ○ — — 指 定 -31
三相3線 63L8-var 2 ○ ○ ○ ○ ○ ○ 平 衡 不平衡 50/60通用 -33
*三相3線 63L8-var 2 ○ ○ ○ ○ ○ ○ 不平衡 不平衡 指 定 -35
*三相4線 63L8-var 21/2 ○ — ○ ○ ○ ○ 平 衡 不平衡 50/60通用 -34
*三相4線 63L8-var 3 — — ○ ○ ○ ○ 不平衡 不平衡 指 定 -36
注：1.超過額定標準時，請在100V5A表上外附儀表用 PT、CT使用之。額定線電壓380V規格，面商后也可供貨。CT﹑PT規格同量程關系：單相功率表見表1，三相三線見表2，3。2.無功功率表的刻度的零位在中間。3.表中的“○”符號，表示儀表的額定電壓和額定電流。4.大約耗電量為：電壓端1個元件最大為1.4VA；電流端1個元件最大為0.5VA 。5.使用電壓范圍為：額定100V為80～120V；220V為180～260V。頻率表規格表
型 號 額定電壓 量 限 使 用 范 圍
45L8-Hz63L18-Hz 100V 45～55Hz 80～120V
55～65Hz
45～65Hz
220V 45～55Hz 180～260V
55～65Hz
45～65Hz
*380V 45～55Hz 310～450V
55～65Hz
45～65Hz
說明：*為我廠非標準規格，用戶欲訂貨，請來人面議或來函商訂。功率因數表規格表
型 號 元件 電壓側 電流側 儀表使用頻 率 規格代號
110×110 80×80
單 相 45L8-cosФ 63L18-cosФ 1 — — 指定 -31
三相3線 45L8-cosФ 63L18-cosФ 1 平衡 平衡 50/60Hz 通用 -33
*三相3線 45L8-cosФ 63L18-cosФ 2 不平衡 不平衡 指定 -35
*三相4線 45L8-cosФ 63L18-cosФ 3 不平衡 不平衡 指定 -36
額定標準 概 略 消 耗 電 力 使用范圍
電壓側 電流側 電壓側 電流側
100V 1A 0.6VA(1.3VA) 0.9VA(1.1VA) 80–120V 0.3～1.2A
5A 0.6VA(1.3VA) 0.9VA(1.1VA) 1.5～6A
220V 1A 1.1VA(1.3VA) 0.9VA(1.1VA) 180–260V 0.3～1.2A
5A 1.1VA(1.3VA) 0.9VA(1.1VA) 1.5～6A
注：1.（）內為三相三線，三相四線不平衡電路用的常數。2.63L18-cosφ的三相三線，三相四線不平衡回路規格，外附專用變換器盒。3. 三相四線額定電壓指線電壓。4. 超過額定標準使用時請在 100V5A的儀表上外附PT﹑CT額定電壓380V的規格，商定后也可供貨。三相同步表規格表
型 號 額定標準 概略消耗電力
電壓側 電流側
45T9-S 100V 3.7VA 4.5VA
220V 3.7VA 4.5VA
產品說明：
本系列電表采用國家標準 GB/T7676–1998，該標準等同國際電工委員會標準IEC（第四版）部分指標優于日本工業標準 JISC1102。先進的機芯結構本系列電表測量機構為磁電系張絲支承，轉動部分無磨擦，工作可靠，抗機械沖擊性能高。先進的變換器線路和指示機構一體化結構交流電流、電壓表，采用有效值變換器可正確測量電壓、電流；有功及無功功率表，采用集成化時間分割乘法器，因而工作可靠,測量精度高。本系列儀表指示器與變換器均為一體化結構，并帶有防護裝置，為儀表安裝及接線提供了方便。儀表工作頻率除無功功率表 ﹑功率因數表外，其余品種均為 60Hz﹑60Hz通用。良好的線性保證了較高的測量精度儀表轉角達250°，且線性度好，全部采用印刷表盤，不但整潔美觀﹑尚能保證儀表具有較高的精度，交直流電流表﹑電壓表為 1.5級（特殊定貨可做到1.0級）；有功及無功功率表為1.5級；頻率表為0.5級，45～65Hz表為1.0級，功率因數表5.0級。
先進的生產工藝和測量設備我廠生產線引進日本專用工裝設備和測量校驗裝置﹑參照日本工藝進行生產。通過了GB/T19001-2000質量體系認證。
規格齊全及完整的成套性本系列電表具有完整的成套性（見品種一覽表），具有許多特種儀表。如：擴展表、過載表；有單一刻度雙重印字及彩色刻度盤；有控制信號指示儀表和特殊符號儀表等。特別是在不平衡電路中使用的三相四線制電表，填充了國內的空白
主要技術性能：
項 目 特 性 參 數
技 術 標 準 GB/T7676–1998
精 度 等 級 見品種一覽表
使 用 精 度 –25℃～+40℃（交流表0～40℃）
存 放 溫 度 0～+40 ℃
指 針 轉 角 250°（同步表360°）
外 殼 顏 色 黑色
表 盤 顏 色 白色
安 裝 位 置 垂直（⊥）
儀表正面尺寸 110×110mm（45CL8）80×80mm（63CL18）
耐 電 壓 電路與外殼AC：2000V1分鐘
耐 沖 擊 50g
殼 體 材 料 表殼：ABS﹑表蓋：甲基丙稀酸（防靜電）﹑端子板：阻燃ABS
