一、概 述
轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、相位角等參數。本儀器具有以下功能與特點：
◆ 旋轉鼠標，操作更方便。
◆ 可選擇快速的自動測量和任意的手動選擇測量?jī)煞N方式。
◆ 大屏幕中文菜單界面，實時顯示測試數據和曲線。
◆ 存儲數據、自帶微型打印機，實時快速打印測試數據和特性曲線。
◆ 根據試驗參數自動調整保護動作值，確保設備安全。
◆ 可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
1、交流阻抗：0～99.9Ω 0.2級
2、交流電壓：0～600V 0.2級
3、交流電流：0～120A 0.2級
4、有功功率：0～72KW 0.5級
5、頻 率：45～75Hz 0.2級
6、工作電源：AC 220V±10％ 50Hz
7、體 積：415×225×200mm
8、重 量：5kg
三、面板介紹

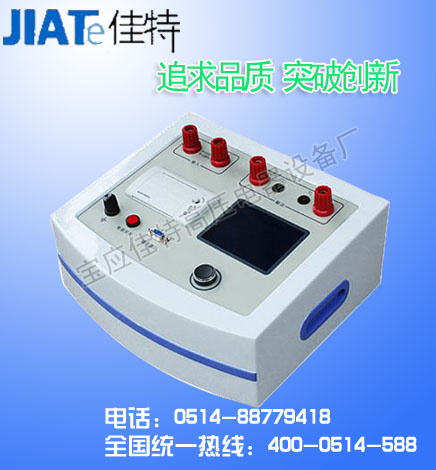

發電機轉子交流阻抗測試儀面板如下
圖1 阻抗測試儀面板
1、輸入端：接調壓器的輸出端0～600V。
2、測試回路電壓測量端鈕，量程0～600V。
3、測試回路電流測量端鈕，量程0～
4、程調序試用接口：廠家升級用
5、旋轉鼠標按鍵：用來實現各項功能的操作和參數的設置 。
修改數據時，鼠標有兩種操作模式：
鼠標“右旋”后，再確認，為不斷增加數值；
鼠標“左旋”后，再確認，為不斷減小數值；
6、復位鍵
7、電源開關：主機AC220V
8、電源插座：主機AC220V
9、安全接地端鈕。
