二.技術參數
性能 參數
輸入測電壓顯示 網絡 三相三線、三相四線
電 壓 額定值 AC100V、400V（訂貨時請說明）
過負荷 持續：1.2倍 瞬時：2倍/10s
功耗 〈1VA（每相）
阻抗 〉300kΩ
精度 RMS測量，精度等級0.5
電 流 額定值 AC1A、5A（訂貨時請說明）
過負荷 持續：1.2倍 瞬時：2倍/10s
功耗 〈0．4VA（每相）
阻抗 〈20MΩ
精度 RMS測量，精度等級0.5
頻率 40~60Hz,精度0.1Hz
功能 有功、無功、視在功率，精度0.5級
電能 四相限計量，有功精度0.5級，無功精度1級
顯示 可編程、切換、循環的2、3、4排LED顯示
電源 工作范圍 AC、DC 80~270V
功耗 ≦5VA
輸出 數字接口 RS-485、MODBUS-RTU協議
脈沖輸出 2路電能脈沖輸出，光耦隔離
環境 工作環境 -10~55℃
儲存環境 -20~75℃
安全 耐壓 輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV
絕緣 輸入、輸出、電源對機殼>5MΩ
外形 尺寸
重量 0．6kg

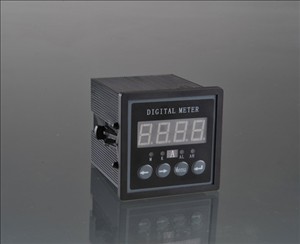

產品簡介
PA194-CD194I-1X1/2X1/3X1/4X1/5X1/9X1/BX1/CX1,CD194I-1X1,CD195I-1X1,CD194U-1X1,CD195U-1X1,CD194P-1X1,CD194Q-1X1,CD194F-1X1,CD194H-1X1,CD194D-1X1,CD194I-1X2,CD195I-1X2,CD194U-1X2,CD195U-1X2,CD194P-1X2,CD194Q-1X2,CD194F-1X2,CD195I-1X8,CD195U-1X8,CD194P-1X8,CD194Q-1X8,CD194I-1X3,CD194U-1X3 CD194I-2X1 CD195I-2X1 CD194U-2X1 CD195U-2X1 CD194P-2X1 CD194Q-2X1 CD194F-2X1 CD194H-2X1 CD194D-2X1 CD194I-2X2 CD195I-2X2 CD194U-2X2 CD195U-2X2 CD194P-2X2 CD194Q-2X2 CD194F-2X2 CD194I-2X3 CD194U-2X3 CD194U-2X7 CD194I-2X4 CD194U-2X4 CD195I-2X8 CD195U-2X8 CD194P-2X8 CD194Q-2X8 CD194I-3X1 CD195I-3X1 CD194U-3X1 CD195U-3X1 CD194P-3X1 CD194Q-3X1 CD194F-3X1 CD194H-3X1 CD194D-3X1 CD194I-3X2 CD195I-3X2 CD194U-3X2 CD195U-3X2 CD194P-3X2 CD194Q-3X2 CD194I-4X1 CD195I-4X1 CD194U-4X1 CD195U-4X1 CD194P-4X1 CD194Q-4X1 CD194F-4X1 CD194H-4X1 CD194D-4X1 CD194I-AX1 CD195I-AX1 CCD194E-2S4,CD194E-2S9,CD194E-2S7,CD194E-9S4,CD194E-9S7,CD194E-9S9,S6系列多功能電表,CL46-DI 直流電流表,4I-2D2 CD194U-2D2 CD194P-2D2 CD194I-2D3 CD194U-2D3 CD194I-2D4 CD194U-2D4 CD194P-2D4 CD194I-1S1 CD195I-1S1 CD194U-1S1 CD195U-1S1 CD194P-1S1 CD194Q-1S1 CD194H-1S1 CD194F-1S1 CD194D-1S1 CD194I-2S1 CD195I-2S1 CD194U-2S1 CD195U-2S1 CD194P-2S1 CD194Q-2S1 CD194H-2S1 CD194F-2S1 CD194D-2S1 CD194I-4S1 CD195I-4S1 CD194U-4S1 CD195U-4S1 CD194P-4S1 CD194Q-4S1 CD194H-4S1 CD194F-4S1 CD194D-4S1 CD194I-BS1 CD195I-BS1 CD194U-BS1 CD195U-BS1 CD194P-BS1 CD194Q-BS1 CD194E-2S4 CD194E-2S9 CD194E-2S7D194U-AX1 CD195U-AX1 CD194P-AX1 CD194Q-AX1 CD194F-AX1 CD194H-AX1 CD194D-AX1 CD194I-AX2 CD195I-AX2 CD194U-AX2 CD195U-AX2 CD194P-AX2 CD194Q-AX2 CD194I-DX1 CD195I-DX1 CD194U-DX1 CD195U-DX1 CD194I-5X1 CD195I-5X1 CD194U-5X1 CD195U-5X1 CD194P-5X1 CD194Q-5X1 CD194F-5X1 CD194H-5X1 CD194D-5X1 CD194I-9X1 CD195I-9X1 CD194U-9X1 CD195U-9X1 CD194P-9X1 CD194Q-9X1 CD194F-9X1 CD194H-9X1 CD194D-9X1 CD194I-9X4 CD194U-9X4 CD194I-BX1 CD195I-BX1 CD194U-BX1 CD195U-BX1 CD194P-BX1 CD194Q-BX1 CD194F-BX1 CD194H-BX1 CD194D-BX1 CD194I-CX1 CD195I-CX1 CD194U-CX1 CD195U-CX1 CD194P-CX1 CD194Q-CX1 CD194F-CX1 CD194H-CX1 CD194D-CX1 CD194I-CX2 CD195I-CX2 CD194U-CX2 CD195U-CX2 CD194P-CX2 CD194Q-CX2 CD194F-CX2 BS4I-N BS4U-N BS4I(CD194I-7B0) BS5I(CD195I-7B0) BS4U(CD194U-7B0) BS5U(CD195U-7B0) BS4I3 BS4U3 BS5U-G BS4P(CD194P-1B0) BS4Q(CD194Q-1B0) BS4P-Y BS4Q-Y BS4P/Q4 BS4H BS4F(CD194F-9B0) BS4E4 CD194I-1D1 CD194U-1D1 CD194P-1D1 CD194I-1D2 CD194U-1D2 CD194P-1D2 CD194I-1D3 CD194U-1D3 CD194I-1D5 CD194U-1D5 CD194P-1D5 CD194I-1D6 CD194U-1D6 CD194P-1D6 CD19,
PZ194-AX1T，PA194-1X1，PD194-1K1，PA194-2X4直流電流電壓表
型號：CD194I—5X1，CD194U-5X1
CD195I-5X1，CD195U-5X1
外型尺寸：48×96×112
開孔尺寸：92×44
精度：0.2級，0.5級(2交流/直流電流電壓表
型號：CD194I—AX1，CD194U-AX1
CD195I-AX1，CD195U-AX1
外型尺寸：72×72×122
開孔尺寸：67×67
精度：0.2級，0.5級
(5)交流/直流電流電壓表
型號：CD194I—9X1，CD194U-9X1
CD195I-9X1，CD195U-9X1
外型尺寸：96×96×122
開孔尺寸：92×92
精度：0.2級，0.5級
(6)交流/直流電流電壓表
型號：CD194I—DX1，CD194U-DX1
CD195I-DX1，CD195U-DX1
外型尺寸：48*48*105
開孔尺寸：44.5*44.5
三、安裝方法：
1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.取出儀表，松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
3．端子接線：
請按儀表外殼接線圖正確接線！
1）.輔助電源：電力儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。
采用交流電源建議在火線一側安裝1A的保險絲。
對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
2）.輸入信號：儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
注：具體接線及儀表參數（脈沖常數等）見儀表所帶接線圖。
