概述:

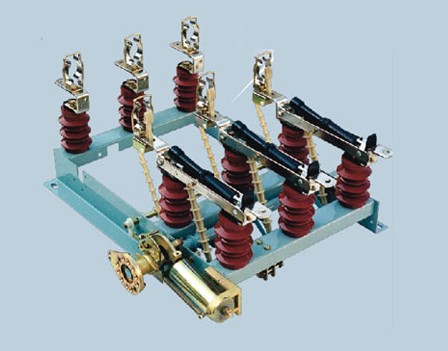

FN5-12(L)型戶內交流高壓負荷開關——該產品經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關——熔斷器組合電器》和GB3804《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于12kV線路的電能分配，并有效地避免了設備的缺相運行。
使用環境條件:
1、周圍空氣溫度：+40℃~-25℃（電動機不低于-5℃）；
2、海拔不超過1000m；
3、相對濕度：月平均值不大于90%，日平均值不大于95%（+25℃）；
4、周圍空氣應不受腐蝕性或可燃?xì)怏w及水蒸氣體等明顯污染。
5、無經常性劇烈運動。
型號及含義:
技術參數:
| 項目 | 單位 | 數據 |
| 額定電壓 | kV | 12 |
| 最高工作電壓 | kV | 12.7 |
| 額定頻率 | Hz | 50 |
| 額定電流 | A | 400 630 |
| 額定短時耐受電流（熱穩定） | kA/s | 12.5/4 20/2 |
| 額定峰值耐受電流（熱穩定） | kA | 31.5 50 |
| 額定閉環開斷電流 | A | 400 630 |
| 額定有功負載開斷電流 | A | 400 630 |
| 5%額定有功負載開斷電流 | A | 20 31.5 |
| 額定電纜充電開斷電流 | A | 10 |
| 額定空載變壓器開斷電流 | 1250kVA變壓器的空載電流 | |
| 額定短路關合電流 | kA | 31.5 50 |
| 額定電流開斷次數 | 負荷/次 | 100%/2 30%/75 |
| 1min工頻耐受電壓（有限時）對地、相同/隔離斷口 | kV | 12/48 |
| 工頻耐受電壓隔離斷口間 | kV | 53 |
| 雷電沖擊耐受（峰值）對地、相同/隔離斷口 | kV | 75/85 |
| 分合閘操作力距（力） | Nm(N) | 90(180) |
