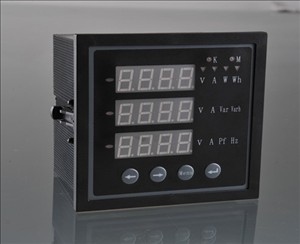

多功能（網絡）電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；采用可視度高的LED來顯示儀表測量參數和電網系統的運行信息，儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
多功能（網絡）電力儀表有多種擴展功能模塊可供選擇：RS485的數字接口可實現儀表組網通訊功能；2路電能脈沖輸出和4路模擬量（0~20mA/4~20mA）輸出功能可實現電能和電量的變送輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能），可組合實現多個電量參數報警及自動控制功能。僅網絡電力儀表Z系列型號中才有開關量輸入輸出功能和變送輸出功能。
二.技術參數
性能 參數
輸入測電壓顯示 網絡 三相三線、三相四線
電 壓 額定值 AC100V、400V（訂貨時請說明）
過負荷 持續：1.2倍 瞬時：2倍/10s
功耗 〈1VA（每相）
阻抗 〉300kΩ
精度 RMS測量，精度等級0.5
電 流 額定值 AC1A、5A（訂貨時請說明）
過負荷 持續：1.2倍 瞬時：2倍/10s
功耗 〈0．4VA（每相）
阻抗 〈20MΩ
精度 RMS測量，精度等級0.5
頻率 40~60Hz,精度0.1Hz
功能 有功、無功、視在功率，精度0.5級
電能 四相限計量，有功精度0.5級，無功精度1級
顯示 可編程、切換、循環的2、3、4排LED顯示
電源 工作范圍 AC、DC 80~270V
功耗 ≦5VA
輸出 數字接口 RS-485、MODBUS-RTU協議
脈沖輸出 2路電能脈沖輸出，光耦隔離
環境 工作環境 -10~55℃
儲存環境 -20~75℃
安全 耐壓 輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV
絕緣 輸入、輸出、電源對機殼>5MΩ
外形 尺寸
重量 0．6kg
產品簡介
PA194-CD194I-1X1/2X1/3X1/4X1/5X1/9X1/BX1/CX1,CD194I-1X1,CD195I-1X1,CD194U-1X1,CD195U-1X1,CD194P-1X1,CD194Q-1X1,CD194F-1X1,CD194H-1X1,CD194D-1X1,CD194I-1X2,CD195I-1X2,CD194U-1X2,CD195U-1X2,CD194P-1X2,CD194Q-1X2,CD194F-1X2,CD195I-1X8,CD195U-1X8,CD194P-1X8,CD194Q-1X8,CD194I-1X3,CD194U-1X3 CD194I-2X1 CD195I-2X1 CD194U-2X1 CD195U-2X1 CD194P-2X1 CD194Q-2X1 CD194F-2X1 CD194H-2X1 CD194D-2X1 CD194I-2X2 CD195I-2X2 CD194U-2X2 CD195U-2X2 CD194P-2X2 CD194Q-2X2 CD194F-2X2 CD194I-2X3 CD194U-2X3 CD194U-2X7 CD194I-2X4 CD194U-2X4 CD195I-2X8 CD195U-2X8 CD194P-2X8 CD194Q-2X8 CD194I-3X1 CD195I-3X1 CD194U-3X1 CD195U-3X1 CD194P-3X1 CD194Q-3X1 CD194F-3X1 CD194H-3X1 CD194D-3X1 CD194I-3X2 CD195I-3X2 CD194U-3X2 CD195U-3X2 CD194P-3X2 CD194Q-3X2 CD194I-4X1 CD195I-4X1 CD194U-4X1 CD195U-4X1 CD194P-4X1 CD194Q-4X1 CD194F-4X1 CD194H-4X1 CD194D-4X1 CD194I-AX1 CD195I-AX1 CCD194E-2S4,CD194E-2S9,CD194E-2S7,CD194E-9S4,CD194E-9S7,CD194E-9S9,S6系列多功能電表,CL46-DI 直流電流表,4I-2D2 CD194U-2D2 CD194P-2D2 CD194I-2D3 CD194U-2D3 CD194I-2D4 CD194U-2D4 CD194P-2D4 CD194I-1S1 CD195I-1S1
