ZN3-10

ZN3-10

ZN3-10

ZN3-10

ZN3-10

ZN3-10

ZN3-10

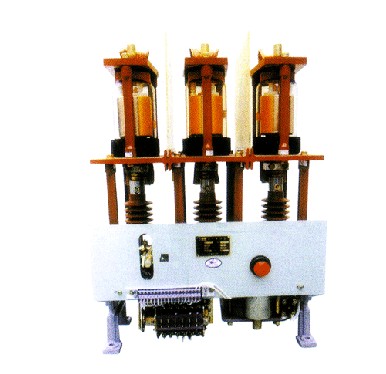

ZN3-10口型真空斷路器是叁相戶內高壓電氣設備，適用于交流50 赫茲，額定電壓10千伏及以下的戶內電力設備中作為比較頻繁的操作和控制20噸以下電弧煉鋼爐，控制高壓電動機，保護大型硅整流裝置，切合電容器組等用不著，具有自由脫扣裝置的派生產品（ZN3-10T）也適用于配電線路中作為分配電能、線路保護及比較頻繁的切換線路之用。



斷路器符合JB518/64“交流高壓斷路器”所規定的各項要求和本產品技術條件OKS.520.013的各項要求。

2、斷路器的技術數據如表





項目 數據

額定電壓（KV） 10

最高工作電壓（KV） 11.5

額定電流（A）

額定頻率（HZ） 50

額定電壓下斷流容量（MVA） 150

最高工作電壓下最大通斷電流（KA） 8.7**

4秒鐘熱穩定電流（KA） 8.7

極限通過電流（動穩定電流）（峰值）（KA） 22

最大關合電流（KA） 22

燃弧時間（不大于）（ms） 20

分閘時間（不大于）（S） 0.05

合閘時間（不大于）（S） 0.15*

作斷流容量時操作循環 分0.5秒合分180秒合分

電壽命：1、額定電流下（600安）（不小于）（次）

2、最大分斷電流下（8.7千安）（不小于）（次） 2000

30

重量 75

機械壽命（不低于）（次） 5000（ZN3-10T暫定為2000次）





3、直流操作機構線圈規格如表





名稱 額定電壓 計算電流 直流電阻

合閘線圈 110伏 128 3.44÷2

220伏 64 3.4

分閘線圈 110伏 5 44÷2

220伏 2.5 44×2





4、結構調整參數如表





名稱 數值

觸頭開距 10-1

超行程 3+1

三相不同步（不大于）（mm） 1

機構總行程 13±1

相間中心距 185

每相導電回路電阻（不大于）（μΩ） 150

超行程3毫米時第相觸頭接觸壓（不包括滅弧室漢紋管壓力）（kg） 42±4

平均分閘速度m/s 0.9-1.1

平均合閘速度m/s 0.5-0.75
