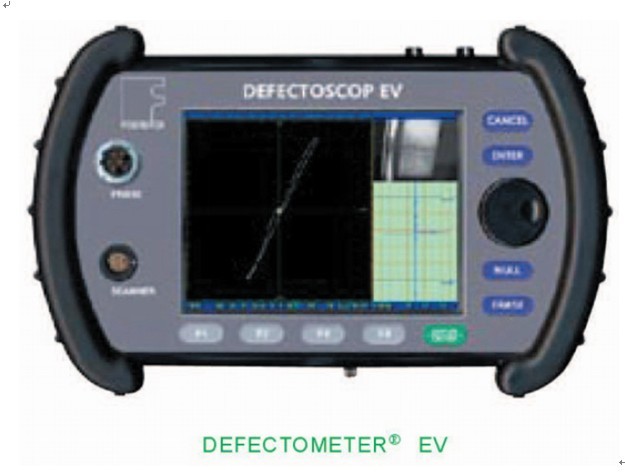

FEFECTOSCOP®EV 是緊湊型，便攜式渦流測試儀器，可以提供許多令人滿意的應用特征，比如維修檢測，以及其他的渦流測試應用。
FEFECTOSCOP®EV 標準功能包括：
●頻率范圍10 Hz-10 Mhz
●兩種混頻模式（Fl -F2;F1+F2）
●視頻輸入接口，可連接照相機，或視頻探頭
●靜態和動態測試
●6.5英寸扁平LCD顯示器
●和大多數已有的DEFECTOSCOP探頭相兼容
●可以方便地適配其他制造商渦流探頭
●可選手持式旋轉探頭
●條帶圖式記錄器
FEFECTOSCOP®EV 應用實例
●檢測諸如飛機機身，鉚接接頭，引擎，渦輪葉片，直升機轉子等裂紋
●檢測隱藏區域表面的金屬腐蝕
●使用手持式旋轉探頭檢測螺拴孔內部裂紋缺陷
●判斷金屬材料由于熱處理溫度過高而發生性質改變
●檢測焊縫的底部缺陷和交叉裂紋
●手動檢測加工好的部件或半成品
FEFECTOSCOP®EV 工業應用領域
●航空零部件制造
●飛機在役維護檢測
●汽車零部件制造
●電廠和石化精練廠
●原材料和金屬半成品制造工廠
●造船工業
操控特征
●連續可調式操作旋鈕來選擇儀器的設置
●滾動式菜單
●可編程式功能按鍵
●靈活顯示
頻率
●10Hz-10MHz，7.0V p-p輸出阻抗10歐姆
●雙頻模式：F1＆F2，F1+F2，Fl-F2
顯示
●6.5英寸彩色LCD扁平顯示器
●可以在X/Y相平面，O-scope之間選擇顯示
●可以選擇下列顯示模式：條帶圖，渦流，外部視頻信號。在模式1，2，3間選擇或同時選
●靈敏度可在0.2，0.5，1.0，2.0，5.ov/單位之間選擇
●圖相可變持續時間o-lo秒
●為操作方便，零點可調
●相位0-359度以1度為單位可調
●O-scope可以10ms/div或1ms/div速度刷新
增益
●0-99.9 dB 0.1 dB步距
●可調節探頭放大器
濾波
● 可在O-lOkHz范圍內選擇低通，高通濾波器，1Hz步距
●
數據存儲
●可編程式測試設置：最多可存儲100組測試
●可移動存儲卡可存儲渦流，外部圖像和條帶
●數據存儲：內存可存儲至10組數據設置
●屏幕輸出：可打印當前顯示和設置圖數據
文本打印
●通過并行口可連接包括Hewlett Packard打印機
●打印可包含選擇的菜單和標題
輸入／輸出接口
●Rs-232串口用于遠程控制
●模擬接口：16位A/D和D/A轉換器+l0V
●NTSV視頻輸入和RGB視頻輸出
●通過8針Burndy接口連探頭
●16針Fischer接口連接旋轉探頭
探頭型號
● 絕對值型，差分探頭，反射探頭，差分反射探頭
報警門限
● 矩形，橢圓形門限，超過門限就會有聲音或電壓輸出信號
常規
●包裝箱：結構化設計，模制把手，防水防塵
●操作溫度：0-70攝氏度
●尺寸：11.5英寸（長）*7.5英寸（高）*3英寸（寬）
●儲藏溫度：-20-70攝氏度
●重量：帶電池5磅，不帶電池4磅
電源
●可充電式鋰電池，10.8V，5400 mAh
●通用電源和電源線，用來操作儀器和電池充電
●LED顯示電池電量
操作特征
●RGB輸出接口，NTSC圖像輸入
●渦流相平面，視頻圖像，X—Y條帶圖同時或者獨自地在彩色LCD上顯示
●旋轉掃描探頭，使用自帶電源的分離式連接器，包含同步輸入以維持恒定的旋轉
●可顯示讀出的零點值，顯示探頭內各線圈間平衡
●遠程智篚式充電器可裝兩塊電池，依次充電
●旋轉探頭（高速旋轉探頭）手動掃描檢測螺栓孔
●柔軟背帶，易于搬運
●防震包裝運輸箱
●可視探頭檢測那些不易觀察的區域
●標準和特殊應用探頭可供選擇
|
DEFECTOSCOP EV STANDARD COMPONENTS |
|||
|
描述 |
備件號 |
Id識別號 |
儀器部分 |
|
操作說明書 DEFECTOSCOP EV |
EV-96400 |
9072993 9073000 |
|
|
標準試塊 |
|||
|
FE樣傷試塊 0.2,0.5,1mm |
2.164-501 |
1100122 |
|
|
AUST樣傷試塊 0.2,0.5,1mm |
2.835.01-9301 |
1012959 |
|
|
TI樣傷試塊 0.2,0.5,1mm |
2.835.01-9330 |
1245988 |
|
|
N FE樣傷試塊 0.2,0.5,1mm |
2.164-551 |
1100114 |
|
|
電導率測量試塊 |
EV-92850 |
9073132 |
|
|
備注：如需要，可以提供特殊樣傷試塊。 |
|||
|
附件 |
|||
|
110V/220V交流電源 |
P/N:PS2524 |
9073108 P |
|
|
110V電源線 |
1751-B1-10 |
9004947 P |
|
|
220V電源線 |
2111H-C3-10 |
9056640 P |
|
|
裝運箱 |
EV-97200 |
9073019 P |
|
|
鋰電池充電器 |
SBS3002 |
9073116 P |
|
|
2節11.1V鋰電池 |
SL-00202-MOSLC |
9073124 P |
|
|
DEFECTOSCOP EV STANDARD COMPONENTS |
||||
|
描述 |
備件號 |
Id識別號 |
儀器部分 |
|
|
探頭線 |
||||
|
EV-XXXX探頭線 （8針Burndy到Fischer接口） |
EV-92836 |
9073027 |
|
|
|
Defectoscop探頭線 （8針Burndy到5針Lemo接口） |
EV-PRB-ADP-1 |
9073086 |
||
|
Defectoscop探頭轉換器 |
EV-PRB-CBL-1 |
9073094 |
||
|
探頭 |
||||
|
絕對值型筆式探頭4.75mm 500KHz |
EV-PSQ.187 |
9073035 |
|
|
|
差分型筆式探頭4.75mm 500KHz |
EV-PDSQ.187 |
9073043 |
||
|
絕對值型表面探頭19mm 100 KHz |
EV-SS.75 |
9073051 |
||
|
高頻絕對值型探頭12mm 10-100KHz |
2.830.01-2001 |
1021613 |
||
|
低頻絕對值型探頭12mm 10-100KHz |
2.830.01-2011 |
1082094 |
||
|
低頻絕對值型探頭25mm O.l-10KHz |
2.830.01-2031 |
1021699 |
||
|
高頻差分型探頭12mm 10-1000KHz |
2.830.01-2101 |
1021761 |
||
|
低頻差分型探頭12mm O.l-lOKHz |
2.830.01-2111 |
1021834 |
||
|
低頻差分型探頭25mm O.l-lOKHz |
2.830.01-2131 |
1082140 |
||
|
高頻差分型筆式探頭O.l-lOMHz菲屏蔽 |
2.832.01-2500 |
1281089 |
||
|
高頻絕對值型筆式探頭O.l-lOMHz非屏蔽 |
2.832.01-2400 |
1281070 |
||
|
高頻絕對值型筆式探頭屏蔽 |
2.832.01-2410 |
1439634 |
||
|
差分型筆式探頭屏蔽 |
2.832.01-2005 |
1439642 |
||
|
DEFECTOSCOP EV STANDARD COMPONENTS |
|||
|
描述 |
備件號 |
Id識別號 |
儀器部分 |
|
螺栓孔檢測探頭 |
|||
|
旋轉探頭1500 RPM |
EV-96130 |
9073060 |
|
|
螺栓孔探頭 -可提供不同尺寸探頭 -英制，公制開尾或固定螺栓 -標準長度：44mm -孔直徑范圍：3mm-25mm |
EV-URB．xxx |
TBD |
|
|
螺栓孔樣傷 |
EV-96652 |
9073140 |
|
|
可視探頭 |
|||
|
30英寸可視探頭 |
EV-US1475 |
9073078 |
|
|
DEFECTOSCOP EV STANDARD COMPONENTS |
|||
|
描述 |
備件號 |
Id識別號 |
儀器部分 |
|
DEFECOSCOP EV KIT |
EV-US454 |
9072985 |
|
|
包含： |
|||
|
操作說明書一份 |
|||
|
DEFCTOSCOP EV多頻渦流儀器一套 |
EV-96400 |
|
|
|
110V/220V交流電源一套 |
P/N：PS2524 |
||
|
電池外充一套 |
SBS3002 |
||
|
在下定單時，請指明需要的電源線的型號： |
|||
|
110V電源線2根或者 |
17251-B1-10 |
|
|
|
220V電源線2根 |
2111H-C3-10 |
||
|
裝運箱一只 |
EV-94883 |
||
|
鋰電池2只(11.1 V) |
SL-00202-MOSLC |
||
