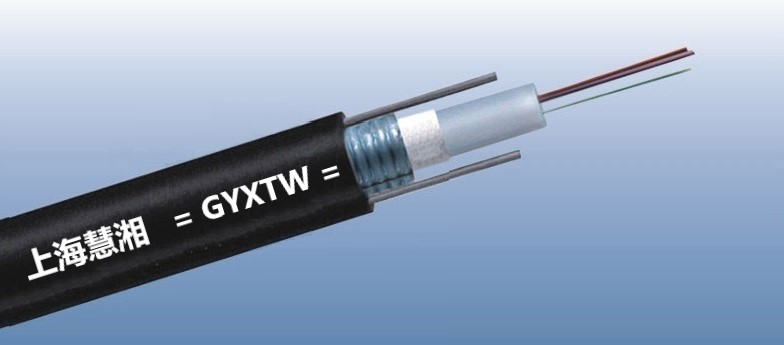

GYXTW光纜又稱為 中心束管光纜 平行鋼絲光纜 鎧裝光纜 金屬光纜
將單模或多模光纖套入由高模量的聚酯材料做成的松套管中，套管內填充防水化合物。松套管外用一層雙面鍍鉻涂塑鋼帶縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯（PE）護套成纜。
GYXTW鎧裝光纜特點及應用：
● 具有良好的機械性能和溫度性能。；
● 直徑小、重量輕、容易敷設；
● 管道安裝、架空安裝、直埋安裝。
● 雙面鍍鉻涂塑鋼帶（PSP）提高光纜的抗透潮能力。
● 兩根平行鋼絲保證光纜的抗拉強度。
●特別設計的緊密的光纜結構，有效放置套管回縮。
常用光纖顏色：
| NO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 顏色 | 藍 | 橙 | 綠 | 棕 | 灰 | 紅 | 黑 | 黃 | 紫 | 粉紅 | 青綠 | 本 |
GYXTW鎧裝光纜用途:
主要用于省內二級，三級干線及農話網絡中作光通信傳輸線，也可用于引入線，適合架空、管道及直埋敷設。中心管內12根光纖的順序和色譜分置于1個光纖束管中，其順序和色譜見上表。每個光束可包含4、6、8、10或12根光纖。每束中光纖的色譜同上表規定。
GYXTW鎧裝光纜光纖光學特性
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
衰減 (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
帶寬(A級) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
數值孔徑 | 0.200±0.015NA | 0.275±0.015NA | |||
光纜截止波長 | ≤1260nm | ≤1480nm | |||
GYXTW鎧裝光纜技術參數：
| 允許拉伸力(N) | 短期 | 1500 |
| 長期 | 600 | |
| 允許壓扁力(N/100mm) | 短期 | 1000 |
| 長期 | 300 | |
| *小彎曲半徑（D：光纜外徑mm) | 靜態 | 10D |
| 動態 | 20D | |
| 光纖芯數 | 2-12 | |
| 光纜外徑mm | 8.0±0.2 | |
包裝和交貨長度：
標準木盤
交貨長度標稱值：2km或3km，也可為其他交貨長度。
儲存、使用溫度: -40℃ 至 + 70℃
GYXTW室外金屬鎧裝光纜型號：
多模62.5/125光纜（型號） | 多模50/125光纜（型號） | 單模9/125光纜（型號） | |||
4芯多模光纜 | GYXTW-4A1b | 4芯多模光纜 | GYXTW-4A1a | 4芯單模光纜 | GYXTW-4B1 |
6芯多模光纜 | GYXTW-6A1b | 6芯多模光纜 | GYXTW-6A1a | 6芯單模光纜 | GYXTW-6B1 |
8芯多模光纜 | GYXTW-8A1b | 8芯多模光纜 | GYXTW-8A1a | 8芯單模光纜 | GYXTW-8B1 |
12芯多模光纜 | GYXTW-12A1b | 12芯多模光纜 | GYXTW-12A1a | 12芯單模光纜 | GYXTW-12B1 |
備注：
1、光纜結構如圖所示，成品光纜外徑為近似值。
2、束管顏色：白色。
3、護套顏色：黑色,其表面每米標識：制造廠名稱、型號、規格、長度 、生產日期(年、月)。
