簡單描述

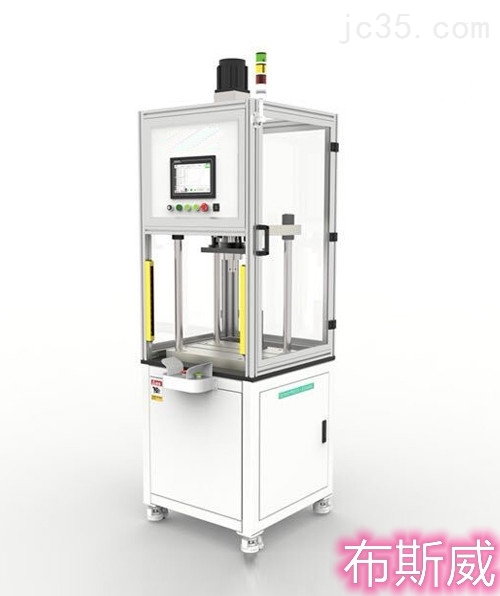

數控立式軸承壓裝機采用高性能PLC及觸摸屏操作結構，該控制結構功能強大、開放、性?xún)r(jià)比高。鑫臺銘力傳感器、位移傳感器經信號調理模塊處理后由模塊進行高速采集。觸摸屏作為主要的人機操作部分，具有設備實時數據顯示、參數設置、命令的發送等功能。PLC直接處理外圍的安全器件、按鍵、報警指示燈及工裝動作等。PLC具有很強的靈活性和功能擴展性，運行穩定可靠。詳細介紹
數控立式軸承壓裝機是一種多功能小型液壓機床，臺面開U型槽，便于軸的放置和軸類零件的壓制，用于軸類零件和軸套類零件的壓裝，也可以完成壓印，套形等動作。
數控立式軸承壓裝機功能：
（1）具有快進、探測、壓裝、保壓、返回功能；
（2）多點壓裝質量在線判定，判定條件可根據用戶要求設置，便于生產質量控制；
（3）壓裝曲線實時顯示；
（4）有多種壓裝模式供用戶選擇；
（5）壓力信號采集采用高精度信號調理模塊和AD模塊，采集數據穩定、可靠；
（6）具有完善的自診斷系統和軟硬件保護。包括驅動系統過流、超載、極限保護等；
（7）通過觸摸屏可根據要求設置設備參數、控制參數、傳感器標定等；
（8）壓裝過程分段式控制，控制方式、加載速度、目標值可靈活設置；
（9）人機界面美觀、人性化，具有分級權限管理；
（10）具有參數存儲功能，更換工裝后，不用重新設置參數，直接選擇存儲的參數即可；
（11）設備自動關閉啟動功能，在設備未運行超過設定時間后，自動關閉啟動；
（12）具有完善的安全保護措施。
軸承壓裝機 設備主要技術參數：（拿10噸的舉例）
序號 | 主要技術參數 |
1 | 大公稱力：10T（可調1-10T） |
2 | 液體壓力：21MPa |
3 | 油 缸 內 徑: 100mm |
4 | 滑塊行程：300mm |
5 | 喉 深：200mm |
6 | 開口高度：500mm |
7 | 滑塊快下行速度： 180mm/s （可調） 滑塊慢下行速度(功進)：24mm/s（可調） |
8 | 滑塊回程速度：150mm/s（可調） |
9 | 下工作臺尺寸(長*寬)：500*400mm |
10 | 滑塊尺寸(長*寬)：400*350mm |
11 | 工作臺距地面高度:780mm |
12 | 設備壓力控制精度為：總量程的±1%，小顯示單位為0.1kgf |
13 | 系統對力傳感器的AD采樣速度300次/秒 |
14 | 位移傳感器小顯示單位為0.01MM，精度±0.03MM（采用編碼器齒輪傳感裝置） |
15 | 上工作臺與下工作臺面的平行精度為：0.02/100mm |
16 | 工作電源電壓：AC380V，50Hz，三相四線 |
17 | 整機功率：5.5KW |
18 | 凈重：1T |
