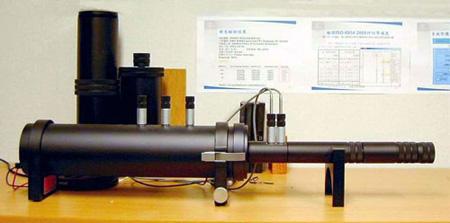

一、TDXGS-XS1型吸聲系數試驗儀概述
DXGS-XS1型吸聲系數試驗儀適用于建筑吸聲材料的吸聲系數測量試驗，是一種由個人計算機控制的智能化電聲器件測試儀。只要選用相應的軟件可對各種電聲器件：揚聲器、受話器（耳機）、送話器、話筒（傳聲器、麥克風）等，在不同頻率范圍內按照國家標準及國家軍用有關標準，測量靈敏度，靈敏度頻率特性曲線，阻抗、阻抗頻率特性及失真度（二次諧波、三次諧波）等指標。本說明書講述用于測量吸聲系數的TDXGS-XS1型駐波管測試軟件的使用方法。
儀器由計算機、顯示器、信號源、測量放大器、測試話筒等五部份組成，機內自動進行線路校正，性能相當穩定。能根據測量到的峰谷值計算吸聲系數值，并能顯示吸聲系數值與頻率刻度的坐標曲線。儀器的輸出信號的頻率和幅度在規定范圍內可自由設定。數據和曲線可以打印輸出。界面直觀，操作方便，是工廠、高校、科研計量部門等單位使用的理想儀器。
本說明書提供中文版軟件的操作說明。
二、DXGS-XS1型吸聲系數試驗儀主要技術指標
1、信號輸出：
1.1、頻率范圍：100Hz~10kHz，頻率誤差<0.1%，±0.33Hz。
1.2、信號源輸出電壓：50mV~5000mV(RMS)。
1.3、頻率點：按1/96倍頻程可選。
2、幅度測量：
2.1、頻率范圍：0.02~20kHz，頻響≤±0.2dB（以1kHz為基準）。
2.2、幅度范圍：35dB~+136dBSPL。
2.3、內置頻率根蹤1/3倍頻程帶通濾波器。
3、電源：50Hz，220V±10%。
4、使用環境：+10~+35℃，相對濕度小于70%。
5、整機測試誤差≤0.5dB。
6、數據、曲線、測試狀態、統計結果可以打印在紙上。
