產品特性

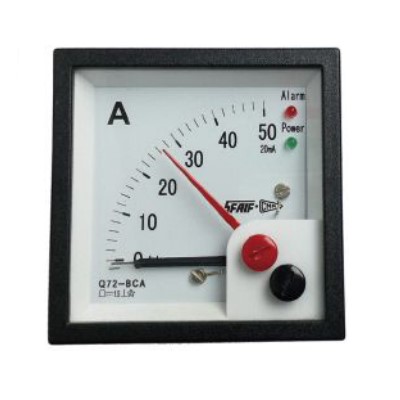

Q144-BCA報警功能直流電流電壓表用于電量測量指示儀表。帶越限報警觸點輸出。
測量精度：1.5級
耐電壓: 2kV 50Hz 1分鐘
使用環境溫度：-25℃~+55℃
外殼防護等級：IP44.
IP56：適用于加裝密封罩的Q72.Q96型儀表。
工作耐振動：2~100Hz 加速度≤0.7g
相對濕度：≤98%RH
直流電壓表內阻:1kΩ/V
|
產品型號 |
展開角 |
外型尺寸（A*B*C) |
開孔尺寸（D*D) |
重量 |
備注 |
|
Q72-BCA |
90° |
72*72*80 |
68+0.5*68+0.5 |
DC24V±20% |
帶開關量輸出觸點容量AC250V 3A/DC28V 3A可單***設定上限.下線或同時設定上下限。（請?jiān)谟嗀洉r(shí)注明） |
|
Q96-BCA |
96*96*80 |
92+0.5*92+0.5 |
|||
|
Q144-BCA |
144*144*80 |
138+0.5*138+0.5 |
|||
|
Q72-ZCA |
240° |
72*72*102 |
68+0.5*68+0.5 |
||
|
Q96-ZCA |
96*96*93 |
92+0.5*92+0.5 |
|||
|
Q144-ZCA |
144*144*80 |
138+0.5*138+0.5 |
按用戶要求，直流表標度尺可刻制:
1.零位在標度尺中心正負測量值對稱，或正負測量值不對稱引起零位偏離中心的任意位置。
2.根據用戶要求，標度尺中刻制警示紅線，anquan范圍值綠線，或帶狀線。
3.按用戶需求可提供用來調節設定值的紅色指示針。
4.根據用戶要求，也可以定制直流電壓表起始段區域壓縮刻度，放大所需指示值標度尺范圍，提高測量精度。
5.在訂制特殊標度尺時，客戶須提供圖樣要求。
|
|
配75mV外附分流器接入 |
||||||
|
mV |
V |
mV |
A |
A |
kA |
||
|
0~75 |
0~1 |
0~100 |
0~0.5 |
0~75 |
0~1 |
0~10 |
0~1 |
|
0~200 |
0~3 |
0~150 |
0~1 |
0~100 |
0~2 |
0~15 |
0~1.5 |
|
0~300 |
0~5 |
0~300 |
0~2 |
0~150 |
0~3 |
0~20 |
0~2 |
|
0~500 |
0~7.5 |
0~350 |
0~3 |
0~200 |
0~5 |
0~30 |
0~3 |
|
0~600 |
0~10 |
0~500 |
0~5 |
0~300 |
0~10 |
0~50 |
0~4 |
|
|
0~15 |
0~600 |
0~15 |
0~500 |
|
0~75 |
0~4.5 |
|
|
0~20 |
0~700 |
0~20 |
0~600 |
|
0~100 |
0~5 |
|
|
0~30 |
0~800 |
0~30 |
4~20 |
|
0~150 |
0~6 |
|
|
0~50 |
|
0~50 |
|
|
0~200 |
0~0.75 |
|
|
0~75 |
|
|
|
|
0~300 |
|
|
|
|
|
|
|
|
0~500 |
|
|
|
|
|
|
|
|
0~750 |
|
注:連接外附分流器和表頭的定值導線電阻為0.035歐。
可為用戶提供測量范圍以外的規格。
