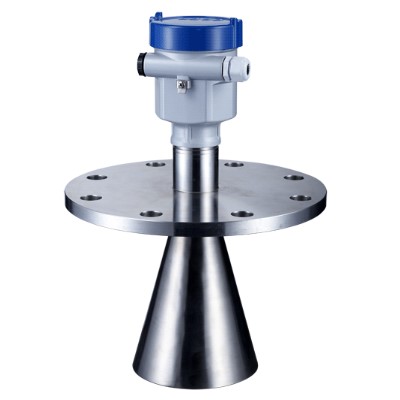

智能脈沖雷達物位計
ULS51 ULS52 ULS53 ULS54
一、雷達物位計原理
原理：雷達物位計（上海自動化儀表五廠）天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，配到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線被測介質表面的距離成正比。由于電磁波的傳播速度很高，發射脈沖與接收脈沖的時間間隔很?。{秒量級）很難確認。ULS5X系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
特點：由于采用的先進的微處理器和獨特的Echodiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確的確認真實回波，獲得正確的測量結果
多種過程連接方式和天線型式，使得ULS5X系列雷達物位計適用于各種復雜工況及應用場合。如高溫、高壓及小介電常數的測量等。
采用脈沖工作方式雷達發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無害。
二、雷達物位計儀表概況
三、雷達物位計技術參數
|
技術參數 |
||
|
一般數據 |
||
|
過程連接 |
||
|
ULS51 |
過程連接 |
螺紋G1?A |
|
ULS52，ULS53，ULS54 |
過程連接 |
法蘭 |
|
|
材料 |
|
|
|
天線 |
PTFE、PP |
|
|
法蘭 |
不銹鋼316L |
|
|
外殼 |
鋁，不銹鋼316L |
|
|
外殼與外殼間的密封 |
硅橡膠 |
|
|
外殼用于VIEWPOINT的視窗 |
聚碳酸酯 |
|
|
接地端子 |
不銹鋼 |
|
|
重量 |
|
|
|
ULS51 |
2KG(取決于過程連接和外殼) |
|
|
ULS52 |
5KG(取決于過程連接和外殼) |
|
|
ULS53 |
6KG(取決于過程連接和外殼) |
|
|
ULS54 |
10KG(取決于過程連接和外殼) |
|
供電電壓 |
||
|
兩線制 |
標準型 |
15-36VDC |
|
|
本安型 |
15-30VDC |
|
|
功耗 |
MAX.22.5MA |
|
|
允許波紋 |
|
|
|
＜100HZ |
Uss＜1V |
|
|
＜100HZ-100KHZ |
Uss＜10mV |
|
四線制、兩室 |
本安+隔爆 |
24VDC±10%，220VAC±10% |
|
|
功耗 |
MAX.4VA,2W |
|
輸出參數 |
輸出信號 |
4-20ma/HART |
|
|
分辨率 |
1.6UA |
|
|
故障信號 |
電流輸出不變，20.5Ma, 22mA, 3.8mA |
|
|
兩線制負載電阻 |
見下圖 |
|
|
四線制負載電阻 |
最大500歐姆 |
|
|
積分時間 |
0-99秒可調 |
|
特征參數 |
盲區 |
天線末端 |
|
|
最大測量距離 |
|
|
|
ULS51 |
30m(液體) |
|
|
ULS52 |
30m(液體) |
|
|
ULS53 |
35m |
|
|
ULS54 |
70m |
|
|
微波頻率 |
6GHZ |
|
|
間隔時間 |
大約1秒（取決參數設置） |
|
|
調整時間1 |
大約1秒（取決參數設置） |
|
|
發射角 |
見下表格1 |
|
|
分辨率 |
1mm |
|
|
精度 |
10mm或小于0.1%見下圖精度表 |
|
|
工作存儲及運輸溫度 |
-40-80℃ |
|
|
過程溫度（天線部分的溫度） |
|
|
|
ULS51 |
-40-120℃ |
|
|
ULS52 |
-40-150℃ |
|
|
ULS53 |
-40-200℃ |
|
|
ULS54 |
-40-200℃ |
|
|
相對濕度 |
＜95% |
|
|
壓力 |
MAX40BAR |
|
|
耐震 |
機械振動10m/s2,10-150HZ |
|
電纜參數 |
電纜入口 |
1個M20*1.5電纜入口（電纜直徑5-9mm）一個盲堵M20*1.5 |
|
|
彈簧接線端子 |
用于導線橫截面積2.5mm2 |
喇叭天線反射角示意表格
|
天線尺寸 |
ULS53/54 |
ULS51/52 |
||
|
喇叭 |
天線 |
|||
|
DN150 |
DN200 |
DN250 |
||
|
波束角a |
20° |
16° |
14° |
24° |
注1） 劇烈的物位突變后，給出正確物位需要的時間（最大10%誤差）
