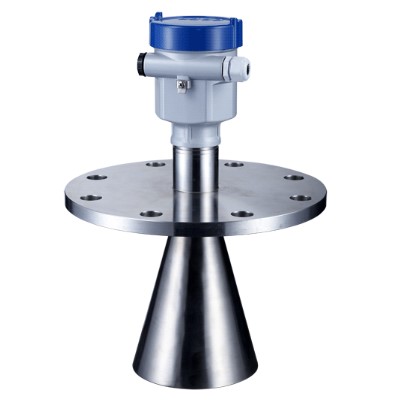

ULS53智能脉冲雷达物位计
一、雷达物位计原理
原理：雷达物位计（上海自动化仪表五厂）天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，配到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线被测介质表面的距离成正比。由于电磁波的传播速度很高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认。ULS5X系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
特点：由于采用的先进的微处理器和独特的Echodiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。
“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确的确认真实回波，获得正确的测量结果
多种过程连接方式和天线型式，使得ULS5X系列雷达物位计适用于各种复杂工况及应用场合。如高温、高压及小介电常数的测量等。
采用脉冲工作方式雷达发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无害。
二、雷达物位计仪表概况
三、雷达物位计选型
智能脉冲雷达物位计
ULS51 ULS52 ULS53 ULS54
一、雷达物位计原理
原理：雷达物位计（上海自动化仪表五厂）天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，配到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线被测介质表面的距离成正比。由于电磁波的传播速度很高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认。ULS5X系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
特点：由于采用的先进的微处理器和独特的Echodiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。
“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确的确认真实回波，获得正确的测量结果
多种过程连接方式和天线型式，使得ULS5X系列雷达物位计适用于各种复杂工况及应用场合。如高温、高压及小介电常数的测量等。
采用脉冲工作方式雷达发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无害。
二、雷达物位计仪表概况
三、雷达物位计选型
|
ULS52 |
|||||||||
|
|
防爆形式 |
||||||||
|
P |
标准型（非防爆 |
||||||||
|
I |
本安型（Exia IIC T6） |
||||||||
|
C |
本安型+船用许可证（Exia IIC T6） |
||||||||
|
G |
本安型+隔爆型（Exd[ia]ia IIC T6） |
||||||||
|
|
天线形式、材料、过程温度 |
||||||||
|
B |
塑料棒/PTFE/-40-150℃ |
||||||||
|
|
容器接管长度 |
||||||||
|
A |
50MM |
||||||||
|
B |
100MM |
||||||||
|
C |
150MM |
||||||||
|
D |
200MM |
||||||||
|
E |
250MM |
||||||||
|
F |
300MM |
||||||||
|
|
过程连接材料 |
||||||||
|
FC |
PTFE翻边法兰DN50 PN1.6 不锈钢316L(GB/T919-2000) |
||||||||
|
FD |
PTFE翻边法兰DN80 PN1.6 不锈钢316L(GB/T919-2000) |
||||||||
|
FE |
PTFE翻边法兰DN100 PN1.6 不锈钢316L(GB/T919-2000) |
||||||||
|
FK |
PTFE翻边法兰DN150 PN1.6 不锈钢316L(GB/T919-2000) |
||||||||
|
YP |
特殊定制 |
||||||||
|
|
电子组件 |
||||||||
|
A |
4-20mA两线制 |
||||||||
|
B |
4-20mAHART两线制 |
||||||||
|
C |
4-20mA两线制/24vdc ±10%，220V AC±10%四线制 |
||||||||
|
D |
4-20mA两线制/24vdc ±10%，220V AC±10%HART四线制 |
||||||||
|
|
外壳/防护等级 |
||||||||
|
A |
铝/IP67 |
||||||||
|
D |
铝两腔/IP67 |
||||||||
|
G |
不锈钢316L/IP67 |
||||||||
|
|
电缆进线 |
|
|
||||||
|
M |
M20*1.5 |
||||||||
|
N |
1/2NPT |
||||||||
|
|
现场显示/编程 |
|
|||||||
|
A |
带 |
||||||||
|
X |
不带 |
||||||||
注：本安+船用许可证（Exia IIC T6）只限用“A”或“B”电子组件及“G”型外壳：本安隔爆型（Exd[ia]ia IIC T6）只限于”D”型外壳
