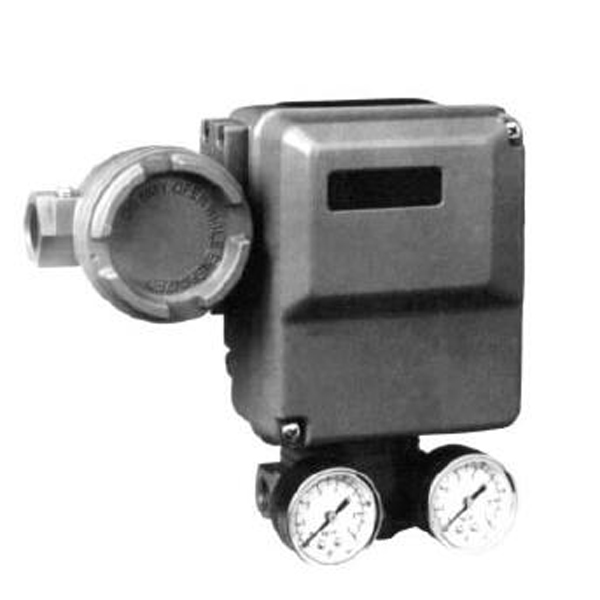

8200电-气阀门定位器是与气动调节阀配套使用的仪表，系我厂引进美国Masoneilan公司的产品。它接受电动调节仪表输出4~20mA的直流电流信号后输出一定的气压信号控制调节阀的行程，并通过反馈系统使行程与电流信号成比例变化，从而保证阀门正确定位。
8200型电-气阀门定位器根据爆炸危险场所电气安全规程的规定，按GB3836“爆炸性环境用防爆电气设备”标准的要求，设计成本质安全型（防爆标志为ia II CT6）和隔爆型（防爆标志为d II BT4），分别适用于0区、1区、2区爆炸性环境。
8200型电-气阀门定位器按结构分为杠杆式和凸轮式两大类，分别配用直行程气动薄膜式执行机构、∑F气动执行机构和35002型偏心旋转调节阀等，可以克服阀杆的摩擦力，消除调节阀的不平衡力影响，提高阀的动作速度、提高阀杆的位移精度和实现分程控制，因此广泛用于石油、化工、冶金、电站和轻纺等工业部门的自控系统中。
一、主要技术参数
1、本产品企业标准代号：Q/YXBM805
2、技术参数
|
输入信号（mA） |
标准信号：20~100 |
|
分程信号：4~12；12~20 |
|
|
输入阻值 |
250W±25Ω |
|
绝缘电阻 |
≥100MW |
|
配用执行机构 行程范围 |
直行程：16mm~63.5mm， 角行程：50°、70° |
|
输出作用方式 |
单作用 |
|
输出特性 |
直线；等百分比 |
|
重量（Kg） |
1.5 |
3、主要性能指标
|
项目 |
技术指标 |
|
基本误差 |
±1.0%(杠杆式) |
|
±1.5%(凸轮式) |
|
|
回差 |
1.0%(杠杆式) |
|
1.5%(凸轮式) |
|
|
死区 |
0.2% |
|
耗气量 |
500L/h（标准状态下，气源压力为0.14MPa时） |
4、接口、环境要求
|
气管接口 |
1/4NPT |
|
电气接线口 |
M20×1.5(G1/2、1/2NPT) |
|
环境温度 |
-30℃~+70℃（标准型） -50℃~+60℃（低温型） 0℃~+100℃（高温型） |
二、产品编制说明
8200型电-气阀门定位器按防爆型式、作用方式、反馈形式等可分为不同形式的产品，其型号如下：
注：若用于温度组别T6场合时，最高环境温度不得超过+60℃；
需特殊订货。
