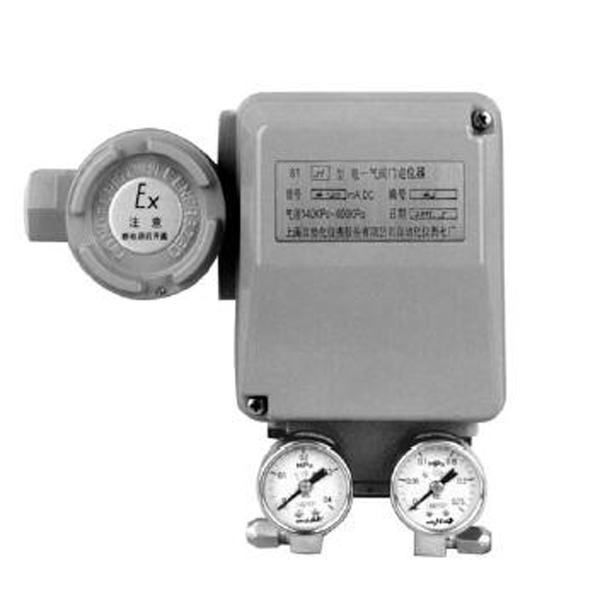

8100A电-气阀门定位器是在消化吸收引进技术的基础上最新开发的产品，他与其它III型信号的定位器一样，是气动调节阀配套使用的仪表，它在接受4~20mA的直流电流信号后输出一定的气压信号控制调节阀的行程，并通过反馈系统使行程与电流信号成比例变化，从而保证阀门正确定位。
8100A型电-气阀门定位器根据爆炸危险场所电气安全规程的规定，按GB3836“爆炸性环境用防爆电气设备”标准的要求，设计成本质安全型（防爆标志为ia II CT6）和隔爆型（防爆标志为d II BT4），分别适用于0区、1区、2区爆炸性环境。
8100A型电-气阀门定位器按结构分为杠杆式和凸轮式两大类，分别配用直行程气动薄膜式执行机构、∑F气动执行机构和35002型偏心旋转调节阀等，可以克服阀杆的摩擦力，消除调节阀的不平衡力影响，提高阀的动作速度和实现分程控制，因此广泛用于石油、化工、冶金、电站和轻纺等工业部门的自动控制系统中。
一、主要技术参数
1、本产品企业标准代号：Q/YXBM805
2、技术参数
|
输入信号（mA） |
标准信号：20~100 |
|
分程信号：4~12；12~20 |
|
|
输入阻值 |
250±25Ω |
|
绝缘电阻 |
≥100MW |
|
配用执行机构 行程范围 |
直行程：10mm~100mm， 角行程：50°、60°、70°、90° |
|
输出作用方式 |
单作用 |
|
输出特性 |
直线；等百分比 |
|
重量（Kg） |
2.3 |
3、主要性能指标
|
项目 |
技术指标 |
|
基本误差 |
≤±1.0%(杠杆式) |
|
≤±1.5%(凸轮式) |
|
|
回差 |
≤1.0%(杠杆式) |
|
≤1.5%(凸轮式) |
|
|
死区 |
≤0.4%（杠杆式） |
|
≤0.6%（凸轮式） |
|
|
耗气量 |
450L/h（标准状态下，气源压力为0.14MPa时） |
4、防爆等级、防护等级、接口、环境要求
|
防爆等级 |
隔爆型：d II BT4 |
|
本安型：ia II CT6 |
|
|
防护等级 |
IP55、IP659（特殊订货） |
|
气管接口 |
M10×1（标准型） |
|
电气接线口 |
M20×1.5(或G1/2) |
|
环境温度 |
-30℃~+70℃（标准型） |
二、产品编制说明
8100A型电-气阀门定位器按防爆型式、作用方式、反馈形式等可分为不同型式的产品，其型号如下：
