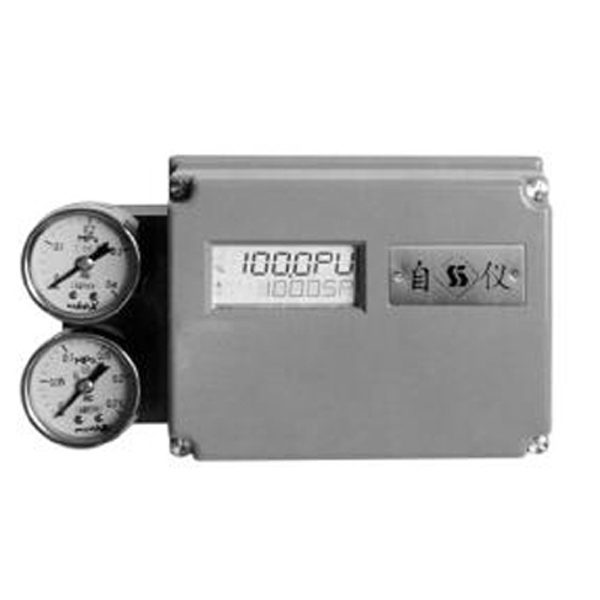

产品主要功能:
1.自动整定
2.故障报警功能
3.4- -20mA.DC阀位信号反馈功能
4.输出特性修正功能
5.现场配置功能
6.信息管理功能
7.支持日ART协议通讯
一、主要技术参数和性能
1.产品企业标准代号:Q/YXBM873
2.技术参数
|
输入信号(mA.DC) |
标准信号:4一20 |
|
分程信号:4---12、12-20 |
|
|
输入阻抗 |
550W (20mA.DC时) |
|
输出作用方式 |
单作用 |
|
输出特性 |
直线;等百分比;修正百分比;自定义 |
|
气源压力（MPa） |
0.14-0.6 |
|
配用执行机构行程范围 |
0-100m m(直行程) |
|
0---90°(角行程) |
|
|
重量(kg) |
1.5 |
3.主要性能指标
|
项目 |
技术指标 |
|
基本误差 |
士1% |
|
回差 |
0.8% |
|
死区 |
0.4% |
|
耗气量 |
0.04Nm3/h（标准状态下，气源压力为0.14MPa时) |
4.防爆等级、防护等级、接口、环境要求
|
防爆等级 |
本安型:ia II CT6 |
|
防护等级 |
IP55、 IP65(特殊订货) |
|
电气接口 |
M20 x 1.5 |
|
气管接口 |
M10x1（标准）、1/4NPT |
|
环境温度 |
-20℃~700℃ |
二、型号编制说明
智能电-气阀门定位器型号编制说明:
三、外形尺寸
