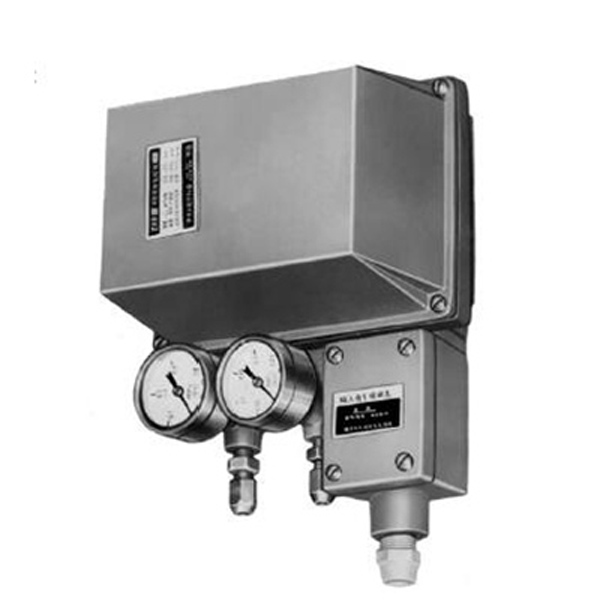

ZPD-02A电一气阀门定位器是与气动调节阀(薄膜式或活塞式)配套使用的产品。它接受调节仪表给出的电信号，输出气压信号控制调节阀的行程。定位器能改善气动调节阀的工作特性，克服阀杆摩擦力和由于被调介质压力变化引起的阀芯不平衡力，从而使阀门位置跟调节仪表的控制信号按比例变化，实现正确定位。此外，阀门定位器还具有下列用途:
1.提高气动调节阀动作速度。
2.可改变气动调节阀作用方式。
3.能实现分程操作。
4.可操作各种弹簧压力范围的气动调节阀。
5.可配各种角行程调节阀。
一、主要技术参数和性能
1.产品企业标准代号:Q/丫XBM632
2技术参数
|
型号 |
ZPD－01A－B |
ZPD－02A－B |
|
输入信号（Ma DC） |
标准信号：0~10 |
|
|
分段信号：0~5、5~10 |
||
|
气源压力MPａ |
0.14，0.26 |
0.35，0.55 |
|
所配执行机构 |
气动薄膜式 |
活塞式 |
|
行程范围 |
直行程：10～60mm,(100mm作特殊订货) |
|
|
角行程：50°，70°，75°，90° |
||
|
输出作用方式 |
单作用 |
双作用 |
|
输出特性 |
直线 |
|
|
输入阻抗 |
≤1.2KΩ |
|
|
绝缘电阻 |
≥20MΩ |
|
|
防爆级别 |
eⅡT6 |
|
|
环境温度 |
－25～55℃ |
|
|
相对湿度 |
5%～100% |
|
|
电缆接头螺纹 |
M18×1.5 |
|
|
基本误差% |
≤±1 |
≤±1.5 |
|
回差% |
1 |
1.5 |
|
死区% |
0.4 |
0.6 |
|
耗气量L/ｈ |
<1500(气源压力140kpa) |
<3600(气源压力500kpa) |
二、产品型号编制说明
三、外形尺寸、安装方式
1.外形尺寸（见图一、单位mm）
2.安装方式
与ZMA/B-2~ZMA/B一6气动薄膜执行机构配用时，利用连接板上水平方向的二个中11的孔(见图一)。用二只M10 x 20螺钉拧入执行机构正面的专用螺孔，固定定位器。如与其他执行叽构相配，则使用安装螺孔4-M10(见图二)。图示尺寸单位为mm。
