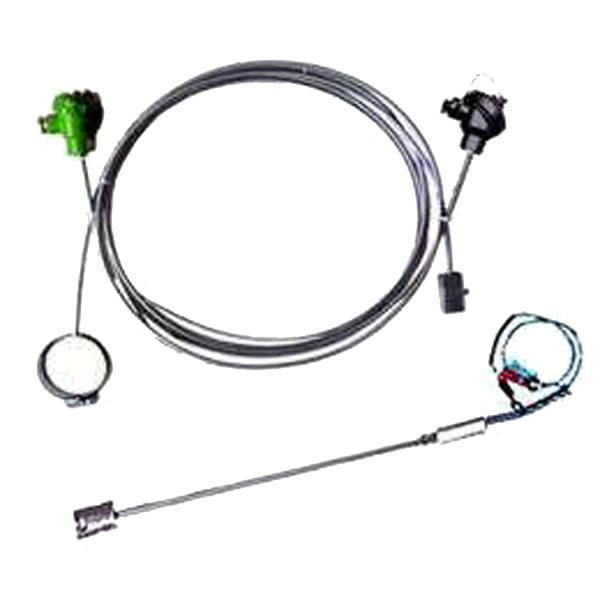

鍋爐爐壁熱電偶概述：
鍋爐爐壁熱電偶是采用Φ4、Φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法），而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
適合于電廠鍋爐爐壁，管壁及其它圓柱體表面測量。
鍋爐爐壁熱電偶技術參數：
測量范圍℃：（WRNT-11）0～800
（WRET-11）0～600
分度號：K或E
熱響應時間T0.5：接殼式≤0.8： 絕緣式≤2.5
安裝方式：三點焊接（A部為焊接點或用M8螺釘固定）
曲面R尺寸：R＝29mm，R＝100 mm
導熱板面積：20×40 mm2
結構方式：接殼式（最長L＝2500 mm）
絕緣式（最長L＝8000 mm）
長度L mm：3000，4000，6000，8000，10000，15000，20000，25000
鍋爐爐壁熱電偶規格及鍋爐爐壁熱電偶型號：
| 型號 | 分度號 | 測量范圍 | 插入方向 | 固定裝置形式 | 長度L（mm） | 附注 |
|
WRNT-11Z WRNT2-11Z |
K | 0~800℃ | 沿管道軸向 |
焊接固定 導熱板式 |
3000 4000 6000 8000 10000 15000 20000 25000 |
l、抱箍半徑或?qū)岚迩姘霃?R=29或R=100; 2、導熱板材料:1Crl8Ni9Ti; 3、熱響應時間:接殼式偶Υ0.5≤0.8秒;絕緣式偶Υ0.5≤2.5秒。 |
|
WRET-11Z WRET2-11Z |
E | 0~600℃ | ||||
|
WRNT-11J WRNT2-11J |
K | -200~500℃ | 沿管道徑向 | |||
|
WRET-11J WRET2-11J |
E | 0~800℃ | ||||
|
WRNT-51Z WRNT2-51Z |
K | 0~600℃ | 沿管道軸向 |
抱箍固定 導熱板式 |
||
|
WRET-51Z WRET2-51Z |
E | -200~500℃ | ||||
|
WRNT-51J WRNT2-51J |
K | 0~800℃ | 沿管道徑向 | |||
|
WRET-51J WRET2-51J |
E | 0~600℃ |
| 型 號 | 分度號 | 測溫范圍℃ | 測量端形式 | 規 格 | |
| Lmm | L1mm | ||||
| WRNK-191M WRNK2-191M | K | 0—800 | 絕緣式 | 1000 2000 4000 5000 8000 15000 25000 | 1000 2000 4000 5000 8000 15000 25000 |
| WREK-191M WREK2-191M | E | 0—600 | |||
| WRNK-192M WRNK2-192M | K | 0—800 | 接殼式 | ||
| WREK-192M WREK2-192M | E | 0—600 | |||
