| 品牌 | CHAN | 型號 | C65/NB1系列 MX+OF |
| 極數 | 1P | 額定頻率 | 50-60（Hz） |
| 額定絕緣電壓 | 110-415（V） | 脫扣器電流 | 3（A） |
| 產品認證 | CCC | 安裝方式 | 插入式 |
| 速度 | 快速型 | 滅弧介質 | 空氣式 |
| 結構 | 塑殼式 | 操作方式 | 手動操作 |

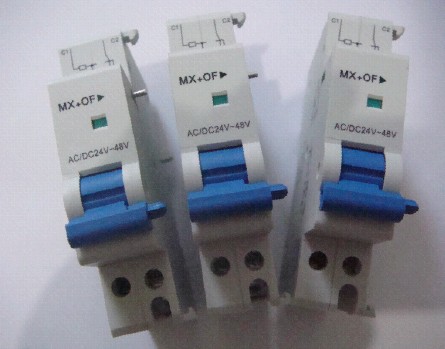

C65/NB1系列分勵帶輔助脫扣器 MX+OF
1 范圍
C65 /NB1系列分勵脫扣器 MX+OF，主要適用于交流50HZ（或60HZ），額定電壓至415V的線路中與C65/NB1小型斷路器或多極斷路器配裝做遠距離操作。
2 正常工作條件和安裝條件
周圍空氣溫度為：-5°C~+40°C，24小時內其平均值不超過+35°C。
海拔高度：不超過2000M。
大氣條件：安裝地點的空氣相對濕度在最高溫度為+40°C時不超過50%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25°C，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面上的凝露。
污染等級：為污染等級2。
安裝類別：為安裝類別ⅡⅢ。
3 基本參數及技術性能
基本參數
a:額定絕緣電壓（UI）：500V
b：額定控制電源電壓（US）：AC：100-415V.
主要性能指標
動作特性：
a: 在額定控制電源電壓值的70%~110%，脫扣器均應可靠動作使斷路器斷開。
b:觸頭分?jǐn)嗄芰?br />
AC：3A/415V；6A/230V；
C：介電性能
脫扣器應能承受2000V，1min工頻耐壓試驗。
d:壽命
脫扣器操作壽命不低于0.4萬次。
4 主要工作原理
脫扣器主要由手柄，脫扣機構，電磁系統，指示件，外殼等零件組成。當脫扣器未合閘時，常閉輔助觸頭接通，外接安全信號燈亮，當配裝斷路器合閘，并帶動脫扣器合閘時，脫扣器常閉輔助觸頭斷開，常開輔助觸頭接通，外接警告信號燈亮；當接按鈕接通時，脫扣器電磁系統吸合，使脫扣機構動作，從而帶動配裝斷路器脫扣分?jǐn)噙_(dá)到分勵脫扣目的，與此同時，脫扣器指示件動作顯示脫扣標記，脫扣器常開觸頭分?jǐn)?，常閉接通，外接信號指示轉換。
5 安裝使用及維修
a:安裝使用
安裝前先檢查脫扣器與所使用的正常工作條件是否相符。
b:維修
脫扣器在保修期限內，如發現問題可找分銷商進行聯系。
6 注意事項
a:脫扣器的接線方式應正確
b:脫扣器在接線時需將接線螺釘擰緊
