礦用阻燃通信電纜MHYVP4*2*0.5技術解析

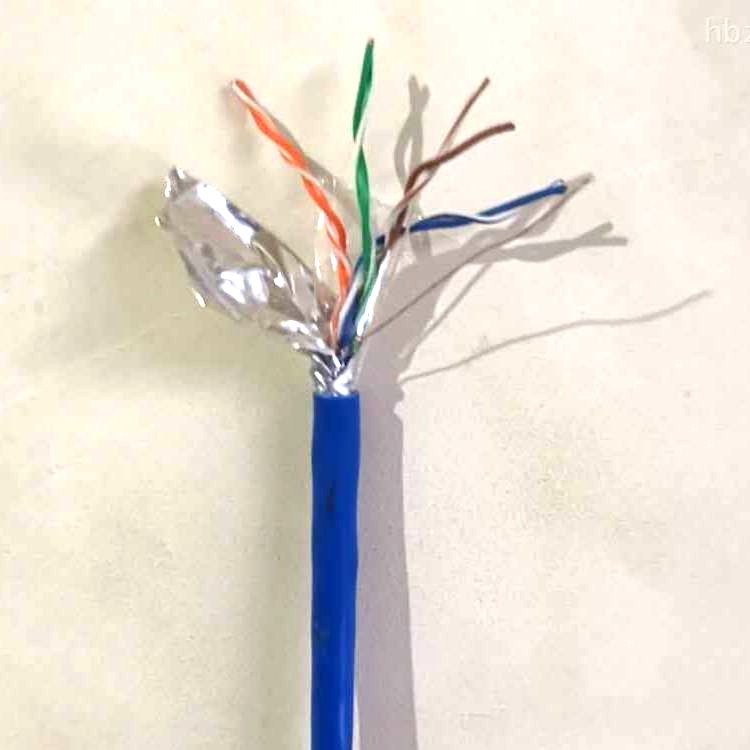

一、核心結構與特性
1. ?導體配置?：
o 4對雙絞線，每對由2根0.5mm2無氧銅導體（純度≥99.99%）組成，百米內直流電阻≤36.7Ω，支持高頻信號傳輸。
2. ?屏蔽設計?：
o ?編織屏蔽層?：采用鍍錫銅絲編織屏蔽（覆蓋率≥85%），疊加鋁箔繞包，抑制井下電磁干擾（抗干擾能力≥40dB）。
3. ?絕緣與護套?：
o ?絕緣層?：高密度聚乙烯（HDPE），耐溫范圍-40℃~+70℃，絕緣電阻≥3000MΩ·km。
o ?護套?：阻燃PVC材質，氧指數≥32%，通過GB/T 18380.3垂直燃燒測試，燃燒自熄時間≤30秒。
二、礦用阻燃通信電纜MHYVP4*2*0.5關鍵性能參數
|
參數類別 |
數值/特性 |
|
?傳輸帶寬? |
250MHz（支持千兆以太網1000BASE-T） |
|
?信號衰減? |
≤1.1dB/km（800-1000Hz） |
|
?耐壓能力? |
通過1.5kV工頻電壓測試（1分鐘不擊穿） |
|
?抗拉強度? |
≥800N（凱夫拉纖維增強型設計） |
|
?阻燃等級? |
符合MT 386-2011礦用安全標準，MA認證 |
三、礦用阻燃通信電纜MHYVP4*2*0.5典型應用場景
1. ?井下監控系統?：
o 瓦斯監測、視頻監控信號傳輸，屏蔽層可抵御采煤機等設備的高頻電磁干擾。
2. ?綜采工作面通信?：
o 液壓支架遠程控制、傳感器數據傳輸，支持RS-485總線通信協議。
3. ?豎井與斜井通信?：
o 鎧裝變體型號（如MHYA32）可滿足垂直落差≥500m的礦井布設需求。
四、選型與施工要點
1. ?敷設方式適配?：
o ?管道敷設?：優先選用非鎧裝型號（MHYVP），彎曲半徑≥12倍電纜直徑。
o ?直埋敷設?：需預埋沙土緩沖層，避免尖銳巖層劃傷護套。
2. ?接地規范?：
o 屏蔽層需單點接地，接地電阻≤10Ω，防止多點接地引發環流干擾。
3. ?抗干擾措施?：
o 與高壓電纜（＞1kV）平行敷設間距≥50cm，交叉角度≥90°。
?注?：MHYVP與MHYV的區別在于屏蔽結構（編織屏蔽+鋁箔 vs. 非屏蔽），前者適用于高電磁干擾礦井，抗干擾能力提升50%以上。
