礦用超五類網線MHSYV-5-4*2*0.5技術解析

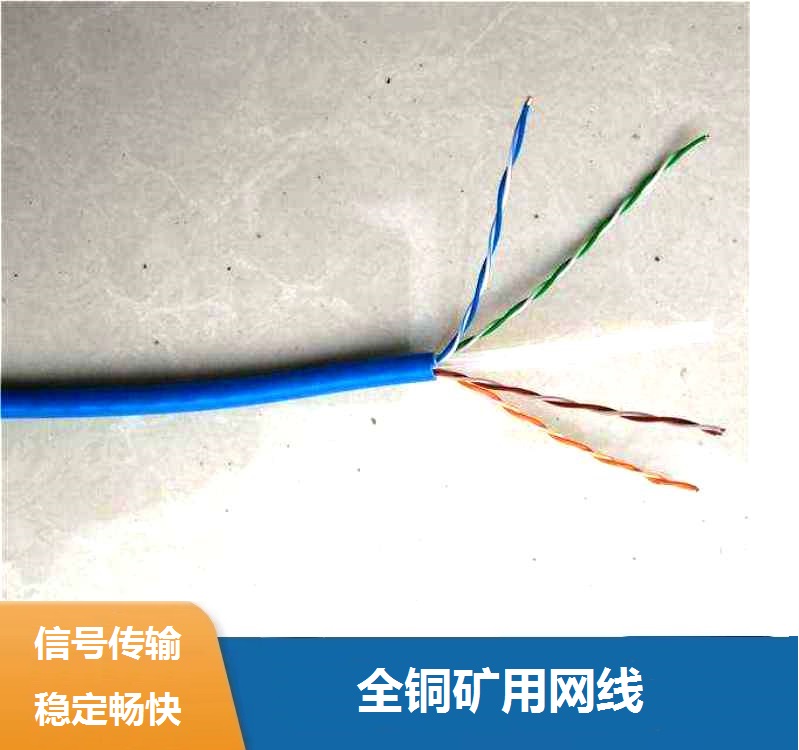

一、核心結構與材料
1. ?型號定義?：
o ?MHSYV-5?：煤礦用超五類網線，符合IEEE 802.3ab千兆以太網標準，支持1000Mbps傳輸速率。
o ?4×2×0.5?：4對雙絞線，每對由2根直徑0.5mm無氧銅導體組成（23AWG線規），絞距優化降低信號串擾。
2. ?材料與工藝?：
o ?導體?：高純度無氧銅（純度≥99.99%），導電穩定且抗彎折，百米內電阻≤13.3Ω。
o ?絕緣層?：阻燃PVC材質，通過GB/T 18380.3-2001垂直燃燒測試，氧指數≥32%，適應井下高溫高濕環境。
o ?屏蔽設計?：部分型號采用鋁箔+鍍錫銅編織網雙層屏蔽（如MHSYVP-5），屏蔽覆蓋率≥90%，抑制井下電磁干擾。
二、礦用超五類網線MHSYV-5-4*2*0.5關鍵性能參數
|
參數類別 |
數值/特性 |
|
?傳輸速率? |
1000Mbps（100米內） |
|
?帶寬? |
250MHz（滿足10Gbps短距離傳輸需求） |
|
?衰減? |
≤21.3dB/100m（100MHz） |
|
?近端串擾? |
≥35.3dB（100MHz） |
|
?工作溫度? |
-20℃~+70℃（動態敷設不低于-15℃） |
|
?抗拉強度? |
≥800N（凱夫拉纖維/鋼絲增強） |
三、礦用超五類網線MHSYV-5-4*2*0.5典型應用場景
1. ?井下安全監控?：
o 瓦斯?jié)舛缺O(jiān)測、視頻監控信號傳輸，支持PoE供電（最大150米）。
2. ?綜采工作面通信?：
o 采煤機、液壓支架的遠程控制，抗機械振動及粉塵干擾。
3. ?應急通信網絡?：
o 井下緊急廣播、人員定位系統，滿足AQ 6201-2019煤礦安全標準。
四、選型與施工要點
1. ?敷設方式?：
o ?直埋?：需預埋沙土緩沖層，避免尖銳石塊損傷護套。
o ?架空?：跨距≤50m，配套防滑掛鉤減少風振影響。
2. ?抗干擾處理?：
o 屏蔽型網線需單點接地，接地電阻≤10Ω，避免多點接地引發環流。
3. ?施工規范?：
o 牽引張力≤80%短期允許拉力（約800N），牽引速度≤15m/min。
o 與高壓電纜（>1kV）平行敷設間距≥30cm，交叉角度≥45°。
4. ?存儲與運輸?：
o 禁止拋擲電纜盤，低溫環境下需防護護套開裂。
o 避免與酸、堿等腐蝕性物質接觸，庫房需干燥通風。
?注?：MHSYV-5與MHSYVP-5的區別在于屏蔽結構（非屏蔽vs.鋁箔+編織網屏蔽），后者更適用于高電磁干擾礦井區域。
