支持24個地電位隔離RS422/RS485串口
可使用在 5V & 3.3V PCI 插槽
在一個PCI插槽可以支持24個 地電位隔離RS422/RS485 串口
只需要使用一個 IRQ在 24 個串口上
支持 DOS 系統驅動程序
支持 Windows 95/98/Me系統驅動程序
支持 Windows NT/2000/XP/Vista系統驅動程序
支持 Windows 7系統驅動程序
支持 Linux and SCO Openserver系統驅動程序
采用卡及外接鐵盒結構
UP2024I 規格

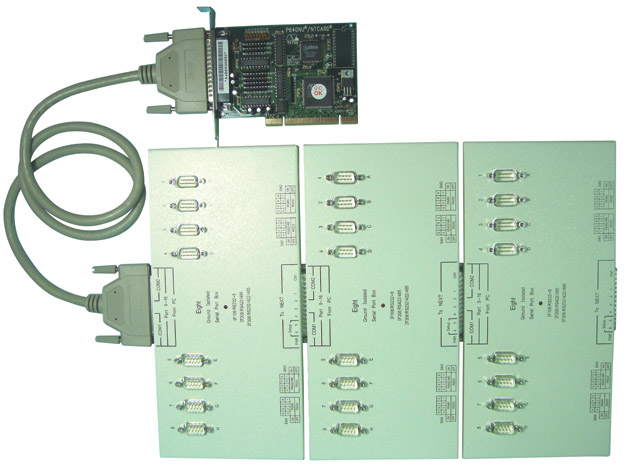

系統結構
P640NU串口卡
三個IF208 連接盒
A640 電纜線
系統資源及 IRQ 值
Memory map模式:
* 在PCI控制器配置128Byte
* 在UART控制器配置兩個4Kbyte
I/O map 模式:
* 在PCI控制器配置128Byte
* 在UART控制器配置256byte I/O
* 在狀態記錄器配置64byte I/O
由PCI BIOS來配置一個未被占用的IRQ
硬件兼容性
5V & 3.3V PCI 插槽
軟件兼容性
DOS. (I/O map model only)
WIN 95/98/Me. (I/O map model only)
Windows NT system
Windows 2000/XP/Vista system
Windows 7 system
SCO Openserver
Linux system
串口性能
P640NU 卡配合三個IF208盒可以支持24 個RS422/RS485可設串口
界面
IF208 盒: 地電位隔離RS422或RS485 兼容 每個盒有8個串口 三個盒支持24個串口
備注: 我們可以利用撥接開關獨立設定每個串口為RS422或RS485
波特率
每個串口可以設定在 110 - 115200bps.
備注: 在UNIX 系統我們使用 50bps, 75bps, 150bps來設定成期望的 57600bps, 76800bps 及 115200bps
流量控制
XON/XOFF 軟流控
RTS/CTS 硬流控
連接頭類型
IF208 盒: DB9 公頭(針頭)
外觀尺寸
卡:121 ×86mm
使用環境
工作溫度: 5℃到40℃
工作濕度: 10%到90% RH
儲存溫度: 0℃到65℃
儲存濕度: 5%到90% RH
其它相關產品
使用者可以升級P640NU卡成為智能型PCIIOP系列卡并使用同樣連接盒
P990F卡：內建80960JF本地處理器
IOP3927F卡：內建133MHz MIPS本地處理器
