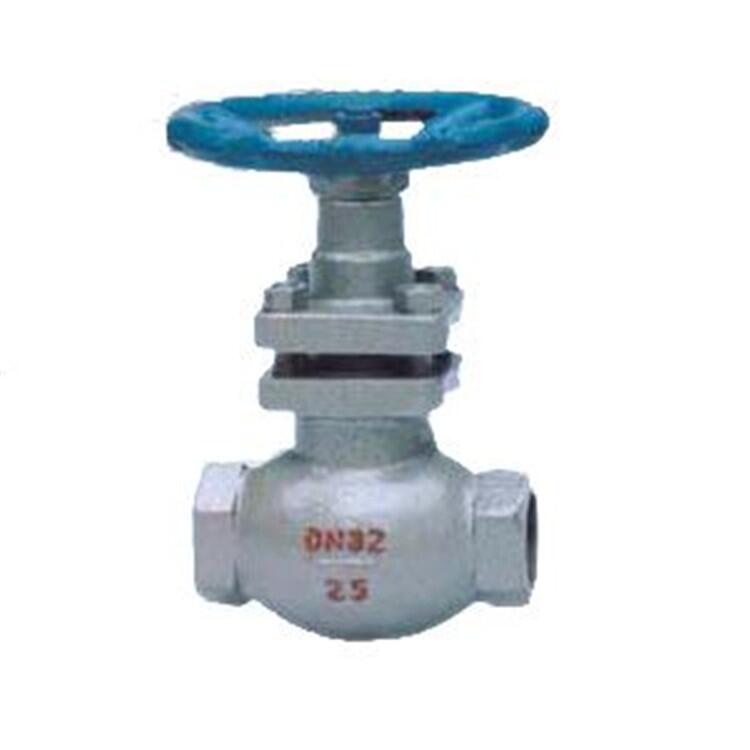

U11H內螺紋柱塞閥
一、概述：
U11H內螺紋柱塞閥柱塞閥 是我廠結合國內實際研制開發，它的設計與制造是為了解決普通 截止閥 存在的缺陷
二、主要零部件材料：
閥體材料 適用溫度 適用介質 壓力范圍
鑄鋼 ≤250℃ 水、蒸汽、油品 PN 1.6-6.4MPa
鑄鐵 ≤180℃ 水、蒸汽、油品 PNl．6
不銹鋼 ≤200℃ 硝酸、醋酸 通徑范圍
含鉬不銹鋼 ≤200℃ 氮、氫、尿素等 DNl 5-300mm
三、主要連接尺寸：
公稱通徑
DN(mm) U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
閥體長度
L 接頭長度
L1 接頭長度
S 手輪直徑
Do 管螺紋 G
(寸) 關閉高度
H≈ 開啟高度
H1≈ 重量
(kg)
15 90 14 32 80 1/2 133 157 2.1
20 100 16 36 100 3/4 141 169 2.8
25 120 18 46 120 1 165 199 3.8
32 140 20 55 140 11/4 179 225 5.8
40 170 22 65 160 11/2 198 246 8.3
50 200 24 80 200 2 226 282 13.2
四、實驗壓力
實驗項目 實驗介質 實驗壓力
壓強實驗 水 1.5PN
高壓密封實驗 水 1.1 PN
低壓氣密封實驗 氣 0 5-0.7MPa
五、產品特點：分非金屬密封，金屬密封兩類，此外，外螺紋連接 柱塞閥 其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。
