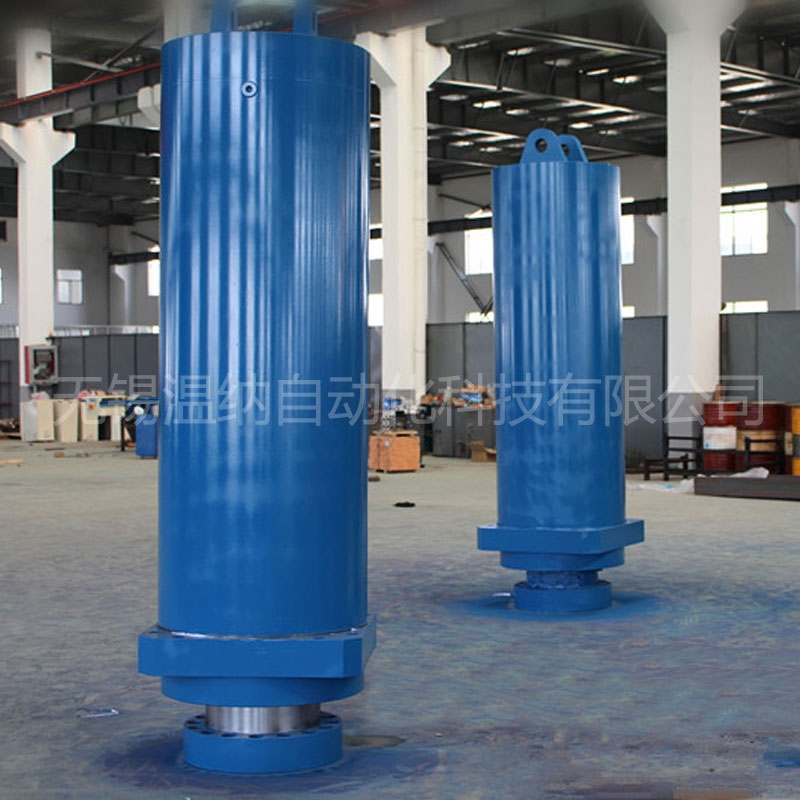

陜西商洛CD250E220/160伺服液壓缸
陜西商洛CD250E220/160伺服液壓缸
K22JD-L15TR-M,K22JD-L20TR-M,K22JD-L25TR-M,換向閥,截止式換向閥,無錫溫納廠家
K22JD-L32TR-M,K22JD-L40TR-M,K22JD-L50TR-M,換向閥,截止式換向閥,無錫溫納廠家
K23JD-L8R,K23JD-L10R,K23JD-L15R,K23JD-L20R,換向閥,截止式換向閥,無錫溫納廠家
K23JD-L25R,K23JD-L32R,K23JD-L40R,K23JD-L50R,換向閥,截止式換向閥,無錫溫納廠家
K23JD-L8TR,K23JD-L10TR,K23JD-L15TR,K23JD-L20TR,換向閥,截止式換向閥,無錫溫納廠家
K23JD-L25TR,K23JD-L32TR,K23JD-L40TR,換向閥,截止式換向閥,無錫溫納廠家
簡述液壓油缸的結構設計及卡鍵的設計與安裝 液壓油缸對于壓力較高、缸壁較厚和缸徑較大（φ63mm～φ320mm）的液壓缸，其端蓋與缸筒采用內卡鍵式聯結的結構，具有重量輕、外形尺寸小、加工簡單和拆裝方便等優點。如檢修活塞更換密封、維修導套等方便，同時，端蓋具有徑向浮動的特點，使活塞桿不易產生卡緊現象。 1、油缸缸筒結構設計 采用彈性擋圈2規避端蓋向缸筒里面移動；是采用壓環2和螺釘4規避端蓋向缸筒里面移動。結構適合于速度比較低（即活塞桿直徑比較?。┑囊簤焊?。這種結構在缸筒內徑和壓環外徑呈階梯形狀，通過控制液壓油缸與缸體高度方向的相關尺寸公差，使壓環以軸肩支承在缸體上，依靠預緊螺栓4拉緊缸蓋，保障在液壓缸無負載時就使卡鍵與鍵槽在承載側靠合，消掉配合間隙并形成預壓，從而將端蓋1、壓環2、卡鍵3和缸體5組成一個整體。 2、液壓油缸卡鍵的設計與安裝 2.1 卡鍵結構參數的確定原則
陜西商洛CD250E220/160伺服液壓缸
DZS1-08SB,DZS1-15SB
DZS1-30SB電磁失電制動器，無錫溫納廠家直銷
DZS1-60SB.DZS1-80SB.DZS1-150SB
DZS3-05A.DZS3-08A.DZS3-15A,YEJ電機電制動器
DZS3-30A,DZS3-40A.DZS3-80A,YEJ電磁失電制動器
DZS3-150A.DZS3-200A,YEJ電磁失電制動器
制動盤/剎車盤.DZS3-450A
DZS3-600A,YEJ電磁失電制動器
制動盤/剎車盤DZS3-850A
DZS3-300A,YEJ電磁失電制動器.DZS3-04
DZS3-05,DZS3-08,YEJ電磁失電制動器
DZS3-15,DZS3-30,DZS3-40制動盤/剎車盤
DZS3-80,DZS3-150,DZS3-200制動盤/剎車盤
DZS3-300,DZS3-450,DZS3-600制動盤/剎車盤
DZS3-850,DZS3-2500,DZS3-2000制動盤/剎車盤
液壓缸活塞腔在壓力油作用下，液油壓力作用在缸蓋上并通過卡鍵傳到缸筒的缸壁。因此，卡鍵受到擠壓力和剪切力的作用，同時對卡鍵產生一扭矩從而使卡鍵產生扭轉變形?？ㄦI的扭轉變形與卡鍵的結構參數h（卡鍵的截面高）、d（卡鍵內徑）、d2（卡鍵外徑）有關。所以應根據以上兩面的諸多因素，綜合考慮合理設計?？ㄦI高度h大小是影響卡鍵的抗扭剛度、接觸應力的關鍵參數，因此，卡鍵高度h應根據卡鍵的剪切強度條件，同時也應考慮卡鍵的扭轉變形而定，故h值可適當取大些。 卡鍵外徑d2影響扭轉剛度和缸體的外徑尺寸?？ㄦI內徑d1與其扭轉剛度有關。一般情況下，應使卡鍵截面中間同缸體內徑一致。 2.2卡鍵的安裝 卡鍵加工成圓環形后，以120°剖切三等份。裝配時先將缸蓋放入缸筒內，可稍向里多推進一些，再分別將呈三等份的卡鍵置入缸筒的環形鍵槽內，然后將缸蓋輕輕向外拉出直至靠全卡鍵下側面為止。然后安裝壓環（或套環），并用螺栓緊固。 缸筒的特點就是功率大，而且安裝布置簡單，容易操作，出現的問題也小在維護方面比較容易，所以在農業機械上即使工作條件不好也比較適用。
陜西商洛CD250E220/160伺服液壓缸
陜西商洛CD250E220/160伺服液壓缸
找出故障所在點進行更換或潤滑即可。由于同分系統故障引起電動機過熱時為常見故障之一，其主要是由于風扇損壞、通風孔道堵塞、軸承磨損等原因使得通風系統不能完成所應承擔的工作，造成電動機過熱，嚴重的還將燒毀線圈。此種情況必須逐項排查，找出故障原因，通暢通風孔道、修補風扇、更換軸承即可解決故障。水泵泵體過熱鍋爐給水泵泵體過熱常見的原因是由于軸承損壞造成摩擦所致，或者是由于潤滑系統缺油、油質不好造成。
