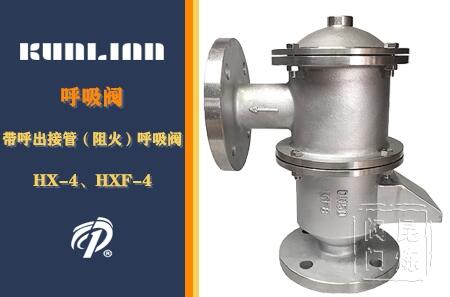

HX-4、HXF-4型帶呼出接管（阻火）呼吸閥是裝在室內儲罐頂上的接管呼吸作用,它能對石油儲罐內外壓差進行自動調節、其性能穩定，符合石油工業部SY7511-87部標準。
HX-4帶呼出接管（阻火）呼吸閥適用范圍：適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、煤油、輕柴、厚油等油品及性質相同的化工產品儲罐。
HX-4帶呼出接管（阻火）呼吸閥閥盤操作壓力：
|
等級
|
操作壓力
|
|
A級
|
+355Pa (36毫米水柱) -295Pa (30毫米水柱)
|
|
B級
|
+980Pa (100毫米水柱) -295Pa (30毫米水柱)
|
|
C級
|
+1765Pa(180毫米水柱) -295Pa (30毫米水柱)
|
|
D級
|
按用戶要求（其他壓力等級）
|
為了使HX-4、HXF-4型帶呼出接管（阻火）呼吸閥的性能達到安全使用的目的，呼吸閥應定期進行檢查和保養：
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸中有無損傷。
2、重新安裝壓力盤和真空盤時應使接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時須清理閥盤間的防震物，該閥要垂直安裝。
%77%77%77%2E%63%6E%6B%6C%66%6D%2E%63%6F%6D/
HX系列呼吸閥代號說明：
①呼吸閥代號以HX表示，HXF為阻火呼吸閥代號；
②呼吸閥類型代號以吸入和呼出口有否接管來分類，共8種，如下：
|
型號
|
類型
|
型號
|
類型
|
|
HX1
|
呼吸閥
|
HXF1
|
阻火呼吸閥
|
|
HX2
|
帶雙接管呼吸閥
|
HXF2
|
帶雙接管阻火呼吸閥
|
|
HX3
|
帶吸入接管呼吸閥
|
HXF3
|
帶吸入接管阻火呼吸閥
|
|
HX4
|
帶呼出接管呼吸閥
|
HXF4
|
帶呼出接管阻火呼吸閥
|
|
HX5
|
單呼閥
|
HXF5
|
阻火單呼閥
|
|
HX6
|
單吸閥
|
HXF6
|
阻火單吸閥
|
|
HX7
|
帶接管呼出閥
|
HXF7
|
帶接管阻火呼出閥
|
|
HX8
|
帶接管吸入閥
|
HXF8
|
帶接管阻火吸入閥
|
HX4型帶呼出接管呼吸閥、HXF4型帶呼出接管阻火呼吸閥（DN50-250）結構圖及尺寸：
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
|
H
|
330
|
380
|
420
|
490
|
630
|
650
|
|
H（帶阻火）
|
350
|
400
|
450
|
520
|
650
|
690
|
|
L
|
275
|
345
|
390
|
460
|
570
|
630
|
