■網絡部件一覽表
部件型號 |
部件名稱 |
單位 |
FW248 |
網間連接器 |
塊 |
FW239-DP |
PROFIBUS-DP主站接口卡 |
塊 |
SUP-2118M1 |
100M交換機 |
個 |
思科2960系列 |
個 |
|
FW432A |
光纖接續盒 |
個 |
FW417M-1 |
光纜 |
米 |
FW417M-2 |
米 |

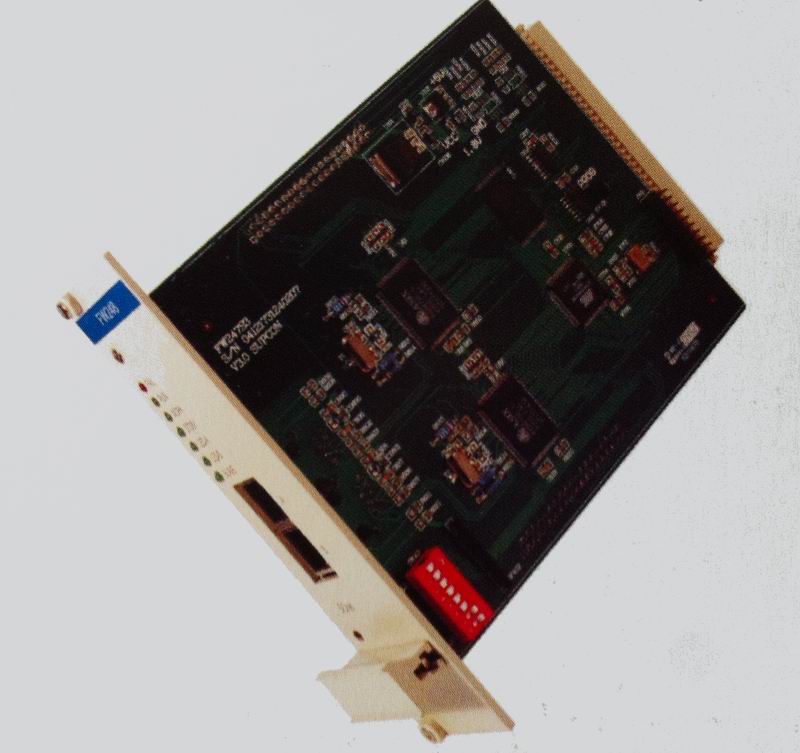

■網間連接器FW248
網間連接器是DCS系統與其他智能設備（如PLC、變頻器、稱重儀表等）互聯的網關設備，其功能是將用戶智能系統的數據通過通訊的方式連入DCS系統中，實現數據在DCS系統中的共享。
●4路串口通訊；
●每塊卡可同時運行不同的協議；
●支持的通訊協議：Modbus-RTU、HostLink、Mitsubishi FX2系列、自定義通訊協議等；
●安裝于機柜的機籠中，占用2個I/O槽位，通過TB248-U端子板與現場設備相連。
