| 6AV6648-0CC11-3AX0 | SMART 700 IE V3 | 新一代SMART LINE觸摸屏，7寸，64K色，集成以太網口，USB2.0 host接口，RTC，歸檔記錄功能 |
6AV6 648-0CC11-3AX0 SIEMENS/西門子6AV6648-OCC11-3AXO 原裝
名稱：SMART700 IE 精彩面板
訂貨型號：6AV6648-0CC11-3AX0
產品說明：新一代SMART LINE觸摸屏，7寸，64K色，集成以太網口，USB2.0 host接口，RTC，歸檔記錄功能

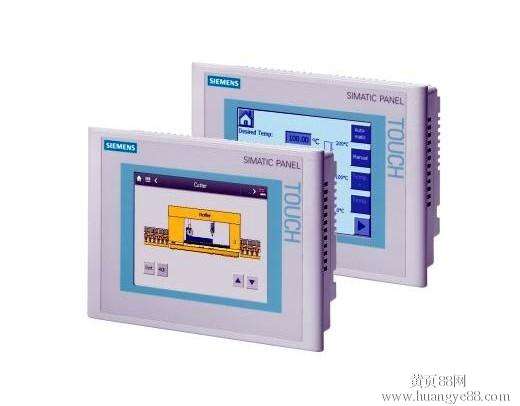

產品圖片：
|
|
SIMATIC HMI SMART 700 IE V3, SMART 面板, Touchbedienung, 7" Widescreen TFT（彩色）顯示屏, 65536 顏色, RS-422/485 接口, 以太網(RJ45)接口, Host USB A 型, RTC 支持, mit CE 認證, 可項目組態 ab WinCC flexible SMART; 包含 Open 來源 SW,die 無償 überlassen wird siehe beiliegende CD | |
| 一般信息 | ||
| 產品類型標志 | SIMATIC HMI SMART 700 IE V3 | |
| 顯示 | ||
| 顯示屏規格 | TFT | |
| 屏幕對角線 | 7 in | |
| 屏幕寬度 | 154.1 mm | |
| 屏幕高度 | 85.9 mm | |
| 顏色數量 | 65 536 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 800 Pixel | |
| ● 垂直圖像分辨率 | 480 Pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 20 000 h | |
| ● 可調節背景照明 | 否 | |
| 操作元件 | ||
| 鍵盤字體 | ||
| ● 功能按鍵 | ||
| — 功能按鍵數量 | 0 | |
| ● 帶有 LED 的按鍵 | 否 | |
| ● 系統按鍵 | 否 | |
| ● 數字輸入和字母輸入 | 是（屏幕鍵盤）/是（屏幕鍵盤） | |
| — 數字鍵盤 | 是; 屏幕鍵盤 | |
| — 字母數字鍵盤 | 是; 屏幕鍵盤 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 是 | |
| 安裝方式/安裝 | ||
| 可以垂直安裝（縱向格式） | 是 | |
| 可以橫向安裝（橫向格式） | 是 | |
| 無外部通風時的最大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | 24 V DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 200 mA | |
| 耗用電流，最大值 | 340 mA | |
| 接通電流脈沖 I2t | 0.1 A2·s | |
| 中央處理器 | ||
| 處理器類型 | ARM，600 MHz | |
| 存儲器 | ||
| 閃存 | 是 | |
| RAM | 是 | |
| 用于用戶數據的可用存儲器 | 8 Mbyte | |
| 輸出類型 | ||
| 聲音 | ||
| ● 蜂鳴器 | 是 | |
| ● 揚聲器 | 否 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 軟件時鐘 | 是 | |
| ● 緩存 | 是 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 1 | |
| RS 485 接口數量 | 1; 共同附帶 RS422 | |
| RS 422 接口數量 | 1; 共同附帶 RS485 | |
| RS 232 接口數量 | 0 | |
| USB 接口數量 | 1 | |
| 20 mA 接口數量 (TTY) | 0 | |
| 并行接口數量 | 0 | |
| 其他接口數量 | 0 | |
| SD 卡插槽數量 | 0 | |
| 工業以太網 | ||
| ● 工業以太網狀態 LED | 2 | |
| 協議 | ||
| PROFINET | 否 | |
| PROFINET IO 支持的協議 | 否 | |
| IRT | 否 | |
| MRP | 否 | |
| PROFIBUS | 否 | |
| MPI | 否 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 否 | |
| ● DCP | 否 | |
| ● LLDP | 否 | |
| 網絡屬性 | ||
| ● HTTP | 否 | |
| ● HTML | 否 | |
| 其他協議 | ||
| ● CAN | 否 | |
| ● 支持 EtherNet/IP 協議 | 是 | |
| ● MODBUS | 是 | |
| 報警/診斷/狀態信息 | ||
| 診斷信息 | ||
| ● 診斷信息可讀 | 否 | |
| EMV | ||
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是 | |
| ● 極限值等級 B 適用于居民區中的應用 | 否 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| 包括類型 4，正面 | 否 | |
| 包括類型 4x 正面 | 否 | |
| IP（背面） | IP20 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| cULus | 否 | |
| RCM（C-TICK 格式） | 否 | |
| KC 許可 | 否 | |
| 軌道應用 | ||
| ● EN 50121-4 | 否 | |
| ● EN 50155 | 否 | |
| ● 防火符合 EN 45545-2 | 否 | |
| 船舶建造許可 | ||
| ● 德國勞埃德船級社 (GL) | 否 | |
| ● 美國船舶檢驗局 (ABS) | 否 | |
| ● 必維國際檢驗集團 (BV) | 否 | |
| ● 挪威船級社 (DNV) | 否 | |
| ● 英國勞氏船級社 (LRS) | 否 | |
| ● 日本船級社 (Class NK) | 否 | |
| ● 波蘭船級社 (PRS) | 否 | |
| 在防爆區域使用 | ||
| ● ATEX 區域 2 | 否 | |
| ● ATEX 區域 22 | 否 | |
| ● IECEx 2 區 | 否 | |
| ● IECEx 22 區 | 否 | |
| ● cULus I 類 1 區 | 否 | |
| ● cULus I 類 2 區，2 級 | 否 | |
| ● FM I 類 2 級 | 否 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 操作（垂直安裝） | 0 至 +50 °C | |
| — 垂直安裝時的最小值 | 0 °C | |
| — 垂直安裝時的最大值 | 50 °C | |
| ● 操作（最大傾斜角度） | 0 至 +40 °C | |
| — 最大傾斜角度時的最小值 | 0 °C | |
| — 最大傾斜角度時的最大值 | 40 °C | |
| ● 操作（垂直安裝，縱向格式） | ||
| — 垂直安裝時的最小值 | 0 °C | |
| — 垂直安裝時的最大值 | 40 °C | |
| ● 操作（最大傾斜角度，縱向格式） | ||
| — 最大傾斜角度時的最小值 | 0 °C | |
| — 最大傾斜角度時的最大值 | 35 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● 最小值 | -20 °C | |
| ● 最大值 | 60 °C | |
| 相對空氣濕度 | ||
| ● 操作，最大值 | 90 %; 小于 40 °C 時（無凝露） | |
| 操作系統 | ||
| 專有 | 是 | |
| 預安裝的操作系統 | ||
| ● Windows CE | 否 | |
| 組態 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● STEP 7 Basic (TIA Portal) | 否 | |
| ● STEP 7 Professional (TIA Portal) | 否 | |
| ● WinCC flexible Compact | 否 | |
| ● WinCC flexible Standard | 是; WinCC flexible Smart V3 | |
| ● WinCC flexible Advanced | 否 | |
| ● WinCC Basic (TIA Portal) | 否 | |
| ● WinCC Comfort (TIA Portal) | 否 | |
| ● WinCC Advanced (TIA Portal) | 否 | |
| ● WinCC Professional (TIA Portal) | 否 | |
| 語言 | ||
| 在線語言 | ||
| ● 聯機/運行時間語言數量 | 5 | |
| 語言 | ||
| ● 每個項目的語言 | 32 | |
| WinCC 下的功能性 (TIA Portal) | ||
| 庫 | 是 | |
| Visual Basic 腳本數量 | 否 | |
| 任務計劃器 | 是 | |
| 幫助系統 | 是 | |
| ● 每個信息文本的字符數 | 320 | |
| 消息系統 | ||
| ● 消息類別數量 | 32 | |
| ● 位消息 | ||
| — 位消息數量 | 400 | |
| ● 模擬消息 | ||
| — 模擬消息數量 | 20 | |
| ● 系統消息 HMI | 是 | |
| ● 每條消息的字符數 | 80 | |
| ● 每條消息的過程值數量 | 8 | |
| ● 消息指示器 | 是 | |
| ● 消息緩沖器 | 循環緩沖器（n x 256 個條目），保留，免維護 | |
| — 條目數量 | 256 | |
| — 循環緩沖器 | 是 | |
| — 剩余 | 是 | |
| — 免維護 | 是 | |
| 方案管理 | ||
| ● 配方數量 | 10 | |
| ● 每個配方的數據集 | 100 | |
| ● 每個數據集的條目 | 50 | |
| ● 內部配方存儲器的容量 | 128 kbyte | |
| ● 配方存儲器可以擴展 | 否 | |
| 變量 | ||
| ● 每臺設備的變量數 | 800 | |
| ● 每幅圖像的變量數 | 100 | |
| ● 臨界值 | 是 | |
| ● 多路復用 | 是 | |
| ● 結構 | 否 | |
| ● 陣列 | 是 | |
| 畫面 | ||
| ● 可組態的圖片數量 | 150 | |
| ● 永久窗口/默認 | 是; 無永久窗口可組態 | |
| ● 全局畫面 | 是 | |
| ● 通過 PLC 選擇圖像 | 是 | |
| ● PLC 中的圖像編號 | 是 | |
| 圖片對象 | ||
| ● 文本區 | 是 | |
| ● I/O 區 | 是 | |
| ● 圖形化的 I/O 區（圖形列表） | 是 | |
| ● 符號形式的 I/O 區（文本列表） | 是 | |
| ● 日期/時間域 | 是 | |
| ● 開關 | 是 | |
| ● 按鍵 | 是 | |
| ● 圖形顯示 | 是 | |
| 復雜圖片對象 | ||
| ● 每個圖像的復雜對象數量 | 5 | |
| ● 消息顯示 | 是 | |
| ● 曲線顯示 | 是 | |
| ● 用戶顯示 | 是 | |
| ● 狀態/控制 | 否 | |
| ● Sm@rtClient 顯示 | 否 | |
| ● 配方顯示 | 是 | |
| ● f(x) 曲線顯示 | 否 | |
| ● 系統診斷顯示 | 否 | |
| ● 媒體播放器 | 否 | |
| ● 條形圖 | 是 | |
| ● 滑動式調節器 | 否 | |
| ● 指示儀器 | 否 | |
| ● 模擬表/電子表 | 否 | |
| 列表 | ||
| ● 每個項目的文字列表數量 | 200 | |
| ● 每個文本列表的條目數量 | 50 | |
| ● 每個項目的圖形列表數量 | 100 | |
| ● 每個圖形列表的條目數 | 50 | |
| 歸檔 | ||
| ● 每臺設備的文檔數量 | 2 | |
| ● 每個文檔的條目數量 | 10 000 | |
| ● 消息檔案 | 是 | |
| ● 過程值檔案 | 是 | |
| ● 歸檔方式 | 長期檔案，短期檔案，報告檔案，過程值檔案 | |
| — 順序檔案 | 是 | |
| ● 存儲器位置 | ||
| — 存儲卡 | 否 | |
| — USB 存儲器 | 是 | |
| — 以太網 | 否 | |
| ● 數據存儲格式 | CSV 可讀文件，如使用 MS Excel，MS Access | |
| — CSV | 否 | |
| — TXT | 是 | |
| — RDB | 否 | |
| 安全性 | ||
| ● 用戶組數量 | 50 | |
| ● 用戶權限數量 | 32 | |
| ● 用戶數量 | 50 | |
| ● 密碼導出/導入 | 否 | |
| 字符集 | ||
| ● 鍵盤字體 | 美式（英語） | |
| — 美式（英語） | 是 | |
| 傳送（上傳/下載） | ||
| ● MPI/PROFIBUS DP | 否 | |
| ● USB | 否 | |
| ● 以太網 | 是 | |
| ● 使用外部存儲介質 | 否 | |
| 過程連接 | ||
| ● S7-1200 | 否 | |
| ● S7-1500 | 否 | |
| ● S7-200 | 是 | |
| ● S7-300/400 | 否 | |
| ● LOGO! | 是 | |
| ● Win AC | 否 | |
| ● SINUMERIK | 否 | |
| ● SIMOTION | 否 | |
| ● Allen Bradley (EtherNet/IP) | 否 | |
| ● Allen Bradley (DF1) | 否 | |
| ● Mitsubishi (MC TCP/IP) | 否 | |
| ● Mitsubishi (FX) | 是 | |
| ● OMRON (FINS TCP) | 否 | |
| ● OMRON (LINK/Multib) | 是 | |
| ● Modicon (Modbus TCP/IP) | 否 | |
| ● Modicon (Modbus) | 是 | |
| 服務工具/組態工具 | ||
| ● 備份/恢復 | 是 | |
| ● 自動備份/恢復 | 否 | |
| ● 模擬 | 是 | |
| ● 設備轉換 | 是 | |
| 外設/選項 | ||
| 外設 | 無 | |
| ● 打印機 | 否 | |
| ● SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 否 | |
| ● SIMATIC HMI SD 存儲卡：數字存儲卡 | 否 | |
| ● USB 存儲器 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| ● 鋁材 | 否 | |
| ● 不銹鋼 | 否 | |
| 尺寸 | ||
| 外殼正面寬度 | 209 mm | |
| 外殼正面高度 | 155 mm | |
| 安裝截面，寬度 | 192 mm | |
| 安裝截面，高度 | 138 mm | |
| 安裝深度 | 39 mm | |
| 重量 | ||
| 不含包裝的重量 | 765 g | |
| 列表價（不含增值稅） | 顯示價格 | |
| 您的單價（不含增值稅） | 顯示價格 | |
| PDF 格式的數據表 | 下載 | |
| 服務和支持 (手冊，認證，問答...) | 下載 | |
| 產品 | |
| 商品編號(市售編號) | 6AV6648-0CC11-3AX0 |
| 產品說明 | SIMATIC HMI SMART 700 IE V3, SMART PANEL, TOUCH OPERATION, 7" WIDESCREEN TFT DISPLAY, 65536 COLORS, RS422/485 INTERFACE, ETHERNET(RJ45) INTERFACE, HOST USB TYPE A, RTC SUPPORT, WITH CE CERTIFICATE, CONFIGURATION FROM WINCC FLEXIBLE SMART; CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD |
| 產品家族 | 訂貨數據總覽 |
| 產品生命周期 (PLM) | PM300:有效產品 |
| 價格數據 | |
| 價格組 / 總部?jī)r(jià)格組 | TL / |
| 列表價（不含增值稅） | 顯示價格 |
| 您的單價（不含增值稅） | 顯示價格 |
| 金屬系數 | 無 |
| 交付信息 | |
| 出口管制規定 | AL : N / ECCN : EAR99 |
| 工廠生產時間 | 15 天 |
| 凈重 (Kg) | 77.0 Kg |
| 產品尺寸 (W x L X H) | 未提供 |
| 包裝尺寸 | 未提供 |
| 包裝尺寸單位的測量 | 未提供 |
| 數量單位 | 1 件 |
| 包裝數量 | 未提供 |
| 其他產品信息 | |
| EAN | 4034106029968 |
| UPC | 未提供 |
| 商品代碼 | 未提供 |
| LKZ_FDB/ CatalogID | ST80XX |
| 產品組 | 3408 |
| 原產國 | 中國 |
|
