上海勵輝自動化科技有限公司為SIEMENS中國授權代理商,本著“以人為本科技先導顧客滿意持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成、銷售，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界
面及網絡/軟件應用為公司的技術特長，幾年來，上海勵輝公司在與德國 SIEMENS公司自動化與驅動部門的長期緊密合作過程中，建立了良好的相互協作關系，在可編程控制器、交直流傳動裝置方面的業務逐年成倍增長，為廣大用戶提供了SIEMENS的最新技術及自動控制的最佳解決方案。
SIEMENS 上海勵輝公司在經營活動中精益求精，具備如下業務優勢:
主營：西門子S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人機界面觸摸屏變頻器MM420 變頻器MM430 變頻器MM440 6SE70交流工程調速變頻器 6RA70直流調速裝置 SITOP電源電線電纜數控備件伺服電機等工控產品，我們公司在價格上有較大優勢,更注重售后服務，現有大量現貨銷售，歡迎您來電咨詢。
SIEMENS 可編程控制器：

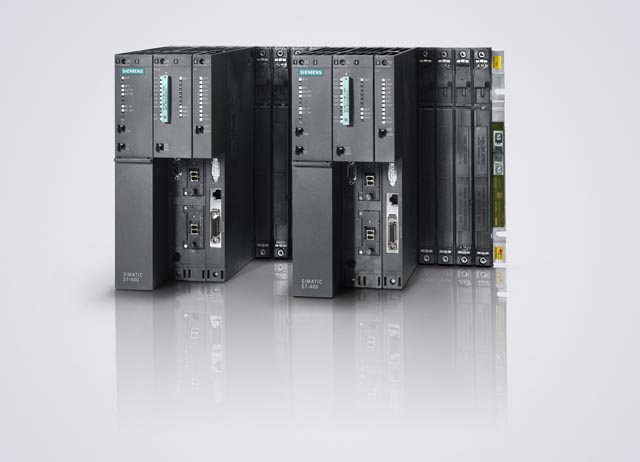

1. SIMATIC S7 系列PLC S7200 s71200 S7300 S7400 ET200
2. 邏輯控制模塊 LOGO 230RC 230RCO 230RCL 24RC 24RCL等
3. SITOP 系列直流電源 24V DC 1.3A 2.5A 3A 5A 10A 20A 40A
4. HMI 觸摸屏TD200 TD400C TP177 MP277 MP377
SIEMENS交流直流傳動裝置：
1. 交流變頻器 MICROMASTER系列：MM MM420 MM430 MM440 ECO
MIDASTER系列：MDV
6SE70系列（FC VC SC）
2. 全數字直流調速裝置 6RA23 6RA24 6RA28 6RA70系列
SIEMENS數控伺服
1. 840D 802S/C 802SL 828D 801D：6FC5210 6FC6247 6FC5357 6FC5211 6FC5200 6FC5510
2. 伺服驅動:6SN1123 6SN1145 6SN1146 6SN1118 6SN1110 6SN1124 6SN1125 6SN1128
公司目標：做西門子自動化控制領域最好的系統集成伙伴、
做西門子自動化系統集成方案的專業提供商
公司所售出的產品，全新原裝，質保一年、但凡發現有任何質量問題，
可無條件退換貨物（非人為損壞、15天內）
以下為產品相關介紹，如有任何疑問 請來電咨詢！
SIEMENS上海勵輝自動化科技有限公司
聯系人 ：向道高（ 銷售經理 ）
電話（Tel）：021-60530963
傳真（Fax）：021-33737848 發傳真詢價請備注銷售姓名
商務（ Q Q ）：2880585007
24小時銷售技術服務熱線 ：13701945634 （微信同步）
郵箱（Email）：2880585007@qq.com
地址（Add）：上海市松江區文誠路2188弄151號
|
TULTRAMAT 6 型單通道或雙通道紅外氣體分析儀，采用交變 NDIR 雙光束測量原理，具有高度的選擇性，測量那些紅外吸收波段在 2~9 µm 范圍內的氣體，例如：CO，CO2，NO，SO2，NH3，H2O 和 CH4 以及其它碳?xì)浠衔铩?
單通道分析儀可同時測量最多 2 個氣體組分，而雙通道分析儀可同時測量 3 個（或 4 個，根據要求）氣體組分。
特殊應用
除標準組合外，還可按需提供涉及氣路材質、采樣小室材質（如鈦、哈氏合金 C22）和采樣組件等的特殊應用。
TUV 型/QAL
通過 TUV 認證的型號可按照 13th 和 17th BlmSchV 與 TA Luft 中的要求測量 CO、NO 和 SO2。
TUV 認證允許的最小量程：
流量型參比室
基本設備帶有 RS485 接口（接口在后部，對于機架式裝置前面板后也有）
選件
ULTRAMAT 6，薄膜鍵盤和圖形顯示器
|
氣體路徑 |
19" 機架式裝置 |
現場裝置 |
現場設備 Ex |
|
|---|---|---|---|---|
|
帶有軟管 |
襯套 |
不銹鋼（牌號1.4571） |
- |
|
|
軟管 |
FKM（如氟橡膠） |
|||
|
樣本室： |
||||
|
鋁 |
|||
|
鋁 |
|||
|
不銹鋼，材料編號 1.4571 O 型密封圈：FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
CaF2，粘合劑：E353, O-型:FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
帶硬管 |
襯套 |
鈦 |
||
|
硬管 |
鈦， O 型密封圈：FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
樣本室： |
||||
|
鋁 |
|||
|
鉭（只用于測量室長度20mm~180mm） |
|||
|
CaF2，粘合劑：E353, O-型:FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
帶硬管 |
襯套 |
不銹鋼（牌號1.4571） |
||
|
硬管 |
不銹鋼，材料編號 1.4571 O 型密封圈：FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
樣本室： |
||||
|
鋁 |
|||
|
鋁或鉭（鉭只用于測量室長度20mm～180mm） |
|||
|
CaF2，粘合劑：E353, O-型:FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
氣體路徑 |
19" 機架式裝置 |
現場裝置 |
現場設備 Ex |
|
|---|---|---|---|---|
|
流量指示器 |
測量管線 |
Duran 玻璃 |
- |
- |
|
可變區域 |
Duran 玻璃 |
|||
|
懸浮邊界 |
PTFE（特氟?。? |
|||
|
角件 |
FKM（如氟橡膠） |
|||
|
壓力開關 |
隔膜 |
FKM（如氟橡膠） |
- |
- |
|
外殼 |
PA 6.3T |
|||
|
氣體路徑 |
19" 機架式裝置 |
現場裝置 |
現場設備 Ex |
|
|---|---|---|---|---|
|
帶硬管 |
襯套 |
如：哈氏合金 C22 |
||
|
硬管 |
如：哈氏合金 C22， O 型密封圈：FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
樣本室： |
||||
|
如：哈氏合金 C22 |
|||
|
CaF2，不帶粘合劑 O 型密封圈：FKM（如氟橡膠）或 FFKM（全氟橡膠） |
|||
|
氣路插圖的圖例 |
|||
|---|---|---|---|
|
1 |
樣本氣體入口通道 1 |
8 |
節流器 |
|
2 |
樣本氣體出口通道 1 |
9 |
吹掃用的氣體 |
|
3 |
參考?xì)怏w出口（可選） |
10 |
氣體入口氣壓傳感器 |
|
4 |
參考?xì)怏w入口（可選） |
11 |
氣壓傳感器 |
|
5 |
樣本氣體入口通道 2 |
12 |
樣氣氣路中的流量指示器（選件） |
|
6 |
樣本氣體出口通道 2 |
13 |
樣氣流路上的壓力開關（可選） |
|
7 |
IR 物理系統 |
||
ULTRAMAT 6 氣路，單通道單元，19" 單元，帶有流量型參考單元（可選）
ULTRAMAT 6 氣路，雙通道單元，19"
|
氣路插圖的圖例 |
|||
|---|---|---|---|
|
1 |
樣氣進口 |
7 |
吹掃氣路入口（分析儀一側） |
|
2 |
樣氣出口 |
8 |
吹掃氣路入口 (分析儀一側) |
|
3 |
參考?xì)怏w入口（可選） |
9 |
大氣壓傳感器連接 |
|
4 |
參考?xì)怏w出口（可選） |
10 |
IR 物理系統 |
|
5 |
吹掃氣路入口（電子組件一側） |
11 |
氣壓傳感器 |
|
6 |
吹掃氣路出口（電子組件一側） |
||
氣路 ULTRAMAT 6，現場安裝型，帶流動參比氣室（可選）
ULTRAMAT 6氣體分析儀采用交變紅外雙光束原理，并使用雙層檢測器和光耦合器來測量氣體。
測量原理基于氣體分子具有特定的紅外光吸收波段。不同氣體有各自的特征吸收波長，但可能有部分重疊。這導致產生交叉干擾。ULTRAMAT 6 通道采用以下措施來最大限度的降低這種交叉干擾：
右圖出示了紅外通道的測量原理。個紅外光源（1）被加熱到約 700 °C。光源發出的光經過分光器（3）被分成兩路相等的光束（測量光束和參比光束）紅外光源可左右移動以平衡光路系統。
參比光束通過充滿 N2（非吸收紅外光氣體）的參比氣室（8），然后未經衰減地到達右側檢測器（11）。樣氣束會通過樣本室（7），然后流到檢測器（10）左側，根據樣氣的濃度不同有或多或少的衰減。檢測氣室內充滿了特定濃度的待測氣體組分。
檢測氣室被設計成雙層結構。譜吸收波段的中間位置的光優先被上層檢測氣室吸收，邊緣波段的光幾乎同樣程度地被上層檢測氣室和下層檢測氣室吸收。上層檢測氣室和下層檢測氣室通過微流量傳感器（12）連接在一起。這種耦合意味著吸收光譜的帶寬很窄。
光耦合器（13）延長了下層檢測氣室的光程長度。改變滑動調節件（14）的位置，可以改變下層檢測氣室的紅外吸收。因此，最大限度減少某個干擾組分的影響是可能的。
斷束器（5）在射束分離器和樣本室之間旋轉，并周期性的交替中斷兩個氣體射束。如果在樣本室中發生吸收，就會在兩個檢測器電平間產生脈動流，并由微流量傳感器（12）轉換成電氣信號。
微流量傳感器中有兩個被加熱到大約 120 ºC的鎳格柵，這兩個鎳格柵和兩個電阻形成惠斯通電橋。脈動氣流與鎳格柵的稠密分布一起引起了格柵電阻變化。這樣電橋失衡而產生輸出，電橋輸出信號的大小取決于氣體濃度。
備注
進入到分析儀的樣氣必須不含灰塵。要防止樣本室內發生冷凝。因此，大多數應用中有必要對氣體進行改性。
在分析儀所處的環境空氣中不含有高濃度的被測組分。
流動型參比氣室，帶限流，不適用于易燃?xì)怏w有毒氣體。
流量減小且 O2 含量超過 70% 的流動型參比氣室只能與 Y02（清潔 O2）一起使用。
具有電子校正零點的通道與標準版的區別只是量程的參數化不同。
作為特殊應用，可以提供物理校正零點。
ULTRAMAT 6，工作原理
