西門子KTP700觸摸屏6AV2123-2GB03-0AX0
6AV2123-2GB03-0AX0 SIMATIC新一代精簡面板KTP700按鍵+觸摸操作
|
6AV2123-2GB03-0AX0
|
KTP700
|
新一代精簡面板KTP700，按鍵+觸摸操作，7寸
6.5萬色顯示，，
|
名稱：新一代精簡面板KTP70
型號：6AV2123-2GB03-0AX0
產品說明：SIMATIC HMI, 新一代精簡面板KTP700，按鍵+觸摸操作，7寸 6.5萬色顯示， 集成Profinet接口，WinCC Basic V13/Step 7 V13或更高版本組態

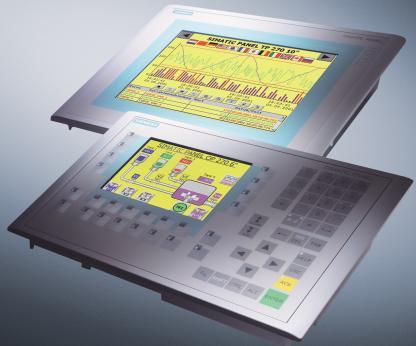

產品圖片：
上海地友自動化設備有限公司本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界面及網絡/軟件應用為公司的技術特長，幾年來，上海地友自動化設備有限公司在與德國 SIEMENS公司自動化與驅動部門的長期緊密合作過程中，建立了良好的相互協作關系。
主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。
SIMATIC HMI, KTP700 BASIC, BASIC PANEL, KEY AND TOUCH OPERATION, 7" TFT DISPLAY, 65536 COLORS, PROFINET INTERFACE, CONFIGURATION FROM WINCC BASIC V13/ STEP7 BASIC V13, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
|
商品編號(市售編號)
|
6AV2123-2GB03-0AX0
|
|
產品說明
|
SIMATIC HMI, KTP700 BASIC, BASIC PANEL, KEY AND TOUCH OPERATION, 7" TFT DISPLAY, 65536 COLORS, PROFINET INTERFACE, CONFIGURATION FROM WINCC BASIC V13/ STEP7 BASIC V13, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
|
|
產品家族
|
訂貨數據總覽
|
|
產品生命周期 (PLM)
|
PM300:有效產品
|
|
價格組 / 總部價格組
|
SL / 237
|
|
列表價（不含增值稅）
|
顯示價格
|
|
您的單價（不含增值稅）
|
顯示價格
|
|
金屬系數
|
無
|
|
出口管制規定
|
AL : N / ECCN : EAR99H
|
|
工廠生產時間
|
15 天
|
|
凈重 (Kg)
|
0.977 Kg
|
|
產品尺寸 (W x L X H)
|
未提供
|
|
包裝尺寸
|
189.00 x 261.00 x 63.00
|
|
包裝尺寸單位的測量
|
CM
|
|
數量單位
|
1 件
|
|
包裝數量
|
1
|
|
EAN
|
4034106029210
|
|
UPC
|
未提供
|
|
商品代碼
|
85371098
|
|
LKZ_FDB/ CatalogID
|
ST80.1J
|
|
產品組
|
2263
|
|
原產國
|
中國
|
SIMATIC HMI 面板
高效操作與監控的首選
多年來，SIMATIC HMI 面板在各行業的大多數應用中已脫穎而出。
這些面板不僅具有創新的設計和卓越的性能，而且還可通過 TIA 博
途中的 SIMATIC WinCC 進行組態。其無與倫比的工程組態效率，使
客戶受益匪淺。
各種規格均集成卓越功能
所有規格的面板都具有相同的硬件功能。用戶只需根據應用，選
擇相應的顯示屏規格和操作方式，觸屏式或/和按鍵式。由于軟
件可以根據需求進行擴展，因而可先采用一個小型解決方案，日
后再根據具體需求，通過增加過程變量等方式進行擴展。與此同
時，創新的圖形化用戶界面，操作與監控更為直觀便捷。
各種規格均集成卓越功能
• SIMATIC HMI 精智面板：
苛刻要求應用的首選產品
• SIMATIC HMI 精簡面板：
基本功能，適用于簡單 HMI 應用
• SIMATIC HMI 移動面板：
便于攜帶，易于操作與監控
• SIMATIC HMI 按鍵面板：
創新型操作面板，適用于總線操作
可滿足最高性能和功能要求
• 4 ~ 22 寸色彩絢麗的寬屏顯示
• 創新的調試和維護理念
• 采用 PROFIenergy 標準進行能源管理
攜帶便捷且操作靈活
• 創新的操作方式，
適用于有線或無線環境
• 現場操作，堅固耐用
• 集成故障安全功能
所有按鍵均可靈活擴展，
集成安全功能
• 調試簡單快捷
• 聯網更方便
• 狀態檢測清晰直觀
高性價比、高分辨率的
可視化解決方案
• 4 ~ 22 寸寬屏顯示，
操作更為直觀清晰
• 集成 HMI 基本功能
• 與 S7-1200 完美協同
卓越的工程效率
在 TIA 博途中，可通過易于擴展的 SIMATIC WinCC 軟件對 SIMATIC
HMI 面板進行直觀組態。因而，可以非常便捷地使用各種 TIA 產品
組件，例如：SIMATIC 控制器。憑借與 STEP 7 的完美交互，還可
有效避免數據的重復輸入，從而確保系統中數據的高度一致。
實現長期投資保護
SIMATIC 產品可確保用戶長期投資安全。由于現有項目可以快速直
接移植到新產品中。而且，即使某種產品型號停產，西門子仍能
長期提供備品備件。此外，在所有產品的整個生命周期內，西門
子還可快速提供相應的產品附件。
TIA 選型工具，根據應用快速選擇所需設備
www.siemens.com/tia-selection-tool
HMI 產品系列之精彩案例
https://webservices.siemens.com/referenzen
更多信息，敬請訪問：
www.siemens.com/hmi
HMI 面板
3
顯示屏規格多樣，且功能相同
所有 SIMATIC HMI 精智面板均集成高端功能。用戶可根據具體應
用，選配 4 ~ 22 寸的高分辨率寬屏顯示屏以及不同的操作方式，
觸屏操作或是按鍵操作。精智面板集成有各種創新特性：
靈活的高分辨率顯示屏
寬屏顯示可增加高達 40% 的顯示空間，可完美顯示各種復雜操作
畫面，而且操作與監控更為清晰明了。1600 萬色的高分辨率，
可詳盡顯示所有操作過程，顯著優化了面板顯示清晰度。與此同
時，170o 的超寬視角，也極大確保了最優顯示清晰度。這款顯示
屏的亮度可全范圍調節，因而可根據具體需求進行優化調整。這
一功能對于船舶等應用尤為重要，可大幅降低能源損耗。
創新的圖形化用戶界面
創新的用戶界面，極大提高了設備操作和監控直觀性和易用性。
集成各種高端功能
SIMATIC HMI 精智面板具有較高的功能特性，可實現快速圖像構
建。所有規格的面板均具有歸檔、VB 腳本運行、可瀏覽各種工廠
文檔（如，PDF 或網頁文件）等功能。而另一項創新之舉則是實現
了系統診斷與 SIMATIC 控制器的完美交互。如今，可直接通過精智
面板讀取相應的診斷信息；而在此之前只能使用編程器進行讀取。
SIMATIC HMI
精智面板
面向要求苛刻的HMI任務
高效能源管理
通過 PROFIenergy 標準協議，可統一斷開冗余能源負載并快速檢測
能源消耗值。因而，可在短暫的停機時段，關斷精智面板顯示屏，
從而有效降低能源損耗。與此同時，通過 PROFINET 標準可快速將
這些顯示屏集成到現有的工廠結構中，有效實現投資保護。
電源故障時，數據安全萬無一失
該精智面板的斷電保護功能，可確保重要數據萬無一失，而無需
額外連接不間斷電源。這一功能適用于 SIMATIC HMI 存儲卡中以
RDB 格式保存的配方和歸檔數據。
適合于惡劣環境
堅固耐用的 SIMATIC HMI 精智面板在許多國家和地區的各種不同
領域中的成功應用再次證明，這款面板可完美滿足當前日益增加
的所有需求。7 寸以上的精智面板均配備有堅固耐磨的鋁制框架。
而且，所有精智面板均可符合 UL CL.I，Div.2 標準要求，可應用于
易爆區域。此外，12 寸以下的精智面板均已通過 ATEX Zone 2 及
22 認證，并獲得諸如 GL 和 ABS 等船級社認證證書。
4
產品亮點
• 4 ~ 22 寸的各種規格，支持觸摸屏操作和/或按鍵操作
• 色彩絢麗的寬屏顯示
• 所有觸摸屏均支持垂直安裝，可有效減少占用空間或滿足特殊
設計要求
• 集成高端功能：
歸檔、VB 腳本并支持工廠各種文檔顯示
（如 PDF 或標準網頁）
• 數據安全，萬無一失
• 調試更為簡單快捷，設備維修更為便捷
• 集成系統診斷功能
• 可廣泛用于全球各行各業
• 配有各種通信接口
• 7 寸 以上面板，集成有 PROFINET 交換機
集成各種接口
SIMATIC HMI 精智面板可輕松集成到 PROFINET 和 PROFIBUS網絡
中，還集成有 USB 接口。7 寸以上的精智面板還配備有一個雙端
口以太網交換機接口，15 寸以上的精智面板則配有一個額外的
PROFINET 千兆以太網接口。
項目傳輸更為簡單快捷
無需使用專用電纜，標準電纜即可實現通過 PROFINET/以太網或
USB 端口進行 HMI 項目下載。組態時，系統同步完成相應的設備
設置，無需再額外設置面板參數，從而極大簡化了調試過程。項目
數據和面板設置均保存在面板中所集成的系統卡內，可自動進行更
新。此外，通過這一系統卡，還可將項目傳送到其它設備中。
新功能：通過網絡攝像頭進行監控
通過網絡攝像頭和攝像頭控件，對工廠狀況進行快速監控：
• 通過精智面板，監控各種遠程操作
• 對操作人員難以進入的區域進行監控
• 對機器狀態進行歸檔和保存
下載攝像頭控件：www.siemens.com/comfort-panels
打印和歸檔
• 無紙化打印 PDF/HTML 文件
• 截圖功能實現信息快速記錄
• 歸檔過程值和報表
輕松駕馭戶外的極端環境
對于極端的環境條件，例如：冷藏間，船舶或石油天然氣等應用場
合，SIMATIC HMI精智系列戶外面板都可以輕松駕馭，它們具備：
• 足夠堅固和防紫外線的前面板（IP65防護等級）
• 7寸和15寸寬屏非反射顯示屏幕和背光亮度自動調節，可應用于
不同亮度環境。
• 精智系列戶外面板可以應用于不同行業和不同場合，零下30oC 到
60oC的溫度范圍和最大90%的環境濕度，以及全面的產品認證。
輕松移植
新一代的 SIMATIC HMI 系統，極大提高了 HMI 的應用效率。
更多信息，敬請訪問：
www.siemens.com/panel-innovation
更多信息，敬請訪問：
www.siemens.com/comfort-panels
SIMATIC HMI 精智面板產品推廣包
www.siemens.com/comfort-panels-starter-kits
精智面板
5
顯著提升畫面顯示質量
在微型工廠和小型應用中，可視化應用在目前變得尤為重要。新
一代 SIMATIC HMI 精簡面板質優價廉，包含 HMI 所有重要的基本
功能，可廣泛應用于機械工程各領域的操作和監控。
高分辨率寬屏顯示
新一代 SIMATIC HMI 精簡面板配備有 4 ~ 12 寸高分辨率寬屏顯示
屏，可支持垂直安裝。64000 色顯示，高分辨率，確保最佳顯示效
果。同時，顯示屏全范圍的亮度調節，優化調整更為方便靈活。
創新的圖形化用戶界面
創新的圖形化用戶界面，操作更為直觀便捷。新一代 SIMATIC HMI
精簡面板配有界面友好易用的觸摸屏和手感極佳且功能可自由定
義的按鍵。
顯著提高適用性
全新設計的 USB 接口可連接鍵盤、鼠標或條形碼掃描儀，可快速
實現 U 盤數據歸檔。
與各種控制器實現完美交互
通過 PROFIBUS 或 PROFINET 接口，新一代 SIMATIC HMI 精簡
面板可快速連接各種 PLC。結合緊湊型模塊化控制器 SIMATIC
S7-1200，優勢更為彰顯。
新一代 SIMATIC HMI
精簡面板
高性價比、高分辨率的可視化
解決方案
產品亮點
• 適用于簡單 HMI 應用的理想產品
• 與 SIMATIC HMI 精智面板及現有 4 寸和 6寸 SIMATIC HMI 精
簡面板的安裝尺寸兼容
• 可在整個 HMI 產品系列內靈活擴展
• 高分辨率，亮度可調的寬屏顯示，色度高達 64000 色
• 新型控件和圖形，大幅提高了界面的直觀易用性
• 觸摸/按鍵功能，操作更為直觀
• 可連接不同種類的 PLC
• 支持 PROFIBUS 或 PROFINET
• 可通過 U 盤進行數據歸檔
• 在 TIA 博途中進行工程組態
