SIMATIC S7-1200, COMMUNICATION MODULE CM 1241, RS422/485, 9 PIN SUB D (FEMALE) SUPPORTS MESSAGE BASED FREEPORT
公司目標：做西門子自動化控制領域最好的系統集成伙伴、
做西門子自動化系統集成方案的專業提供商
公司所售出的產品，全新原裝，質保一年、但凡發現有任何質量問題，
可無條件退換貨物（非人為損壞、15天內）
以下為產品相關介紹，如有任何疑問 請來電咨詢！
SIEMENS上海勵輝自動化科技有限公司
聯系人 ：向道高（ 銷售經理 ）
電話（Tel）：021-60530963
傳真（Fax）：021-33737848 發傳真詢價請備注銷售姓名
商務（ Q Q ）：2880585007
24小時銷售技術服務熱線 ：13701945634 （微信同步）
郵箱（Email）：2880585007@qq.com
地址（Add）：上海市松江區文誠路2188弄151號

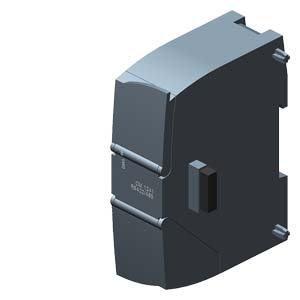

CM 1241 通訊模塊用于通過點對點連接進行的快速、高性能的串行數據交換。
可實現點到點連接，例如：
CM 1241 通訊模塊具有與基本設備相同的設計特點。
該通訊模塊配備下列各項：
下列標準協議可用于 CM 1241 通訊模塊：
還可以下載更多的驅動程序。
使用 STEP 7 Basic，CM 1241 通訊模塊的參數化變得非常簡便：
|
商品編號 |
6ES7241-1CH32-0XB0 |
6ES7241-1AH32-0XB0 |
|
|---|---|---|---|
|
一般信息 |
|
|
|
|
產品類型標志 |
CM 1241 RS422/485 |
CM 1241 RS232 |
|
|
電源電壓 |
|
|
|
|
額定值 (DC) |
|||
|
是 |
是 |
|
|
允許范圍，下限 (DC) |
20.4 V |
20.4 V |
|
|
允許范圍，上限 (DC) |
28.8 V |
28.8 V |
|
|
輸入電流 |
|
|
|
|
耗用電流，最大值 |
220 mA; 背板總線，直流 5 V |
200 mA; 背板總線，直流 5 V |
|
|
功率損失 |
|
|
|
|
功率損失，典型值 |
1.1 W |
1.1 W |
|
|
接口 |
|
|
|
|
接口數量 |
1 |
1 |
|
|
物理接口，RS 232C (V.24) |
是 |
||
|
接口，RS 422/485 (X.27) |
是 |
||
|
點對點 |
|
|
|
|
1 000 m |
10 m |
|
|
集成協議驅動器 |
|
|
|
|
是 |
是 |
|
|
是; 作為庫功能可用 |
是; 作為庫功能可用 |
|
|
是 |
是 |
|
|
是 |
是 |
|
|
是 |
是 |
|
|
是; 作為庫功能可用 |
||
|
協議 |
|
|
|
|
集成協議 |
|
|
|
|
自由端口 |
|
|
|
|
1 kbyte |
1 kbyte |
|
|
7 或 8 |
7 或 8 |
|
|
1 個（標準），2 個 |
1 個（標準），2 個 |
|
|
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
|
|
3964 (R) |
|
|
|
|
1 kbyte |
1 kbyte |
|
|
7 或 8 |
7 或 8 |
|
|
1 個（標準），2 個 |
1 個（標準），2 個 |
|
|
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
|
|
Modbus RTU 主站 |
|
|
|
|
1 至 49 999（標準 Modbus 尋址） |
1 至 49 999（標準 Modbus 尋址） |
|
|
247; 從站編號 1 至 247，每個 MODBUS 網段最多 32 臺設備，將網絡擴展至最大組態時需要更多中繼器 |
247; 從站編號 1 至 247，每個 MODBUS 網段最多 32 臺設備，將網絡擴展至最大組態時需要更多中繼器 |
|
|
Modbus RTU 從站 |
|
|
|
|
1 至 49 999（標準 Modbus 尋址） |
1 至 49 999（標準 Modbus 尋址） |
|
|
報警/診斷/狀態信息 |
|
|
|
|
診斷功能 |
是 |
是 |
|
|
診斷顯示 LED |
|
|
|
|
是 |
是 |
|
|
防護等級和防護類別 |
|
|
|
|
防護等級符合 EN 60529 |
|||
|
是 |
是 |
|
|
標準、許可、證書 |
|
|
|
|
CE 標記 |
是 |
是 |
|
|
cULus |
是 |
是 |
|
|
FM 許可 |
是 |
是 |
|
|
RCM（C-TICK 格式） |
是 |
是 |
|
|
KC 許可 |
是 |
是 |
|
|
環境要求 |
|
|
|
|
露天情況下 |
|
|
|
|
0.3 m; 五個，在發貨包裝內 |
0.3 m; 五個，在發貨包裝內 |
|
|
運行中的環境溫度 |
|
|
|
|
-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 |
-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 |
|
|
5°C 至 55°C，3°C/分鐘 |
5°C 至 55°C，3°C/分鐘 |
|
|
運輸/儲存時的環境溫度 |
|
|
|
|
-40 °C |
-40 °C |
|
|
70 °C |
70 °C |
|
|
氣壓符合 IEC 60068-2-13 標準要求 |
|
|
|
|
795 hPa |
795 hPa |
|
|
1 080 hPa |
1 080 hPa |
|
|
660 hPa |
660 hPa |
|
|
1 080 hPa |
1 080 hPa |
|
|
相對空氣濕度 |
|
|
|
|
95 % |
95 % |
|
|
尺寸 |
|
|
|
|
寬度 |
30 mm |
30 mm |
|
|
高度 |
100 mm |
100 mm |
|
|
深度 |
75 mm |
75 mm |
|
|
重量 |
|
|
|
|
重量，約 |
155 g |
150 g |
|
