上海勵輝自動化科技有限公司為SIEMENS中國授權代理商,本著“以人為本科技先導顧客滿意持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成、銷售，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界
面及網絡/軟件應用為公司的技術特長，幾年來，上海勵輝公司在與德國 SIEMENS公司自動化與驅動部門的長期緊密合作過程中，建立了良好的相互協作關系，在可編程控制器、交直流傳動裝置方面的業務逐年成倍增長，為廣大用戶提供了SIEMENS的最新技術及自動控制的最佳解決方案。
SIEMENS 上海勵輝公司在經營活動中精益求精，具備如下業務優勢:
主營：西門子S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人機界面觸摸屏變頻器MM420 變頻器MM430 變頻器MM440 6SE70交流工程調速變頻器 6RA70直流調速裝置 SITOP電源電線電纜數控備件伺服電機等工控產品，我們公司在價格上有較大優勢,更注重售后服務，現有大量現貨銷售，歡迎您來電咨詢。
SIEMENS 可編程控制器：
1. SIMATIC S7 系列PLC S7200 s71200 S7300 S7400 ET200
2. 邏輯控制模塊 LOGO 230RC 230RCO 230RCL 24RC 24RCL等
3. SITOP 系列直流電源 24V DC 1.3A 2.5A 3A 5A 10A 20A 40A
4. HMI 觸摸屏TD200 TD400C TP177 MP277 MP377
SIEMENS交流直流傳動裝置：
1. 交流變頻器 MICROMASTER系列：MM MM420 MM430 MM440 ECO
MIDASTER系列：MDV
6SE70系列（FC VC SC）
2. 全數字直流調速裝置 6RA23 6RA24 6RA28 6RA70系列
SIEMENS數控伺服
1. 840D 802S/C 802SL 828D 801D：6FC5210 6FC6247 6FC5357 6FC5211 6FC5200 6FC5510
2. 伺服驅動:6SN1123 6SN1145 6SN1146 6SN1118 6SN1110 6SN1124 6SN1125 6SN1128
.1 引言
自動化領域的當前發展主流趨勢是基于PLC集成的解決方案。在實現若干復雜工藝功能和運動控制的應用中，基于PLC的機電一體化1）解決方案得到了迅速的推廣，它既能為用戶提供更加靈活和更加效能的機械設備，也能大大地節約制造成本。因此，機電一體化的理念正逐漸地貫徹到越來越多的項目規劃和產品設計中。
在機電一體化方案中，注重運動控制的工藝功能在自動化系統和驅動系統中得到了廣泛的應用。西門子的Technology CPU（或稱T CPU）實現了在一個SIMATIC CPU中集成工藝和運動控制功能，它不僅可完美地執行開環控制和運動控制的任務，而且能完全集成在SIMATIC產品家族和TIA（Totally Integrated Automation，全集成自動化）環境之中。
作為新的SINAMICS驅動家族的一員，SINAMICS S120是滿足機器和工廠框架中高性能要求的模塊化驅動系統。S120提供了高性能的單軸和多軸驅動，憑借其擴展性和靈活性，可廣泛應用在眾多行業。

1）機電一體化（Mechatronics），結合了機械工程、計算機技術和電子技術的綜合性學科，常用于制造業的設計和開發工作。

1.2 Technology CPU產品介紹
目前西門子提供了三款T CPU（如圖1）供用戶選擇：315T-2DP、317T-2DP和317TF-2DP。CPU 315T-2DP/CPU 317T-2DP應用在運動控制和標準控制相結合的典型應用中；CPU317TF-2DP除了包含了以上兩款產品的所有功能，還提供了額外的故障安全功能，可應用在標準控制、運動控制和安全相關控制相結合的綜合應用之中。

圖1 T CPU產品家族

T CPU包括以下部分：

• SIMATIC CPU 31x-2DP
• 符合PLCopen認證的運動控制功能
• 工藝組態（工藝對象、軸組態、工藝工具等）

系統提供預編程的符合PLCopen認證的功能塊簡化了用戶的編程工作。STEP 7選件包S7-Technology可用于對所有的工藝功能進行編程和調試。
T CPU可同時處理多達32個（對于315T-2DP）或64個（對于317T（F）-2DP）工藝對象。
更多T CPU產品信息請參考支持中心提供的相關網頁。

1.3 SINAMICS S120產品介紹
Sinamics S120 是西門子公司推出的全新的集 V/F、矢量控制及伺服控制于一體的驅動控制系統，它不僅能控制普通的三相異步電動機，還能控制同步電機、扭矩電機及直線電機。其強大的定位功能將實現進給軸的絕對、相對定位。內部集成的 DCC(驅動控制圖表)功能，用 PLC 的 CFC 編程語言來實現邏輯、運算及簡單的工藝等功能。
S120分為兩種，AC/AC（單軸驅動器）和DC/AC（多軸驅動器）。
更多S120產品信息請參考支持中心提供的相關網頁。

2. 準備

2.1 環境要求

2.1.1 本文檔所述實例基于以下硬件環境：
? PS307 5A                         6ES7307-1EA00-0AA0
? CPU 317TF-2DP             6ES7317-6TF14-0AB0

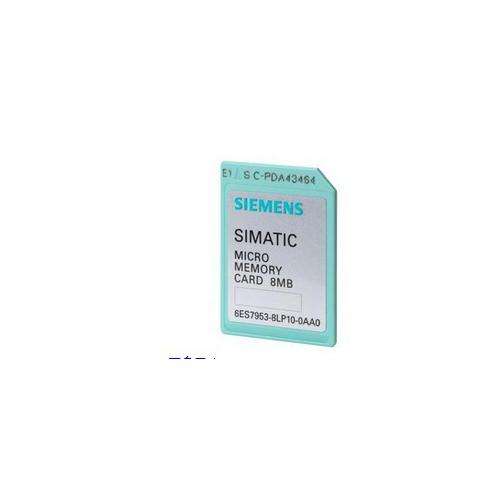

? SIMATIC MMC 8M        6ES7953-8LP11-0AA0
? SIMATIC Field PG M3    6ES7715-1BB23-0AA1
? PROFIBUS電纜
? 其他S7 300模塊（如果有，如DI、DO等）
? S120 Training Case           6ZB2480-0BA0，

圖2 S120 Training Case

包括：
（1）CU320 6SL3040-0MA00-0AA1
（2）非調節型電源模塊5kW 6SL3130-6AE15-0AA0
（3）雙電機模塊3A 6SL3120-2TE13-0AA0
（4）同步電機（1FK7022-5AK71-1AG3），通過SMC20（6SL3055-0AA00-5BA1）接增量型編碼器（2048,Sin/Cos，1Vpp）
（5）同步電機（1FK7022-5AK71-1LG3），通過DRIVE-CLIQ接絕對值編碼器（512 ppr，EnDat）
（6）CompactFlash Card 6SL3054-0CG01-1AA0

2.1.2 本文檔所述實例基于以下軟件環境：
? Window XP SP3
? STEP 7 V5.5 SP2
? S7 Technology V4.2 SP1
? S7 Distributed Safety V5.4 SP52)

2）如需使用故障安全功能，則需要此軟件。

2.2 任務

2.2.1 組態實例

圖3 系統連接圖

2.2.2 任務
使用HW Config和S7T Config組態軸，然后借助STEP 7用戶程序操作該軸。要完成該任務請遵循以下步驟：
