通信模塊 |

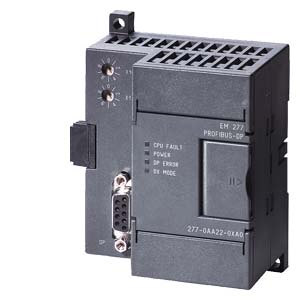

EM 277 PROFIBUS DP 模塊 1) |
CP 243-2 AS-i 接口主站模塊 |
|
接口 |
1 個通信接口 RS 485 |
AS-i 接口 |
|
所支持的協議： |
- MPI 從站 - PROFIBUS DP 從站 |
AS-i 接口 |
|
傳輸速率 |
9,600baud － 12Mbaud自適應 |
- 連接 31 個從站時最大周期時間 5ms - 連接 62 個從站時最大周期時間 10ms |
|
可連接的站： |
- 文本顯示 TD 200，V2.0 或更高 - 操作員面板，觸摸面板 - PG/PC 帶 MPI 接口（通過 Micro/WIN 實現 CPU 下載/狀態監視） - CPU S7-300/400 - PROFIBUS DP 主站或從站 |
最多 62 個 AS-i 接口從站 |
|
狀態顯示 |
CPU 錯誤、電源、DP 錯誤、DX 模式 |
從站狀態的顯示，出錯顯示 |
|
站點地址 |
可在模塊上調節（0–99） |
－ |
|
電絕緣 |
500V AC |
－ |
|
電纜最大長度（無轉發器） |
1200 m（傳輸速率為 93,75kbaud） |
100m |
|
可拆卸終端插條 |
－ |
√ |
|
尺寸（W x H x D）mm |
71 x 80 x 62 |
71.2 x 80 x 62 |
|
重量，單位：g |
175g |
210g |
|
功耗，單位：W |
2.5 |
1.8 |
|
V-DC 要求+5V DC |
90mA 220mA（+24V） |
220mA 100mA（來自AS-i） |
|
調試解調通信模塊 |
EM 241 調制解調模塊 |
SINAUT MD 720-3 2) |
|
電話連接 |
GPRS/GSM 調制解調器 |
|
|
絕緣（不帶邏輯控制的電話線等等） |
1500 V AC（電流的） |
－ |
|
電纜接頭 |
RJ11（6 點，4 線） |
SMA/50 ohm（天線）RS 232，插座：D-SUB 9 針 |
|
調制解調器標準 |
Bell 103，Bell 212，V.21，V.22，V.22 位，V.23c，V.32，V.32 bis，V.34（標準） |
GPRS/CSD/四倍帶寬 850/900/1800/1900 MHzV.24/V.28（標準） |
|
安全特性 |
密碼、回調 |
－ |
|
撥打方式 |
脈沖或音頻撥號 |
－ |
|
消息協議（SMS） |
數字式 TAP（字母數字） UCP 命令 1，30，5 |
SMS/AT 命令 － |
|
工業標準協議 |
模式 RTU，PPI，數據交換的集成功能 |
－ |
|
尺寸（W x H x D）單位：mm |
71.2 x 80 x 62 |
114 x 22.5 x 99 |
|
重量 |
0.190kg |
0.150kg |
|
功耗 |
2.1W |
5.5W |
|
V-DC 要求 +5V DC +24V DC |
80mA 70mA |
12 － 30V DC（24V DC 名義） |
|
1） 也可以提供適用于擴展溫度范圍為 -25ºC – +70ºC 腐蝕性凝露環境的 SIPLUS 元件。 2） 需要四倍帶寬的天線 ANT 794-4MR。 |
||
