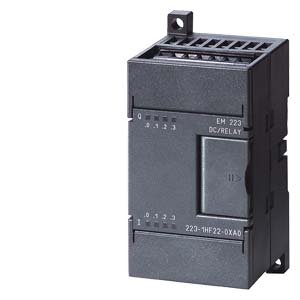

西門子S7-200CN模塊6ES7223-1BH22-0XA8
提高外部設備的響應速度。在PLC內部實現高速化的同時，還要提高外部設備的響應速度，才能整體提高整個系統的性能，為此，在縮短I/O模塊的輸入輸出響應時間，提高模擬量輸入輸出模塊的模-數和數-模轉換時間，下了不少工夫，以求得系統整體的控制速度達到毫秒級以下。例如，在晶體管輸出模塊的輸出電路中選用高性能的晶體管，使響應時間加快50%；在直流輸入模塊中，其輸入的時間常數回路采用專用ASIC芯片，可通過編程軟件選擇輸入模塊的響應時間為1/5/10/20/70毫秒；為提高模擬量模塊的轉換時間，采用A/D或D/A的專用芯片，是轉換速度為原先的1/2—1/6。另外也通過開發專用的處理器和通信專用ASIC，縮短通信網絡模塊之間的通信鏈接的循環時間。
編程設備服務處理的高速化。
當掃描時間為數十毫秒時，幾毫秒的編程工具和監控設備的服務處理時間不會帶來什么問題。但是在執行1毫秒以下的控制任務時，就有必要大大縮短這個時間。所采用的方法是以多CPU芯片并行處理的方式，由專門處理編程及監控服務的微處理器芯片執行這類處理，以減輕對執行控制程序的CPU芯片的影響，讓它只管執行順控和邏輯運算。此外，為了提高服務處理的效率，縮短在現場讀寫程序的時間，以縮短操作時間，采用了高速的串行通信（大的波特率為115.2Kbps）以及將UCB口（大波特率達12Mbps）引入PLC的CPU模塊，從而實現與編程工具及監控設備之間通信的高速化，并允許同時使用這兩個通信端口，由多人同時進行編程和調試。
|
數字量擴展模塊規范 |
||||||||
|
數字量 I/O 模塊 |
EM 223 |
EM 223 |
EM 223 |
EM 223 |
EM 223 |
EM 223 |
EM 223 |
EM 223 |
|
輸入/輸出數 |
4 DI (DC) 和 4 DO (DC) |
4 DI (DC) 和 4 DO（繼電器） |
8 DI (DC) 和 8 DO (DC) |
8 DI (DC) 和 8 DO（繼電器） |
16 DI (DC) 和 16 DO (DC) |
16 DI (DC) 和 16 DO （繼電器） |
32 DI (DC) 和 32 DO (DC) |
32 DI (DC) 和 32 DO （繼電器） |
|
輸入數 |
4 |
4 |
8 |
8 |
16 |
16 |
32 |
32 |
|
輸入類型 |
24 V DC |
24 V DC |
24 V DC |
24 V DC |
DC 24 V |
DC 24 V |
DC 24 V |
DC 24 V |
|
漏型/源型 |
x / x |
x / x |
x / x |
x / x |
x / x |
x / x |
x / x |
x / x |
|
輸入電壓 |
24 V DC，最大 30 V |
24 V DC，最大 30 V |
24 V DC，最大 30 V |
24 V DC，最大 30 V |
DC 24 V，最大 30 V |
DC 24 V，最大 30 V |
DC 24 V，最大 30 V |
DC 24 V，最大 30 V |
|
絕緣 |
– |
– |
√ |
√ |
√ |
√ |
√ |
√ |
|
每組的輸入數 |
– |
– |
4 個輸入 |
4 個輸入 |
8 個輸入 |
8 個輸入 |
16 個輸入 |
16 個輸入 |
|
輸出數 |
4 |
4 |
8 |
8 |
16 |
16 |
32 |
32 |
|
輸出類型 |
24 V DC |
繼電器 |
24 V DC |
繼電器 |
DC 24 V |
繼電器 |
DC 24 V |
繼電器 |
|
輸出電流 |
0.75 A |
2 A |
0.75 A |
2 A |
0.75 A |
2 A |
0.75 A |
2 A |
|
輸出電壓 DC |
20.4 – 28.8 V |
5 – 30 V |
20.4 – 28.8 V |
5 – 30 V |
20.4 – 28.8 V |
5 – 30 V |
20.4 – 28.8 V |
5 – 30 V |
|
（許可范圍）AC |
– |
5 – 250 V |
– |
5 – 250 V |
– |
5 – 250 V |
– |
5 – 250 V |
|
絕緣 |
– |
– |
√ |
√ |
√ |
√ |
√ |
√ |
|
每組的輸出數 |
– |
– |
4 個輸出 |
4 個輸出 |
4/4/8 個輸出 |
4 個輸出 |
16 個輸出 |
11/11/10 個輸出 |
|
可拆卸的終端插條 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
尺寸 W x H x D（mm） |
46 x 80 x 62 |
46 x 80 x 62 |
71.2 x 80 x 62 |
71.2 x 80 x 62 |
137.3 x 80 x 62 |
137.3 x 80 x 62 |
196 x 80 x 62 |
196 x 80 x 62 |
|
|
全部關于 EM223
|
|
|
|
