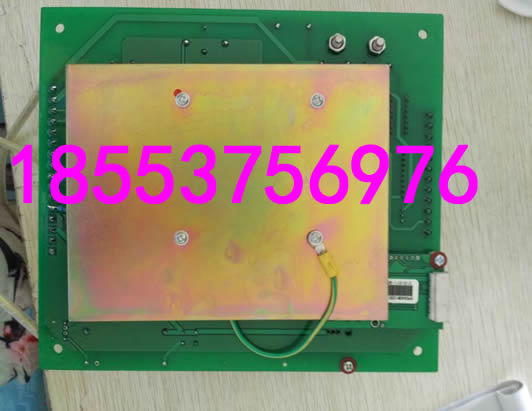

君子喻于義，小人喻于利，KJZ11-ZH處理模塊無欲速，無見小利，咨詢電話185 5375 6976
PLC控制器數字量輸出類型分為：繼電器輸出、晶體管輸出和晶閘管輸出三種類型。
繼電器輸出
不同公共點之間可帶不同的交、直流負載，且電壓也可不同，帶負載電流可達2A/點；但繼電器輸出方式不適用于高頻動作的負載，這是由繼電器的
壽命決 定的。其壽命隨帶負載電流的增加而減少，一般在幾十萬次至幾百萬次之間，有的公司產品可達1000萬次以上，響應時間為10ms。
晶體管輸出
適應于高頻動作，響應時間短，一般為0.2ms左右，但它只能帶 DC 5—30V的負載，最大輸出負載電流為0．5A/點，但每4點不得大于0.8A。
晶閘管輸出
晶閘管（可控硅）帶負載能力為0.2A/點，只能帶交流負載，可適應高頻動作，響應時間為1ms。
對PLC的干擾
在輸入采樣階段，PLC控制器以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后，轉
入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因
此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。
用戶程序執行階段
在用戶程序執行階段，PLC控制器總是按由上而下的順序依次地掃描用戶程序(梯形圖)。在掃描每一條梯形圖時，又總是先掃描梯形圖左邊
的由各觸點構成的控制線路，并按先左后右、先上后下的順序?qū)τ捎|點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該
邏輯線圈在系統RAM存儲區中對應位的狀態；或者刷新該輸出線圈在I/O映象區中對應位的狀態；或者確定是否要執行該梯形圖所規定的特殊
功能指令。
即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區
內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用；相
反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。
輸出刷新階段
當掃描用戶程序結束后，PLC控制器就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經
輸出電路驅動相應的外設。這時，才是PLC控制器的真正輸出。
同樣的若干條梯形圖，其排列次序不同，執行的結果也不同。另外，采用掃描用戶程序的運行結果與繼電器控制裝置的硬邏輯并行運行的結
果有所區別。當然，如果掃描周期所占用的時間對整個運行來說可以忽略，那么二者之間就沒有什么區別了。
一般來說，PLC控制器的掃描周期包括自診斷、通訊等，如下圖所示，即一個掃描周期等于自診斷、通訊、輸入采樣、用戶程序執行、輸出刷
新等所有時間的總和。
