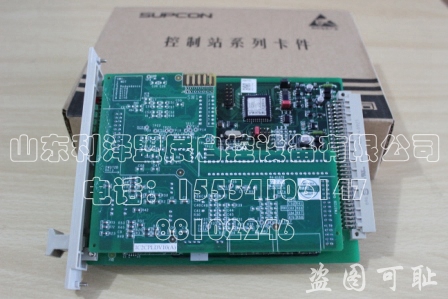

SOE主卡FW422B是整個SOE系統(tǒng)的核心部件（在Scnet中FW422(H)處于與主控制卡同等的地位），負責與從卡FW369(B)進行通訊，采集SOE記錄，并將SOE數據打包上送至SOE服務器。主卡可診斷網絡上各從卡的狀態(tài)，通信網絡、同步網絡的故障情況。
卡件性能參數：
|
技術指標 |
性能參數 |
||
|
供電 |
5V電源 |
（5.0~5.3）VDC，Imax﹤400mA |
|
|
24V電源 |
（24±0.7）VDC，Imax﹤50mA |
||
|
配電 |
配電電壓 |
（24±1）V或（25.5±1）V（配置安全柵選擇） |
|
|
通道短路保護電流 |
（27±2）mA |
||
|
通道數 |
8 |
||
|
通道隔離方式 |
點點隔離 |
||
|
隔離電壓 |
現場側與系統(tǒng)側 500VAC,50Hz,60s |
||
|
通道間 250VAC,50Hz,60s |
|||
|
與SOE從卡的通訊掃描周期 |
﹤5s |
||
|
SOE分辨精度 |
同一SOE主卡內≤1ms |
||
|
不同SOE主卡內≤2ms |
|||
|
輸入阻抗 |
電壓 |
1 MΩ |
|
|
電流 |
250Ω |
||
|
共模抑制比 |
100dB |
||
|
串模抑制比 |
60dB |
||
|
EMC指標 |
|
||
|
抗電快速脈沖群干擾 |
1Kv |
||
|
抗浪涌沖擊干擾 |
2Kv |
||
|
抗射頻電磁波干擾 |
10V/m |
||
|
抗靜電放電干擾 |
空氣放電8kV，接觸放電6kV |
||
|
卡件內存 |
SOE記錄存儲10000條（掉電保持） |
||
|
驅動能力 |
最多可帶16個SOE從卡 |
||
山東利澤盟展自控設備有限公司 免費技術咨詢熱線 15554106147 0531-88012246
端子板
|
部件型號 |
部件名稱 |
適用范圍 |
單位 |
備注 |
|
TB422-U |
秒脈沖轉換端子板 |
|
塊 |
當項目中需要將GPS |
山東利澤盟展自控設備有限公司 免費技術咨詢熱線 15554106147 0531-88012246
配套組件
|
描述 |
型號 |
備注 |
|
SSOE軟件 |
FW152 |
SOE管理軟件 |
|
RS485雙絞電纜 |
FW418 |
通訊電纜 |
