型號：ERC-1005
名稱：無風扇工控機
供應：大剛智控（深圳）有限公司
Takan Inbligent Controls(ShenZhen)CO.,LTD
座機 0755-66600960
手機 13631689081
Q Q 2522694473
網址 http://www.takansz.com/
可抽拉、模塊化、高可靠性
提供現場需要多種應用接口
滿足超多個存儲種類
超簡易的安裝、維護
全密封無風扇設計

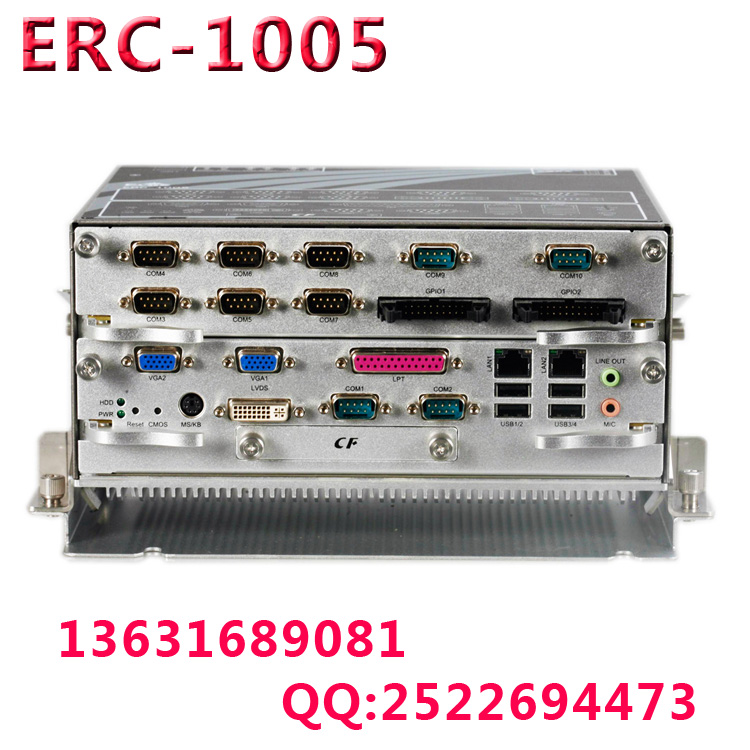

ERC-1005是一款無風扇低功耗整機，板載Inb@ ATOM™ D525/N455 處理器,整機系統架構采用模塊板+背板設計方案，各模塊之間連接采用歐式插針連接，保證高可靠性的運行環境；無風扇低功耗設計，機殼采用鈑金件+鋁合金結構，外形尺寸小巧，結構緊湊，充分考慮散熱和接口的可擴展性；具有優良的密封防塵、散熱與抗振性能，是一款面向軌道交通、工業現場自動化控制的嵌入式整機。
產品規格
|
系統配置 |
處理器： |
Inb@ ATOM™ D525 1.8GHz /N455 1.66GHz |
|
芯片組： |
Inb@ ATOM™ D525/N455 + ICH8M |
|
|
內存： |
2GB DDRIII 內存，支持2GB 內存 |
|
|
顯示 |
VGA： |
2個，VGA1（分辨率2048×1536）；VGA2（分辨率1280×800） |
|
LVDS： |
1 個單通道LVDS（采用DVI 連接器）（分辨率1280 x800） |
|
|
I/O接口 |
網口： |
2個10/100/1000Mbps RJ45網口，LAN1支持網絡喚醒 |
|
串口： |
10個RS-232串口，其中3個RS-232/422/485接口 |
|
|
LPT： |
1個LPT |
|
|
USB： |
6個USB2.0接口 |
|
|
PS/2： |
1 個KB/MS |
|
|
GPIO： |
32 路 GPIO（其中16 路為隔離GPIO） |
|
|
音頻： |
1組音頻接口，支持MIC-IN/LINE-OUT |
|
|
CF： |
1個CF卡接口 |
|
|
擴展總線： |
PCI-104擴展 |
|
|
工作環境： |
-20℃～65℃；(CF卡、電子盤) -5℃～ 50℃（監控級機械硬盤） -5℃～ 40℃ ( 機械硬盤) 5%～ 90% 40℃（非凝結狀態） |
|
|
儲存環境： |
-40℃～60℃ ； 5%～90% 40℃（非凝結狀態） |
|
|
電源： |
DC24V（12V~24V）輸入，可選配AC 100-240V 電源適配器 |
|
|
外形尺寸(W×H×D)： |
245mm（W）×117.8mm(H)×196mm(D) |
|
訂購信息
|
型號 |
描述 |
|
ERC-1005-01 |
低功耗無風扇嵌入式整機ATOM N455 1.6G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/4G CF/DC12~24V 輸入/ 活動可翻轉90°支架 |
|
ERC-1005-02 |
低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/4G CF/DC12~24V 輸入/ 活動可翻轉90°支架 |
|
ERC-1005-03 |
低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/500G 硬盤/DC12~24V 輸入/90W適配器/ 固定支架 |
|
ERC-1005-04 |
低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/ 監控級500G 硬盤/DC12~24V 輸入/90W適配器 |
|
適配器組件 |
60W/FSP060-DBAB1/ 接線端子/ 端子頭 |
