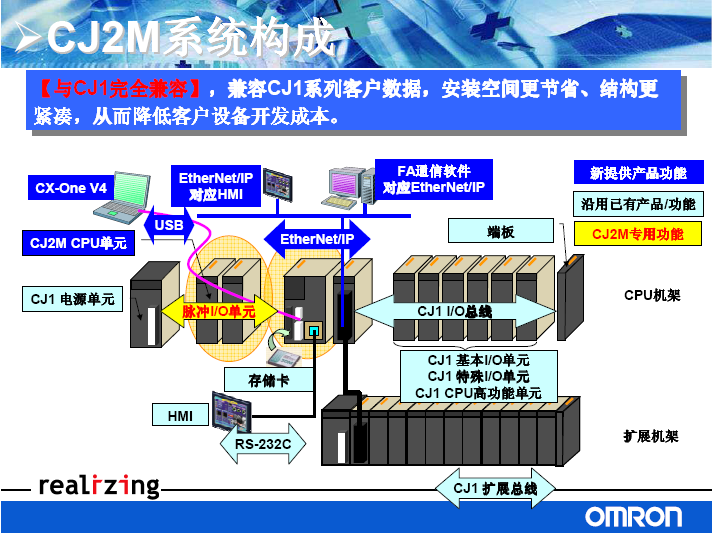

| 型號 | CJ2H- | CJ2M- | |||||||||||
| 項目 |
CPU64 (-EIP) |
CPU65 (-EIP) |
CPU66 (-EIP) |
CPU67 (-EIP) |
CPU68 (-EIP) |
CPU 11/31 |
CPU 12/32 |
CPU 13/33 |
CPU 14/34 |
CPU 15/35 |
|||
| 程序容量 | 50K步 | 100K步 | 150K步 | 250K步 | 400K步 | 5K步 | 10K步 | 20K步 | 30K步 | 60K步 | |||
| 輸入輸出點數 | 2560點 | ||||||||||||
| 處理速度 | 通用處理時間(總量) |
通常模式 ： CJ2H-CPU6□-EIP ：200μs *1 CJ2H-CPU6□：100μs |
通常模式 ： CJ2M-CPU3□：270μs *1 CJ2M-CPU1□：160μs |
||||||||||
| 指令執行時間 |
基本指令 ：0.016μs～ 應用指令 ：0.048μs～ |
基本指令 ：0.04μs～ 應用指令 ：0.06μs～ |
|||||||||||
| 中斷 | I/O中斷、外部中斷 |
中斷任務的啟動時間 ：26μs或17μs *2 (單元Ver.1.0時為30μs) 至周期執行任務的恢復時間 ：11μs或8μs *2 (單元Ver.1.0時為15μs) |
中斷任務的啟動時間 ： 31μs 至周期執行任務的恢復時間 ： 10μs |
||||||||||
| 定時中斷 |
最小時間間隔 ：0.2ms或0.1ms *2 (以0.1ms單位設定) |
最小時間間隔 ： 0.4ms(以0.1ms單位設定) |
|||||||||||
|
中斷任務的啟動時間 ：22μs或13μs *2 (單元Ver.1.0時為27μs) 至周期執行任務的恢復時間 ：11μs或8μs *2 (單元Ver.1.0時為15μs) |
中斷任務的啟動時間 ： 30μs 至周期執行任務的恢復時間 ： 11μs |
||||||||||||
| 可安裝單元數 | 1個機架(CPU或擴展)10臺。整個基本系統最多為40臺。 | ||||||||||||
| 擴展機架數 | 最多3個 | ||||||||||||
| CIO | 輸入輸出繼電器 | 2560點(160CH) 0000～0159CH | |||||||||||
| 數據鏈接繼電器 | 3200點(200CH) 1000～1199CH | ||||||||||||
| 同步數據鏈接繼電器 | 1536點(96CH) 1200～1295CH | ── | |||||||||||
| CPU總線單元繼電器 | 6400點(400CH) 1500～1899CH | ||||||||||||
| 特殊I/O單元繼電器 | 15360點(960CH) 2000～2959CH | ||||||||||||
| 串行PLC鏈接繼電器 | ── | 1440點(90CH) 3100～3189CH | |||||||||||
| DeviceNet繼電器 | 9600點(600CH) 3200～3799CH | ||||||||||||
|
內部輔 助繼電器 |
通道I/O(CIO)區 | 3200點(200CH) 1300～1499CH、37504點(2344CH) 3800～6143CH 無外部輸入輸出功能 | |||||||||||
| W繼電器 | 8192點(512CH) W000～W511CH 無外部輸入輸出功能 | ||||||||||||
| 保持繼電器 |
8192點(512CH) H000～H511CH 只能在程序上使用，斷電復位以及模式切換時也能保持ON/OFF H512～H1535為功能塊專用繼電器 (只能在FB范例區域(變量的內部分配范圍)中進行設定。) |
||||||||||||
| 特殊輔助繼電器 |
可讀取/不可寫入 ：31744點(1984CH) ·7168點(448CH) A000～A447CH ·24576點(1536CH) A10000～A11535CH *3 可讀取/可寫入 ：16384點(1024CH) A448～A1471CH *3 |
||||||||||||
| 暫存繼電器 | 16點 TR0～15 | ||||||||||||
| 定時器 | 4096點 T0000～T4095(與計數器不同) | ||||||||||||
| 計數器 | 4096點 C0000～C4095(與定時器不同) | ||||||||||||
| 數據存儲器(DM) |
32K字 *4 ·特殊I/O單元用DM區域 ：D20000～D29599(100CH×96單元) ·CPU總線單元用DM區域 ：D30000～D31599(100CH×16單元) |
||||||||||||
| 擴展數據存儲器(EM) |
32K字/1 BANK×1～最大25 BANK ： E00_00000～最大E18_32767 *4、*5 |
32K字/1 BANK×1～最大4 BANK ： E00_00000～最大E3_32767 *4 |
|||||||||||
|
32K字 ×4 BANK |
32K字 ×4 BANK |
32K字 ×10 BANK |
32K字 ×15 BANK |
32K字 ×25 BANK |
32K字×1 BANK |
32K字 ×4 BANK |
|||||||
| 可強制置位/復位的區域 *6 | 使用EM強制置位/復位功能時 |
BANK 0～3 |
BANK 0～3 |
BANK 0～9 |
BANK 0～E |
BANK 0～18 |
BANK 0 | BANK 0～3 | |||||
| 指定地址自動分配時 | BANK 3 | BANK 3 |
BANK 6～9 |
BANK 7～E |
BANK 11～18 |
── | |||||||
| 變址寄存器 |
IR0～15 用于寄存器間接參考的保存I/O存儲器有效地址的專用寄存器。 (可用于單個任務/任務間共享) |
||||||||||||
| 周期執行任務標記 | 128點 | ||||||||||||
