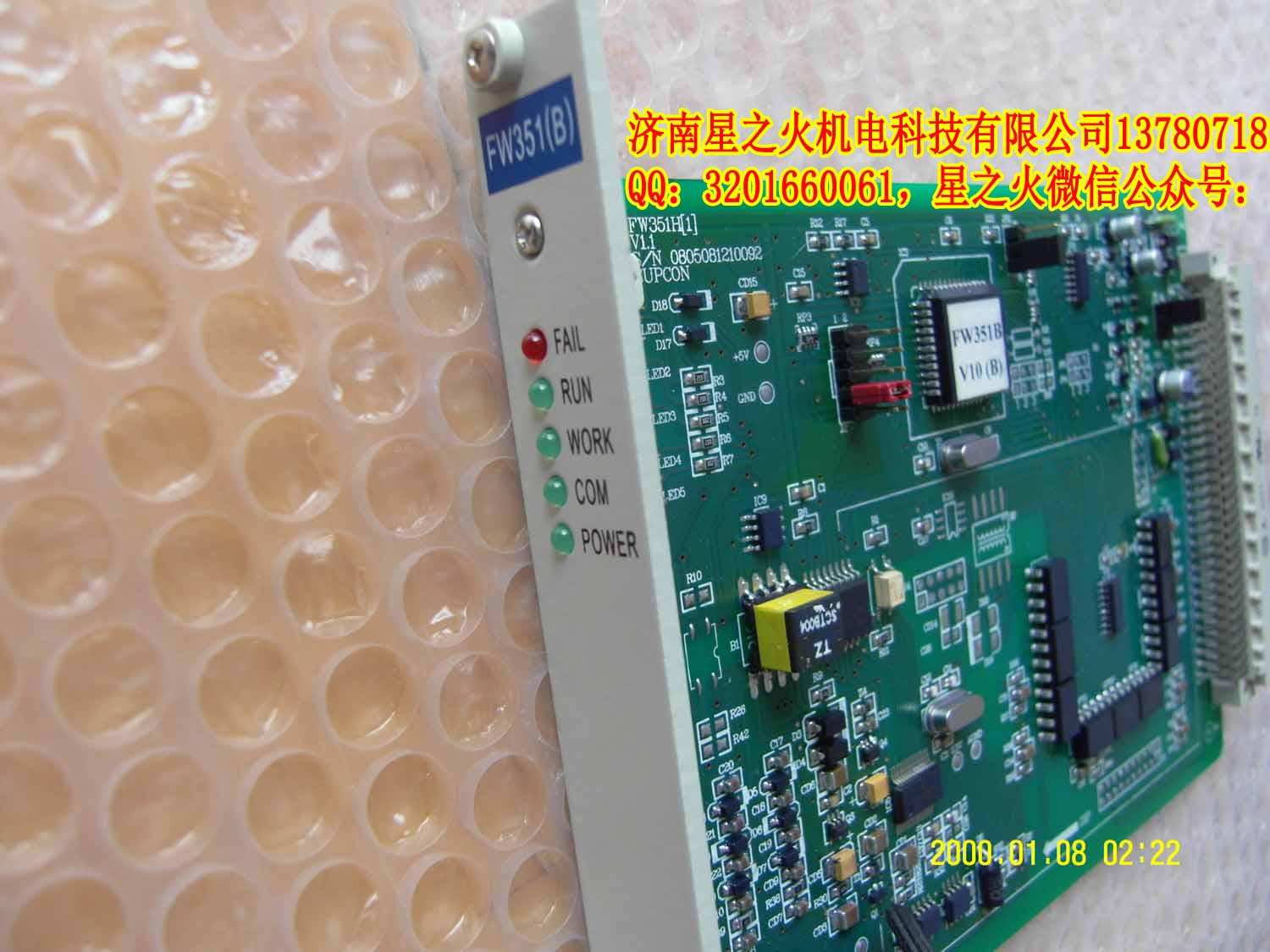

標準信號輸入卡FW351(B)
●8路點點隔離的標準電壓、電流信號輸入卡；
●可調理標準II、III型電壓信號和標準II、III型電流信號；
●采樣III型信號時，卡件具有斷線檢測功能，一旦檢測到斷線，即上送‘斷線’信號；
●通過配置相應的端子板金額配電模塊，卡件可以對外提供點點隔離的24V或25.5V配電電壓；
●卡件可按1:1冗余配置
當FW351（B）卡處于上電狀態時，若需對其對應的DB25線進行插拔操作，應先將FW351（B）卡從機籠中拔出（確保其未帶電），完成對應DB25線的插拔操作后，再將卡件插回機籠。
舉例：FW351（B）卡既可用于測量標準電壓信號，也可用于測量標準電流信號。在工程應用中，對應不同的信號類型，有兩處地方需要進行正確設置。分別為：工程組態時，在I/O通道參數設置中需要選擇正確的信號類型和相匹配的端子板。
例如：現場儀表為變送器，該變送器自帶電源，輸出標準III型電流信號，卡件采用冗余工作方式。在工程應用中就應選用一塊型號為TB351-IRU的端子板與此冗余卡件相匹配，I/O卡件組態時選中冗余工作方式，I/O點參數組態時選擇信號類型為“電流（4~20）mA”。此外，卡件的JP1跳線跳“冗余”模式。
FW351（B）標準信號輸入卡為8路點點隔離的標準電壓、電流信號輸入卡，該卡件可調理的信號有標準II、III型電壓信號和標準II、III型電流信號。卡件各采樣通道之間采用了點點隔離的技術?？砂?：1冗余配置使用。
在采樣III型信號時Ｏ諻351（B）具有斷線檢測功能，一旦檢測到某一路斷線，即上送當路的。
●卡件性能指標
|
型號 |
FW351(B) |
|
|
電源 |
||
|
供電 |
5V電源 （5.0—5.3）VDC，Imax<150mA |
|
|
24V電源 （24+0.7）VDC，Imax<10mA |
||
|
配電 |
配電電壓（24±1）VDC或（25.5±1）VDC（配置安全柵選擇） |
|
|
通道短路保護（27±2）mA |
||
|
技術指標 |
||
|
通道數 |
8路 |
|
|
通道隔離方式 |
點點隔離 |
|
|
隔離電壓 |
現場側與系統側 500VAC,50HZ,60S |
|
|
通道間 500VAC,50HZ,60S |
||
|
掃描周期 |
50ms，200ms |
|
|
信號類型 |
電壓 （0-5）VDC，（1-5）VDC |
|
|
電流 （0-10）mA，（4-20）mA |
||
|
精度 |
電壓 ±0.05%FS |
|
|
電流 ±0.1%FS |
||
|
輸入阻抗 |
電壓 1MΩ |
|
|
電流 250Ω |
||
|
共模抑制比 |
120dB |
|
|
串模抑制比 |
60dB |
|
|
EMC指標 |
||
|
抗電快速脈沖群干擾 |
1kV |
|
|
抗浪涌沖擊干擾 |
2kV |
|
|
抗射頻電磁波干擾 |
10V/m |
|
|
抗靜電放電干擾 |
空氣放電8kV，接觸放電6kV |
|
