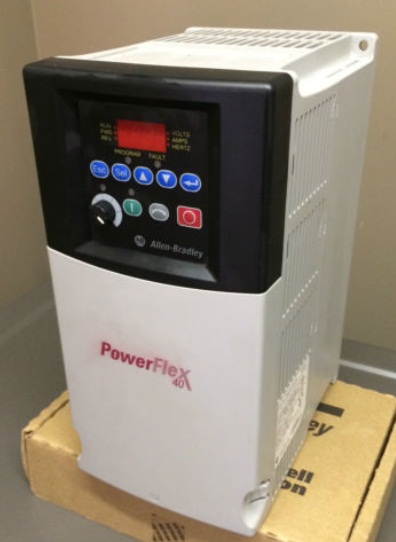

20G1ANC456JN0NNNNN 20G1ANC456JN0NNNNN 20G1ANC456JN0NNNNN現貨
羅克韋爾(A-B)變頻器大量到貨，請來電咨詢。
陜西欣鴻然自動化設備有限公司
聯系人:寧超
熱
線：029-83338136
手 機：15339052544
Q
Q:1293858601
郵箱:1293858601@qq.com
傳真:029-83561013
集散控制系統簡稱DCS，也可直譯為“分散控制系統”或“分布式計算機控制系統”。它采用控制分散、操作和管理集中的基本設計思想，采用多層分級、合作自治的結構形式。其主要特征是它的集中管理和分散控制。目前DCS在電力、冶金、石化等各行各業都獲得了極其廣泛的應用。
DCS通常采用分級遞階結構，如圖3.1所示，每一級由若干子系統組成，每一個子系統實現若干特定的有限目標，形成金字塔結構。
oNormal"
style="TEXT-INDENT: 21pt">
可靠性是DCS發展的生命，要保證DCS的高可靠性主要有三種措施：一是廣泛應用高可靠性的硬件設備和生產工藝；二是廣泛采用冗余技術；三是在軟件設計上廣泛實現系統的容錯技術、故障自診斷和自動處理技術等。當今大多數集散控制系統的MTBF可達幾萬甚至幾十萬小時。
近年來，在DCS關聯領域有許多新進展，主要表現在如下一些方面。
(1)系統功能向開放式方向發展
傳統DCS的結構是封閉式的，不同制造商的DCS之間難以兼容。而開放式的DCS將可以賦予用戶更大的系統集成自主權，用戶可根據實際需要選擇不同廠商的設備連同軟件資源連入控制系統，達到最佳的系統集成。這里不僅包括DCS與DCS的集成，更包括DCS與PLC、FCS及各種控制設備和軟件資源的廣義集成。
(2)儀表技術向數字化、智能化、網絡化方向發展
工業控制設備的智能化、網絡化發展，可以促使過程控制的功能進一步分散下移，實現真正意義上的“全數字”、“全分散”控制。另外，由于這些智能儀表具有的精度高、重復性好、可靠性高，并具備雙向通信和自診斷功能等特點，致使系統的安裝、使用和維護工作更為方便。
(3)工控軟件正向先進控制方向發展
廣泛應用各種先進控制與優化技術是挖掘并提升DCS綜合性能最有效、最直接、也是最具價值的發展方向，主要包括先進控制、過程優化、信息集成、系統集成等軟件的開發和產業化應用。在未來，工業控制軟件也將繼續向標準化、網絡化、智能化和開放性發展方向。
(4)系統架構向FCS方向發展
單純從技術而言，現階段現場總線集成于DCS可以有三種方式：①
現場總線于DCS系統I/O總線上的集成――通過一個現場總線接口卡掛在DCS的I/O總線上，使得在DCS控制器所看到的現場總線來的信息就如同來自一個傳統的DCS設備卡一樣。例如Fisher-Rosemount公司推出的DeltaV系統采用的就是此種集成方案。②
現場總線于DCS系統網絡層的集成――就是在DCS更高一層網絡上集成現場總線系統，這種集成方式不需要對DCS控制站進行改動，對原有系統影響較小。如Smar公司的302系列現場總線產品可以實現在DCS系統網絡層集成其現場總線功能。③
現場總線通過網關與DCS系統并行集成――現場總線和DCS還可以通過網關橋接實現并行集成。如SUPCON的現場總線系統，利用HART協議網橋連接系統操作站和現場儀表，從而實現現場總線設備管理系統操作站與HART協議現場儀表之間的通信功能。
一直以來DCS的重點在于控制，它以“分散”作為關鍵字。但現代發展更著重于全系統信息綜合管理，今后“綜合”又將成為其關鍵字，向?qū)崿F(xiàn)控制體系、運行體系、計劃體系、管理體系的綜合自動化方向發展，實施從最底層的實時控制、優化控制上升到生產調度、經營管理，以至最高層的戰略決策，形成一個具有柔性、高度自動化的管控一體化系統。
DCS的軟件體系如圖3.2所示，通?？梢詾橛脩籼峁┫喈?dāng)豐富的功能軟件模塊和功能軟件包，控制工程師利用DCS提供的組態軟件，將各種功能軟件進行適當?shù)摹敖M裝連接”（即組態），生成滿足控制系統的要求各種應用軟件。
(1)現場控制單元的軟件系統
現場控制單元的軟件主要包括以實時數據庫為中心的數據巡檢、控制算法、控制輸出和網絡通信等軟件模塊組成。
實時數據庫起到了中心環節的作用，在這里進行數據共享，各執行代碼都與它交換數據，用來存儲現場采集的數據、控制輸出以及某些計算的中間結果和控制算法結構等方面的信息。數據巡檢模塊用以實現現場數據、故障信號的采集，并實現必要的數字濾波、單位變換、補償運算等輔助功能。DCS的控制功能通過組態生成，不同的系統，需要的控制算法模塊各不相同，通常會涉及以下一些模塊：算術運算模塊、邏輯運算模塊、PID控制模塊、變型PID模塊、手自動切換模塊、非線性處理模塊、執行器控制模塊等等?？刂戚敵瞿K主要實現控制信號以故障處理的輸出。
(2)操作站的軟件系統
DCS中的操作站用以完成系統的開發、生成、測試和運行等任務，這就需要相應的系統軟件支持，這些軟件包括操作系統、編程語言及各種工具軟件等。一套完善的DCS，在操作站上運行的應用軟件應能實現如下功能：實時數據庫、網絡管理、歷史數據庫管理、圖形管理、歷史數據趨勢管理、數據庫詳細顯示與修改、記錄報表生成與打印、人機接口控制、控制回路調節、參數列表、串行通信和各種組態等。
DCS在控制上的最大特點是依靠各種控制、運算模塊的靈活組態，可實現多樣化的控制策略以滿足不同情況下的需要，使得在單元組合儀表實現起來相當繁瑣與復雜的命題變得簡單。隨著企業提出的高柔性、高效益的要求，以經典控制理論為基礎的控制方案已經不能適應，以多變量預測控制為代表的先進控制策略的提出和成功應用之后，先進過程控制受到了過程工業界的普遍關注。需要強調的是，廣泛應用各種先進控制與優化技術是挖掘并提升DCS綜合性能最有效、最直接、也是最具價值的發展方向。
在實際過程控制系統中，基于PID控制技術的系統占80%以上，PID回路運用優劣在實現裝置平穩、高效、優質運行中起到舉足輕重的作用，各DCS廠商都以此作為搶占市場的有力競爭砝碼，開發出各自的PID自整定軟件。另外，根據DCS的控制功能，在基本的PID算法基礎上，可以開發各種改進算法，以滿足實際工業控制現場的各種需要，諸如帶死區的PID控制、積分分離的PID控制、微分先行的PID控制、不完全微分的PID控制、具有邏輯選擇功能的PID控制等等。
與傳統的PID控制不同，基于非參數模型的預測控制算法是通過預測模型預估系統的未來輸出的狀態，采用滾動優化策略計算當前控制器的輸出。根據實施方案的不同，有各種算法，例如，內模控制、模型算法控制、動態矩陣控制等。目前，實用預測控制算法已引入DCS，例如IDCOM控制算法軟件包已廣泛應用于加氫裂化、催化裂化、常壓蒸餾、石腦油催化重整等實際工業過程。此外，還有霍尼韋爾公司的HPC，橫河公司的PREDICTROL，山武霍尼韋爾公司在TDC-3000LCN系統中開發的基于卡爾曼濾波器的預測控制器等等。這類預測控制器不是單純把卡爾曼濾波器置于以往預測控制之前進行噪聲濾波，而是把卡爾曼濾波器作為最優狀態推測器，同時進行最優狀態推測和噪聲濾波。
先進控制算法還有很多。目前，國內、外許多控制軟件公司和DCS廠商都在競相開發先進控制和優化控制的工程軟件包，希望在組態軟件中嵌入先進控制和優化控制策略。
DCS的開發過程主要是采用系統組態軟件依據控制系統的實際需要生成各類應用軟件的過程。組態軟件功能包括基本配置組態和應用軟件組態。基本配置組態是給系統一個配置信息，如系統的各種站的個數、它們的索引標志、每個控制站的最大點數、最短執行周期和內存容量等。應用軟件的組態則包括比較豐富的內容，主要包括以下幾個方面。
(1)控制回路的組態
控制回路的組態在本質上就是利用系統提供的各種基本的功能模塊，來構成各種各樣的實際控制系統。目前各種不同的DCS提供的組態方法各不相同，歸納起來有指定運算模塊連接方式、判定表方式、步驟記錄方式等等。
指定運算模塊連接方式是通過調用各種獨立的標準運算模塊，用線條連接成多種多樣的控制回路，最終自動生成控制軟件，這是一種信息流和控制功能都很直觀的組態方法。判定表方式是一種純粹的填表形式，只要按照組態表格的要求，逐項填入內容或回答問題即可，這種方式很利于用戶的組態操作。步驟記入方式是一種基于語言指令的編寫方式，編程自由度大，各種復雜功能都可通過一些技巧實現，但組態效率較低。另外，由于這種組態方法不夠直觀，往往對組態工程師在技術水平和組態經驗有較高的要求。
(2)實時數據庫生成
實時數據庫是DCS最基本的信息資源，這些實時數據由實時數據庫存儲和管理。在DCS中，建立和修改實時數據庫記錄的方法有多種，常用的方法是用通用數據庫工具軟件生成數據庫文件，系統直接利用這種數據格式進行管理或采用某種方法將生成的數據文件轉換為DCS所要求的格式。
(3)工業流程畫面的生成
DCS是一種綜合控制系統，它必須具有豐富的控制系統和檢測系統畫面顯示功能。顯然，不同的控制系統，需要顯示的畫面是不一樣的?？偟膩碚f，結合總貌、分組、控制回路、流程圖、報警等畫面，以字符、棒圖、曲線等適當?shù)男问奖硎境龈鞣N測控參數、系統狀態，是DCS組態的一項基本要求。此外，根據需要還可顯示各類變量目錄畫面、操作指導畫面、故障診斷畫面、工程師維護畫面和系統組態畫面。
(4)歷史數據庫的生成
所有DCS都支持歷史數據存儲和趨勢顯示功能，歷史數據庫通常由用戶在不需要編程的條件下，通過屏幕編輯編譯技術生成一個數據文件，該文件定義了各歷史數據記錄的結構和范圍。歷史數據庫中數據一般按組劃分，每組內數據類型、采樣時間一樣。在生成時對各數據點的有關信息進行定義。
(5)報表生成
DCS的操作員站的報表打印功能也是通過組態軟件中的報表生成部分進行組態，不同的DCS在報表打印功能方面存在較大的差異。一般來說，DCS支持如下兩類報表打印功能：一是周期性報表打印，二是觸發性報表打印，用戶根據需要和喜好生成不同的報表形式。
