產品簡介

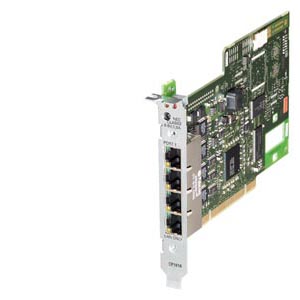

西門子CP1616通訊卡
西門子CP1616通訊卡
產品價格：￥1
上架日期：2015-06-24 15:28:19
產地：西門子CP1616通訊卡
發貨地：上海
供應數量：不限
最少起訂：1件
瀏覽量：71
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    西門子CP1616通訊卡              西門子CP1616通訊卡               西門子CP1616通訊卡

    西門子CP 1616網卡，西門子CP1616以太網通訊處理器，西門子6GK1161-6AA02 ，西門子主板6GK1161-6AA02

    http://www.jdzj.com/p2/2015-6-24/2697383.html

    上海西萬自動化科技有限公司
    聯系人：黃杰（維修/銷售工程師）
    24小時銷售及維修熱線：15921395152
    電 話：021-31662087
    傳 真：021-6722 6711
    Q  Q :  1121451914
    地址：上海市金山區楓蘭路128號



    概述


    • PCI 模塊，用于將 PC 和 SIMATIC 編程器/PC 連接到 PROFINET IO（通用密鑰 3.3 V 和 5 V；33 MHz/66 MHz；32 位，在 64 位 PCI-X 系統中運行）
    • 全雙工/半雙工，帶自感應功能
    • 帶以太網實時 ASIC ERTEC 400
    • 集成式 4 端口實時交換器
    • 通訊服務：
      • PROFINET IO 控制器和/或 PROFINET IO 設備
      • 支持運動控制應用中的同步實時模式
    • 直接存儲器訪問，性能高
    • 通過 SNMP，集成在網絡管理系統中
    • 用于模塊安裝，起動和操作的寬范圍診斷
    • 強大的組態工具在該模塊的供貨范圍內

    Benefits


    • 帶PROFINET 現場設備與工業以太網的連接
    • 理想用于通過集成的 4 端口實時交換機安裝在局域網中
    • 如果用作 PROFINET IO 控制器，通過 IO-Base 接口，可直接存儲訪問過程數據
    • 通過實時 ASIC ERTEC400 以及 PROFINET RT 和 IRT 支持，可減輕主機 CPU 的負荷，使 PC 具有較高的計算能力
    • 支持運動控制應用中的同步實時模式
    • 采用開發包DK-16xx PNIO，可方便地移植到不同操作系統
    • 即使在 PC 斷開時，亦能通過可選外部電源進行交換操作（僅在 RT 模式下）
    • 借助于集成的 Autocrossover 功能，可使用非交叉電纜。

    Area of application

    CP 1616 使能 SIMATIC PG/PC 和工業 PC 連接于 PROFINETIO 的 PCI 插槽。

    CP 1616 為 PC 上的控制任務提供高性能的支持（基于 PC 機的控制，數字控制，機器人控制）。

    借助于 IRT（同步實時），該通訊處理器非常適用于運動控制領域?qū)r間要求嚴格的同步閉環控制。

    使用集成的 4 端口交換機，可經濟實現具有不同拓?fù)浣Y(jié)構的系統解決方案和組態。

    CP1616 提供有 SIMATIC 編程器/PC 和工控機，帶通訊功能：

    • PROFINET IO 控制器和/或 PROFINET IO 設備

    使用 DK-16xx PNIO 開發包，可將模塊集成到任何操作系統中。

    Design

    • 工業以太網
      • 帶以太網實時 ASIC ERTEC 400
      • 4 個 RJ45 接頭
      • 集成 4 端口實時交換機，用于工業以太網 10/100Mbit/s
      • 半/全雙工
      • 自感應/自動協商/自動協商
    • PCI 接口：
      • PCI 2.2
      • 32 位，用于在 64 位 PCI X 系統中執行
      • 33 MHz 或 66 MHz
      • 通用鍵 3.3 V and 5 V
      • 通過 PCI 標準機制安裝（即插即用）
    • 主機接口/處理器：
      • 內置雙端口 RAM
      • 內置程序閃存
      • 內置 ARM946 RISK 處理器（32 位），用于預處理
    • 電源：
      • 工作電壓：5 V，通過 PCI
      • 可選外部 6 至 9 V DC 電源，用于 PC 斷開時的交換機運行
    • 規格：
      • 短 PCI 格式

    Functions

    CP 1616 可作為 PROFINET IO 控制器和/或 PROFINET IO 設備運行，它將過程映象（輸入數據和輸出數據）存儲在通訊處理器的存儲區。帶同時控制器和設備模式，僅控制器或設備可在 IRT 模式下運行。CP 1616 可自動執行與 IO 設備的高性能數據傳輸。

    實時

    支持實時和同步實時 PROFINET 以太網實時特性。CP 1616 的實時以太網特性可保證極短的循環時間，具有高精度的時鐘脈沖速率。

    分?jǐn)?/strong>

    根據工業要求，使用 4 端口實時交換機，可以組態具有支線的總線型拓?fù)浣Y(jié)構網絡，無需外部交換機部件。

    借助于獨立外部電源供電功能，即使在 PC 斷開時仍能執行交換功能。

    軟件包

    DK-16xx PN IO 開發工具包；
    用于作為 PROFINET IO 控制器和 IO 設備的 CP 1616 的源代碼形式驅動程序和 IO-Base 軟件，用于移植到其它帶有 IO-Base 接口、基于 PC 的操作系統：

    • PROFINET 通訊：
      • PROFINET IO 控制器：
        帶PROFINET 現場設備與工業以太網的連接
      • PROFINET IO 設備：
        用于與 PROFINET IO 控制器通過實時通訊連接，符合 PROFINET 標準
    • 通過 PROFINET IRT，同步實時數據訪問；
      可保證極短的循環時間，高精度的時鐘脈沖速率；
      通過優化抖動精度、等時模式和循環時間，可實現高性能的運動控制應用。
    • 直接存儲訪問過程數據；
      IO 設備的過程數據總是一致的。IO 編程接口為 PC 編程器提供傳輸數據的功能調用。
    • 該接口不僅提供為快速存取 PROFINET IO 控制器，還提供移植到其它操作系統環境（例如 VX Works，QNX，RMOS，RTX）的基礎。
    • CP 1616 的 ROFINET IO 控制器的 基于 IO 接口與 SOFTNET PN IO 接口兼容
    • CP 1616 在功能上與 CP 1604 兼容

    使用 DK-16xx PN IO 開發工具包，CP1616 通訊處理器可集成到任何基于 PC 操作系統環境中。開發包包括驅動程序和 IO-Base 源代碼，以及傳送指令和執行 SUSE Linux 10 的示例代碼。

    用戶接口

    通過C語言庫的編程接口

    如果想通過 C/C++ 直接使用 PROFINET IO 控制器或 IO 設備功能，則還需要 IO-Base 接口。該接口在結構上類似于 PROFIBUS 模塊 CP 5613 和 CP 5614 的 DP Base 接口。因此，可將現有 PROFIBUS DP 主站應用程序移植到 PN IO-Controller 應用程序中。

    診斷

    通過 STEP 7 或 SNMP，可提供豐富的診斷選項，包括：

    • 一般診斷功能
    • 連接診斷
    • 指定 PROFINET 現場設備的診斷
    • 通過 SNMP，集成在網絡管理系統中

    組態

    CP 1616 使用 STEP7/NCMPC，V5.3 SP2 及以上進行組態。NCM PC 包含在模塊的供貨范圍內。

    COMMUNICATION PROCESSOR CP 1616 PCI-CARD (32 BIT; 33/66MHZ; 3.3/5V) WITH ASIC ERTEC 400 FOR CONNECT. TO PROFINET IO WITH 4-PORT-REAL-TIME-SWITCH (RJ45) VIA DEVELOPMENT KIT DK-16XX PN IO; NCM PC

    電源模塊

    6ES7 407-0DA02-0AA0 電源模塊(4A)

    6ES7 407-0KA02-0AA0 電源模塊(10A)

    6ES7 407-0KR02-0AA0 電源模塊(10A)冗余

    6ES7 407-0RA02-0AA0 電源模塊(20A)

    6ES7 405-0DA02-0AA0 電源模塊(4A)

    6ES7 405-0KA02-0AA0 電源模塊(10A)

    6ES7 405-0RA01-0AA0 電源模塊(20A)

    6ES7 971-0BA00 備用電池

    CPU

    6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存

    6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM

    6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM

    6ES7 400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)

    6ES7 400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)

    6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存

    6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存

    6ES7 414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存

    6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽

    6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽

    6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存

    6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽

    6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽

    6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存

    6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存

    6ES7 417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存

    內存卡

    6ES7 955-2AL00-0AA0 2 X 2M字節 RAM

    6ES7 955-2AM00-0AA0 2 X 4M字節 RAM

    6ES7 952-0AF00-0AA0 64K字節 RAM

    6ES7 952-1AH00-0AA0 256K字節 RAM

    6ES7 952-1AK00-0AA0 1M字節 RAM

    6ES7 952-1AL00-0AA0 2M字節 RAM

    6ES7 952-1AM00-0AA0 4M字節 RAM

    6ES7 952-1AP00-0AA0 8M字節 RAM

    6ES7 952-1AS00-0AA0 16M字節 RAM

    6ES7 952-1AY00-0AA0 64M字節 RAM

    6ES7 952-0KF00-0AA0 64K字節 FLASH EPROM

    6ES7 952-0KH00-0AA0 256K字節 FLASH EPROM

    6ES7 952-1KK00-0AA0 1M字節 FLASH EPROM

    6ES7 952-1KL00-0AA0 2M字節 FLASH EPROM

    6ES7 952-1KM00-0AA0 4M字節 FLASH EPROM

    6ES7 952-1KP00-0AA0 8M字節 FLASH EPROM

    6ES7 952-1KS00-0AA0 16M字節 FLASH EPROM

    6ES7 952-1KT00-0AA0 32M字節 FLASH EPROM

    6ES7 952-1KY00-0AA0 64M字節 FLASH EPROM

    開關量輸入模板

    6ES7 421-7BH01-0AB0 開關量輸入模塊(16點,24VDC)中斷

    6ES7 421-1BL01-0AA0 開關量輸入模塊(32點,24VDC)

    6ES7 421-1EL00-0AA0 開關量輸入模塊(32點,120VUC)

    6ES7 421-1FH20-0AA0 開關量輸入模塊(16點,120/230VUC)

    6ES7 421-7DH00-0AB0 開關量輸入模塊(16點,24V到60VUC)

    開關量輸出模板

    6ES7 422-1BH11-0AA0 開關量輸出模塊(16點,24VDC，2A）

    6ES7 422-1BL00-0AA0 32點輸出，24VDC,0.5A

    6ES7 422-7BL00-0AB0 32點輸出，24VDC,0.5A,中斷

    6ES7 422-1FH00-0AA0 16點輸出，120/230VAC，2A

    6ES7 422-1HH00-0AA0 16點輸出，繼電器，5A

    模擬量模塊

    6ES7 431-0HH00-0AB0 16路模擬輸入，13位

    6ES7 431-1KF00-0AB0 8路模擬輸入，13位，隔離

    6ES7 431-1KF10-0AB0 8路模擬輸入，14位，隔離，線性化

    6ES7 431-1KF20-0AB0 8路模擬輸入，14位，隔離

    6ES7 431-7QH00-0AB0 16路模擬輸入，16位，隔離

    6ES7 431-7KF00-0AB0 8路模擬輸入，16位，隔離，熱電偶

    6ES7 431-7KF10-0AB0 8路模擬輸入，16位，隔離，熱電阻

    6ES7 432-1HF00-0AB0 8路模擬輸出，13位，隔離

    功能模板

    6ES7 450-1AP00-0AE0 FM450-1計數器模板

    6ES7 451-3AL00-0AE0 FM451定位模板

    6ES7 452-1AH00-0AE0 FM452電子凸輪控制器

    6ES7 453-3AH00-0AE0 FM453定位模板

    6ES7 455-0VS00-0AE0 FM455C閉環控制模塊

    6ES7 455-1VS00-0AE0 FM455S閉環控制模塊

    6DD1 607-0AA2 FM 458-1DP快速處理系統

    6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC)

    6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)

    6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)

    6DD1 607-0CA1 EXM 438-1 I/O擴展模板

    6DD1 607-0EA0 EXM 448 通訊擴展模板

    6DD1 607-0EA2 EXM 448-2 通訊擴展模板

    6DD1 684-0GE0 SC64連接電纜

    6DD1 684-0GD0 SC63連接電纜

    6DD1 684-0GC0 SC62連接電纜

    6DD1 681-0AE2 SB10端子模塊

    6DD1 681-0AF4 SB60端子模塊

    6DD1 681-0EB3 SB61端子模塊

    6DD1 681-0AG2 SB70端子模塊

    6DD1 681-0DH1 SB71端子模塊

    6DD1 681-0AJ1 SU12端子模塊

    6DD1 681-0GK0 SU13端子模塊

    通訊模板

    6ES7 440-1CS00-0YE0 CP440通訊處理器

    6ES7 441-1AA04-0AE0 CP441-1通訊處理器

    6ES7 441-2AA04-0AE0 CP441-2通訊處理器

    6ES7 963-1AA00-0AA0 RS232C接口模板

    6ES7 963-2AA00-0AA0 20mA接口模板

    6ES7 963-3AA00-0AA0 RS422/485接口模板

    6ES7 870-1AA01-0YA0 可裝載驅動 MODBUS RTU 主站

    6ES7 870-1AB01-0YA0 可裝載驅動 MODBUS RTU 從站

    6GK7 443-5FX02-0XE0 CP443-5基本型通訊處理器,支持Profibus-Fms協議

    6GK7 443-5DX04-0XE0 CP443-5擴展型通訊處理器,支持Profibus-DP協議

    6GK7 443-1EX11-0XE0 CP443-1 以太網通訊處理器

    6GK7 443-1EX41-0XE0 CP443-1 高級以太網通訊處理器

    附件

    6ES7 960-1AA04-0XA0 冗余系統同步模板（新）近距離同步（10米以內）

    6ES7 960-1AB04-0XA0 冗余系統同步模板（新）遠程同步模板（10米到10公里，用同長度的光纜）

    6ES7 960-1AA04-5AA0 冗余系統光纖連接電纜（1米）（新）

    6ES7 960-1AA04-5BA0 冗余系統光纖連接電纜（2米）（新）

    6ES7 960-1AA04-5KA0 冗余系統光纖連接電纜（10米）（新）

    6ES7 833-1CC01-0YA5 S7F系統可選軟件包

    6ES7 833-1CC00-6YX0 F運行授權

    6ES7 197-1LA03-0XA0 Y-LINK

    6ES7 492-1AL00-0AA0 前連接器

    6ES7 400-1TA01-0AA0 主板(18槽)

    6ES7 400-1JA01-0AA0 主板(9槽)

    6ES7 400-1TA11-0AA0 主板(18槽)鋁板

    6ES7 400-1JA11-0AA0 主板(9槽)鋁板

    6ES7 401-2TA01-0AA0 CR2主板（18槽）

    6ES7 400-2JA00-0AA0 UR2-H主板（18槽）

    6ES7 400-2JA10-0AA0 UR2-H主板（18槽）鋁板

    6ES7 403-1TA01-0AA0 ER1機架（18槽）

    6ES7 403-1JA01-0AA0 ER2機架（9槽）

    6ES7 403-1TA11-0AA0 ER1機架（18槽）鋁板

    6ES7 403-1JA11-0AA0 ER2機架（9槽）鋁板

    6ES7 460-0AA01-0AB0 IM460-0

    6ES7 461-0AA01-0AA0 IM461-0

    6ES7 468-1AH50-0AA0 連接電纜  (0.75米）

    6ES7 468-1BB50-0AA0 連接電纜 (1.5米）

    6ES7 461-0AA00-7AA0 終端器

    6ES7 460-1BA01-0AB0 IM460-1

    6ES7 461-1BA01-0AA0 IM461-1

    6ES7 468-3AH50-0AA0 468-3連接電纜  (0.75米）

    6ES7 468-3BB50-0AA0 468-3連接電纜 (1.5米）

    6ES7 460-3AA01-0AB0 IM460-3

    6ES7 461-3AA01-0AA0 IM461-3

    6ES7 468-1BF00-0AA0 468-1連接電纜（5米）

    6ES7 468-1CB00-0AA0 468-1連接電纜（10米）

    6ES7 468-1CC50-0AA0 468-1連接電纜（25米）

    6ES7 468-1CF00-0AA0 468-1連接電纜（50米）

    6ES7 468-1DB00-0AA0 468-1連接電纜（100米）

    6ES7 461-3AA00-7AA0 終端器

    6ES7 463-2AA00-0AA0 IM463-2接口模塊

    6ES7 964-2AA04-0AB0 IF-964 DP接口模塊

    6ES7350-2AH01-0AE0

    6ES7351-1AH02-0AE06ES7350-2AH01-0AE0

    6ES7351-1AH02-0AE0

    6ES7352-5AH01-0AE0

    6ES7341-1AH02-0AE0

    6ES7341-1BH02-0AE0

    6ES7341-1CH02-0AE0

    6GK7343-1CX10-0XE0

    6GK7343-1EX30-0XE0

    6GK7342-5DA03-0XE0

    6GK7342-5DA03-0XE0

    6GK7343-1EX30-0XE0

    6GK7343-1CX10-0XE0

    6GK7343-1GX21-0XE0

    6GK7343-1GX30-0XE0

    西門子CP1616通訊卡

    西門子CP 1616網卡，西門子CP1616以太網通訊處理器，西門子6GK1161-6AA02 ，西門子主板6GK1161-6AA02

    http://www.jdzj.com/p2/2015-6-24/2697383.html
