上海西萬自動化科技有限公司
訂貨數據 訂貨號
CP5611通訊卡 6GK1561-1AA00
介紹CP5611卡在STEP7-MICROWIN V4.0與SIMATIC Step7 v5.4中的使用方法
一、CP5611卡在STEP7-MICROWIN V4.0（S7-200系列PLC編程軟件）中的使用：
1、 打開STEP7-MICROWIN V4.0軟件后點擊左側“設置PG/PC接口”
2、 在上窗口中選擇CP5611（PPI）后確定即可正常使用CP5611卡與S7-200系列PLC進行通訊，并進行程序下載或變量監控。
西門子CP5611網卡 西門子CP5611通訊卡 型號6GK1 561-1AA01
二、CP5611卡在SIMATIC Step7 v5.4（S7-300系列PLC編程軟件）中的使用：
1、打開SIMATIC Step7 v5.4軟件后，選擇OptionsàSet PG/PC Interface菜單：
2、設置PG/PC接口窗口
3、 在上圖中選擇CP5611（MPI）選項后點擊Properties按鈕，出現Properties屬性窗口
4、 勾選PG/PC is the only ｍａｓｔｅｒ on the bus后點擊OK按鈕。然后點擊四中的OK按鈕即可正常使用CP5611卡與S7-300系列PLC通訊。

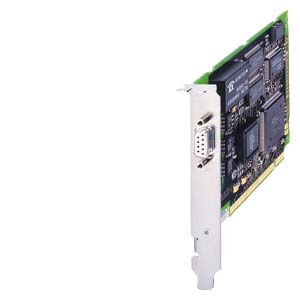

CP5611 PROFIBUS/ DP現場總線32位PCI通訊卡6GK1561-1AA00
■概述：
用于實現PC或PG與SIMATIC網絡之間的PROFIBUS DP/MPI/PPI 通訊連接
通訊服務：
－SOFNET S7（與S7通訊） －SOFTNETDIP(DP通訊)
－PG/OP通訊 －S5兼容通訊
CP5611可適用于下面軟件：
－STEP7. STEP7Micro Win. ProTool. SIMATIC PDM(for PG/OP Communication).
－ProTool/Pro
－COM PROFIBUS
－SOFTNET-S7(for S7 communication).
－SOFTNET-DP.SOFTNET-DP slave(for DP)
■技術規范
傳輸速率 9.6Kbps-12Mbps
接口：連接PROFIBUS 9針Sub-D插口
連接PG/PC PCI
標準電壓 +5VDC
功耗 2.0W
工作溫度 +5℃－－+40℃
尺寸（寬×高）(mm) 102×130
重量 100g
6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)
6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站
6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
6XV1 830-0EH10 PROFIBUS通訊電纜
6XV1 820-5AH10 光纖電纜(米)
6XV1 820-5BH50 光纖電纜 含BFOC (5米)
6XV1 820-5BT10 光纖電纜 含BFOC (100米)
6GK1 901-0DA20-0AA0 BFOC接頭（每包20只）
6ES7 901-0BF00-0AA0 5米MPI電纜
6ES7 901-1BF00-0XA0 RS232電纜
鏈接模板
6ES7 158-0AD01-0XA0 DP/DP 耦合器
6ES7 157-0AC83-0XA0 DP/PA 耦合器 ，非本安區
6ES7 157-0AD82-0XA0 DP/PA 耦合器 ，本安區
6XV1 830-5EH10 PROFIBUS FC 過程電纜( 易爆區 )
6XV1 830-5FH10 PROFIBUS FC 過程電纜( 非易爆區 )
6ES7 195-7HF80-0XA0 DP/PA耦合器有源總線單元
6GK1 905-0AA00 SpliTConnect分接頭（10件）
6GK1 905-0AD00 SpliTConnect終端(Ex)（5件）
6GK1 905-0AB10 SpliTConnect M12輸出端（5件）
6GK1 905-0AC00 SpliTConnect 耦合器（10件）
總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA52-0XA0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB52-0XA0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0XA0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0XA0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0XA0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0XA0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC10 無角度快速連線網絡接頭（不帶編程口）
網絡部件
6ES7 972-0AA01-0XA0 12M PROFIBUS 中繼器 IP20
6ES7 972-0AB01-0XA0 12M PROFIBUS 診斷中繼器
6ES7 972-0DA00-0AA0 有源終端元件
6ES7 972-4AA02-0XA0 電源導軌輔助裝置
6GK1 500-3AA00 光纖總線端子OBT
6GK1 503-3CA00 PROFIBUS OLM/P12 （1個RS485接口，兩個BFOC）
6GK1 503-2CB00 PROFIBUS OLM/G11 （1個RS485接口，兩個BFOC）
6GK1 503-3CB00 PROFIBUS OLM/G12 （1個RS485接口，四個BFOC）
6GK1 503-3CC00 PROFIBUS OLM/G12-1300 （1個RS485接口，四個BFOC）
6ES7 181-0AA01-0AA0 BT200 硬件測試裝置
6ES7 193-8MA00-0AA0
6ES7 193-8LA00-0AA0 充電器 BT200 230V
6ES7 193-8LB00-0AA0 充電器 BT200 110V
軟件
6GK1 704-5CW64-3AA0 SOFTNET S7 /2005
6GK1 704-5DW64-3AA0 SOFTNET DP /2005
6GK1 704-5SW64-3AA0 SOFTNET DP Slave /2005
6GK1 713-5DB64-3AA0 DP-5613 /2005 網卡驅動程序
6GK1 713-5FB64-3AA0 FMS-5613 /2005 網卡驅動程序
6GK1 713-5CB64-3AA0 S7-5613 /2005 網卡驅動程序
工業以太網
網卡及電纜：
6GK1 161-3AA01 CP1613網卡(以太網10M/100M自適應,PCI總線硬卡）
6GK1 161-2AA00 CP1612網卡(以太網10M/100M自適應,PCI總線）
6GK1 161-6AA00 CP1616網卡（32位，33/66M，4個接口，PCI總線）
6GK1 151-2AA00 CP1512網卡(10M/100M以太網,PCMCIA筆記本用)
6GK1 151-5AA00 CP1515網卡(11M無線以太網,PCMCIA筆記本用)
6GK1 611-0TA01-0DX0 MOBIC T8 V1.2
6XV1 850-0AH10 ITP標準工業以太網通訊電纜 (米)
6XV1 850-0BT10 ITP標準工業以太網電纜 (100米) 9/15
6XV1 850-0BN15 ITP標準工業以太網電纜 (15米) 9/15
6XV1 870-3QN10 TP轉接軟線RJ45/RJ45，10米
6XV1 850-0BH20 ITP標準工業以太網電纜 (2米) 9/15
6XV1 840-2AH10 FC標準工業以太網通訊電纜 (米)
6XV1 850-2LN10 TP轉接軟線15/RJ45，10米
6XV1 850-2GN10 TP轉接軟線RJ45/RJ45，10米
6XV1 850-2JN10 TP轉接軟線9/RJ45，10米
6XV1 850-2HN10 TP XP 轉接軟線RJ45/RJ45，10米
6GK1 901-1FC00-0AA0 FC引出插座RJ45
網絡部件
OSM/ESM
6GK1 105-2AA10 工業以太網OSM ITP62 (六個ITP口)
6GK1 105-2AB10 工業以太網OSM TP62 (六個RJ45口)
6GK1 105-2AE00 工業以太網OSM TP22 (二個RJ45口)
6GK1 105-4AA00 工業以太網OSM BC08 (八個BFOC口)
6GK1 105-3AA10 工業以太網ESM (八個ITP口)
6GK1 105-3AB10 工業以太網ESM (八個RJ45口)
6GK1 105-3AC00 工業以太網ESM (四個RJ45口)
SCALANCE X005入門級交換機
6GK5 005-0BA00-1AA3 X005(五個RJ45口)
6GK5 005-0BA00-1CA3 X005(五個RJ45口),工作溫度-40至70攝氏度
SCALANCE X100非網管型交換機
6GK5 104-2BB00-2AA3 X104-2(四個RJ45口，兩個BFOC)
6GK5 106-1BB00-2AA3 X106-1(六個RJ45口，一個BFOC)
6GK5 108-0BA00-2AA3 X108(八個RJ45口)(星型連接）
6GK5 112-2BB00-2AA3 X112-2(12個RJ45口，2個BFOC)
6GK5 116-0BA00-2AA3 X116(16個RJ45口)(星型連接）
6GK5 124-0BA00-2AA3 X124(24個RJ45口)(星型連接）
SCALANCE X200網管型交換機
6GK5 204-2BB10-2AA3 X204-2(四個RJ45口，兩個BFOC，PROFINET)
6GK5 206-1BB10-2AA3 X206-1(六個RJ45口，一個BFOC，PROFINET)
6GK5 208-0BA10-2AA3 X208(八個RJ45口,PROFINET）
6GK5 208-0HA00-2AA6 X208PRO （八個RJ45口，防護等級：IP65）
6GK5 216-0BA00-2AA3 X216(16個RJ45口,PROFINET）
6GK5 224-0BA00-2AA3 X224(24個RJ45口,PROFINET）
6GK5 204-0BA00-2BA3 X204IRT （四個RJ45口）
6GK5 202-2BB00-2BA3 X202-2IRT （二個RJ45口，兩個BFOC）
西門子CP5711網卡 西門子CP5711通訊卡 西門子CP5711適配器 訂貨號6GK1571-1AA00
6GK1 561-1AA01 CP5611網卡（PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP）
6GK1 551-2AA00 CP5512網卡（PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT）
6GK1 561-3AA01 CP5613網卡（PCI總線硬卡,支持PROFIBUS-DP主站）
6GK1 561-3FA00 CP5613光纖網卡（PCI總線硬卡,支持PROFIBUS-DP主站
6GK1 561-4AA01 CP5614網卡（PCI總線硬卡,支持PROFIBUS-DP主站/從站）
6GK1 561-4FA00 CP5614光纖網卡（PCI總線硬卡,支持PROFIBUS-DP主站/從站）
西門子CP5711網卡 西門子CP5711通訊卡 西門子CP5711適配器 訂貨號6GK1571-1AA00
CP 5711 可將帶有 USB 接口的 SIMATIC PG/PC 和 PC 連接到 PROFIBUS 以及 SIMATIC S7 的多點接口 （MPI）。
使用 USB 接口將 PROFIBUS 現場設備連接到 PC 系統
為 PROFIBUS 調試和分析工具提供最佳支持
用于連接便攜式 PC 至 PROFIBUS 的接口（例如用于診斷和調試）
USB 連接器可機械鎖定到 CP 5711 外殼上，從而實現堅固的 USB 連接
通過外部 24 VDC 電源保證有源 PROFIBUS 端接（即使已將 USB 電纜拔下）
LED 顯示操作和故障狀態。
安裝和調試都十分簡單
以最佳方式適應 SOFTNET for PROFIBUS
OPC 作為標準接口
具有 NCM PC 和 STEP 7 的統一程序和組態功能
功能與 CP 5511/CP 5512 兼容
USB 2.0 適配器可通過 USB 2.0 將 PC 和 SIMATIC PG/PC 連接到 PROFIBUS DP 或 MPI
在 -20 °C 至 +60 °C 的寬溫度范圍內運行
有源 PROFIBUS 端接可作為網段中的一個末端站為 PROFIBUS 供電
通訊服務：
符合 IEC 61158/61784 的 PROFIBUS DP 1 類和 2 類主站，帶 SOFTNET-DP 軟件包
PROFIBUS DP 從站帶有 SOFTNET-DP 從站軟件包
帶 STEP 5 和 STEP 7 軟件包的編程器/ OP 通訊
通過 SOFTNET-S7 軟件包進行 S7 通訊
通過 SOFTNET-DP 或 SOFTNET-S7 軟件包進行開放式通訊（發送/接收基于 FDL 接口）
PROFIBUS 接口，高達 12 Mbit/s
可用于：
STEP 7、STEP 7 Micro/WIN、WinCC/WinCC flexible、NCM PC、SIMATIC PDM（用于編程器/操作員面板通訊）
SOFTNET-S7 （用于 S7 通訊）。
SOFTNET DP，SOFTNET DP 從站（用于 DP）
相應的 OPC 服務器和組態工具均包含在各自通訊軟件的供貨范圍內。
