上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q Q : 1121451914
地址：上海市金山區楓蘭路128號
==========================
上海西萬公司在經營活動中精益求精，具備如下業務優勢：
SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.
4、HMI 觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流傳動裝置
1、 交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.
MIDASTER系列：MDV
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 數控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
西門子CP5611 A2通訊卡 西門子CP5611 A2卡 西門子CP5611 A2網卡 西門子CP5611 A2通訊處理器 6GK1561-1AA01
CP 5611 A2 可在不同的軟件包下進行操作，并允許用戶通過 PROFI-BUS 和多點接口(MPI)執行編程設備的功能和 PC 函數。
每臺編程器或PC上只能使用一個通訊處理器。每個CP 只能使用一個相同的協議 (PROFIBUS DP， S7 通訊或者 FDL)。
|
訂貨號 |
6GK1 561-1AA01 |
6GK1 561-1AM01 |
|---|---|---|
|
產品類型描述 |
CP 5611 A2 |
CP 5611 A2 MPI |
|
傳輸速率 |
||
|
傳輸速率符合 RS422/485 |
||
|
9.6 Mbit/s |
9.6 Mbit/s |
|
12 Mbit/s |
12 Mbit/s |
|
網絡組件/終端設備的連接 |
||
|
網絡組件或終端設備的電氣連接數量 |
1 |
1 |
|
接口 |
||
|
電氣連接形式 |
||
|
PCI（32 位，3.3V/5V；通用鍵；33/66MHz） |
PCI（32 位，3.3V/5V；通用鍵；33/66MHz） |
|
9 針 Sub-D 接口 |
9針 Sub - D 插孔（RS 485） |
|
電源 |
||
|
電源類型 |
DC |
DC |
|
來自背板總線的電源電壓 1 |
5 V |
5 V |
|
5 V 直流時的相對對稱公差 |
5 % |
5 % |
|
電流消耗 |
||
|
背板總線消耗的直流電流 1 |
500 mA |
500 mA |
|
功耗 |
||
|
功耗 |
2 W |
2 W |
|
允許環境條件 |
||
|
環境溫度 |
||
|
+5 ... +55 °C |
+5 ... +55 °C |
|
-20 … +60 °C |
-20 … +60 °C |
|
-20 … +60 °C |
-20 … +60 °C |
|
工作期間相對濕度最大25 °C |
85 % |
85 % |
|
設計、尺寸和重量 |
||
|
模板結構 |
PCI 卡 |
PCI 卡 |
|
102 mm |
111 mm |
|
130 mm |
129 mm |
|
凈重 |
100 g |
100 g |
|
性能數據 |
||
|
PROFIBUS DP |
||
|
作為 DP 主站服務 |
||
|
√ |
√ |
|
X |
X |
|
√ |
√ |
|
X |
X |
|
數據量 |
||
|
14.64 KB |
14.64 KB |
|
14.64 KB |
14.64 KB |
|
244 字節 |
244 字節 |
|
244 字節 |
244 字節 |
|
作為 DP 從站運行 |
||
|
√ |
√ |
|
X |
X |
|
√ |
√ |
|
數據量 |
||
|
122 字節 |
122 字節 |
|
122 字節 |
122 字節 |
|
S7 通訊 |
||
|
S7/PG 通訊可以連接的最大數量 |
8 |
8 |
|
開放式通訊 |
||
|
通過 SEND/RECEIVE 進行開放式通訊的可能連接數，最大值1) |
50 |
50 |
|
多協議運行 |
||
|
每個 PC 站可以插入的同一類型的插入卡數量 |
1 |
1 |
|
每個工控機站的所有可組態連接的數量 |
50 |
50 |
產品介紹：
用Profibus-DP協議方式S7-200和組態王通訊時，需要通過OPC方式來實現，組態王不再提供直接的
DP驅動，其中西門子提供OPC Server，組態王作為OPC Client進行數據通訊。具體配置過程為:
(1) 將CP5611通訊卡安裝在PC機中，并根據硬件安裝向?qū)О惭b卡的驅動程序，用Profibus-DP通訊
電纜將CP5611卡與EM277通訊口相連，CP5611作為DP主站。
(2) 在PC機上安裝Simatic net 6.0軟件，它用于組態整個Profibus-DP網絡。軟件安裝后，首先選
擇SIMATIC NET→Settings→Configuration Console，在PC Station中添加OPC Server程序及
CP5611通訊卡;然后使用SIMATIC NET→Settings→Commissioning Wizard→PC Station Wizard創建
項目和虛擬PC Station;更改硬件組態時，在彈出PC Station 的配置圖中添加EM277的GSD文件后
，設置CP5611卡的地址和通訊波特率及協議模式，此處我們將CP5611卡的地址設為1，通訊波特率設
為1.5M，協議選擇DP，并將CP5611卡操作模式選擇設為DP Master;在HW Config窗口的DP Master 總
線上添加EM277模塊作為DP從站，雙擊總線上的EM277模塊設置其地址(要求與實際模塊的撥碼設置一
致) ,此處我們設為2，并為EM277建立數據交換區，可根據實際需要選擇交換區大小;在SET PG/PC
Interface設置為S7ONLINE(STEP 7)→PC internal(local), CP_L2_1:→CP5611(PROFIBUS);然后將
以上配置信息下載到虛擬PC站中
上海西門子代理=6ES7 972-0CB20-0XA0 USB接口編程適配器（USB接口編程電纜）
上海西門子代理=6ES7 972-0CB35-0XA0 TS適配器II 用于調制解調器遠程服務
上海西門子代理=6ES7 972-0CC35-0XA0 TS適配器II 用于ISDN 遠程服務

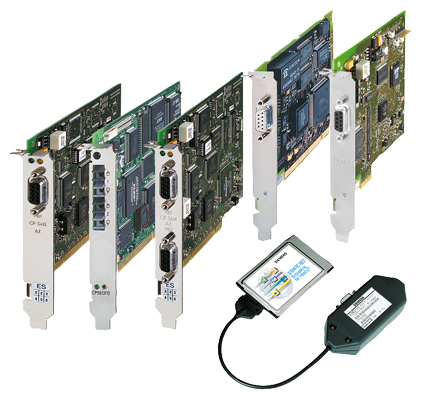

上海西門子代理=6GK1 561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)
上海西門子代理=6GK1 551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)
上海西門子代理=6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)
上海西門子代理=6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站
上海西門子代理=6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
上海西門子代理=6GK1 561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
上海西門子代理=6XV1 830-0EH10 PROFIBUS通訊電纜
上海西門子代理=6XV1 820-5AH10 光纖電纜(米)
上海西門子代理=6XV1 820-5BH50 光纖電纜 含BFOC (5米)
上海西門子代理=6XV1 820-5BT10 光纖電纜 含BFOC (100米)
上海西門子代理=6GK1 901-0DA20-0AA0 BFOC接頭（每包20只）
上海西門子代理=6ES7 901-0BF00-0AA0 5米MPI電纜
上海西門子代理=6ES7 901-1BF00-0XA0 RS232電纜
鏈接模板
上海西門子代理=6GK1 415-2AA01 DP-AS-i 網關 IP20
上海西門子代理=6GK1 415-0AA01 DP-EIB 網關
上海西門子代理=6ES7 158-0AD01-0XA0 DP/DP 耦合器
上海西門子代理=6ES7 157-0AC83-0XA0 DP/PA 耦合器 ，非本安區
上海西門子代理=6ES7 157-0AD82-0XA0 DP/PA 耦合器 ，本安區
上海西門子代理=6XV1 830-5EH10 PROFIBUS FC 過程電纜( 易爆區 )
上海西門子代理=6XV1 830-5FH10 PROFIBUS FC 過程電纜( 非易爆區 )
上海西門子代理=6ES7 195-7HF80-0XA0 DP/PA耦合器有源總線單元
上海西門子代理=6GK1 905-0AA00 SpliTConnect分接頭（10件）
6GK1 905-0AD00 SpliTConnect終端(Ex)（5件）
6GK1 905-0AB10 SpliTConnect M12輸出端（5件）
6GK1 905-0AC00 SpliTConnect 耦合器（10件）
總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA50-0XA0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0XA0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0XA0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0XA0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0XA0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0XA0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）
網絡部件
6ES7 972-0AA01-0XA0 12M PROFIBUS 中繼器 IP20
6ES7 972-0AB01-0XA0 12M PROFIBUS 診斷中繼器
6ES7 972-0DA00-0AA0 有源終端元件
6ES7 972-4AA02-0XA0 電源導軌輔助裝置
6GK1 500-3AA00 光纖總線端子OBT
6GK1 503-0AA00 紅外線鏈接模塊 ILM
6GK1 503-3CA00 PROFIBUS OLM/P12 （1個RS485接口，兩個BFOC）
6GK1 503-2CB00 PROFIBUS OLM/G11 （1個RS485接口，兩個BFOC）
6GK1 503-3CB00 PROFIBUS OLM/G12 （1個RS485接口，四個BFOC）
6GK1 503-3CC00 PROFIBUS OLM/G12-1300 （1個RS486接口，四個BFOC）
6ES7 181-0AA01-0AA0 BT200 硬件測試裝置
6ES7 193-8MA00-0AA0 BT200 記錄軟件套裝 Win95/98/NT
6ES7 193-8LA00-0AA0 充電器 BT200 230V
6ES7 193-8LB00-0AA0 充電器 BT200 110V
