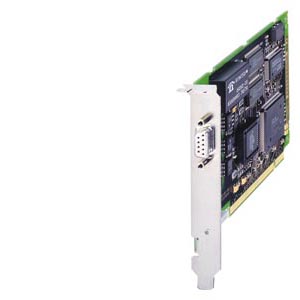

與CP5512 一樣，CP5611 A2也能將編程設備和 PC 連接到速率在 12 Mbit/s 以下的 PROFIBUS 以及 SIMATIC S7 具有多點能力的 MPI 接口上。CP 5512 有一個 PC-Card，而 CP 5611 A2 則有一個 PCI 卡，可用于帶有 PCI 插槽的 PG/PC。
PCI 卡 (32位；33MHz/66MHz；3.3V/5V 通用鍵)，帶微處理器，用于連接 PG/PC 到工業以太網，10/100 Mbit/s，自動檢測波特率/自動協商 使用通訊服務 開放式 IE 通訊 (TCP/IP 和 UDP) ISO 傳送協議 編程器/OP 通訊 S7 通訊 開放式通訊 (SEND/RECEIVE) 15 針 ITP 連接 RJ45 接口 時間同步 板上內裝有ISO和TCP/IP傳送協議。 SNMP 診斷 相應的 OPC 服務器和組態工具都包含在通訊軟件的供貨范圍內
通過 CP 中的協議處理，實現連續不斷的數據吞吐量。 借助于模板上的 ITP 或 RJ45 接口，連接更靈活。 自由PC能力，用于未來在 PC 中的應用，如 HMI （ISO 以及 TCP/IP 傳輸協議）。 通過即插即用以及自動敏感技術使得操作十分簡單 （10/100 Mbit/s 的數據傳輸率）。 由于具有大量連接的功能，因此可在一張卡上實現大型網絡的組態。 可用于冗余通訊 OPC 作為標準接口 具有 NCM PC 和 STEP 7 的統一程序和組態功能
將模塊 CP 1613 A2（PCI 卡，帶有 32 位微處理器；33 MHz/66 MHz；3.3 V/5 V 通用鍵）直接插入到 SIMATIC 編程器/PC 或 PC 中，該模塊需要一個較
短的 PCI 插槽。它可以在 64 位的PCI-X 插槽中運行（PCI 2.2 和 PCI-X 兼容）。
端口：
15 針 Sub-D 接頭，用于 ITP RJ45 插口，用于雙絞線 啟動時接口的自動識別和選擇（ITP 或 RJ45） 可連接模板，例如
在使用 ITP 時，通過 ITP 標準電纜 9/15 連接到 OSM/ESM 在使用 TP 時，通過長達 10 米的 TP 電纜或長達 100 米的 FastConnect 系統（IE FC RJ45 插頭和 FC 電纜）連接到 SCALANCE X 或 SCALANCE S
用戶接口
OPC 接口
作為用于 S7 通訊和開放式通訊協議的一個標準編程接口，相應軟件包中包含的 OPC server 可用于將自動化技術功能連接到 OPC 兼容 Windows 應用程
序（Office、人機界面系統等）。
通過C語言庫的編程接口
S7通訊、PG/OP通訊、開放式通訊以及現有應用程序的TF協議的編程接口作為動態鏈接庫實現(DLL)。
您可在 SIMATIC NET CD 產品的 Readme 文件中找到已發布的編譯器，網址為 http://www.siemens.com/automation/csi/net。
編程器/OP通訊軟件
使用該軟件，可以通過工業以太網結合 STEP 5/STEP 7 自動化系統對 SIMATIC S5 和 SIMATIC S7 PLC 支持編程。
它包含在所有 CP 1613 A2 的軟件包中。
S7 通訊軟件(S7-1613 或 S7-REDCONNECT)
S7 接口使 PG/PC 應用程序（例如 WinCC）和應用程序可以訪問 SIMATIC S7/系統的部件。存取SIMATIC S7數據既方便又靈活。
S7 通訊；
管理服務
連接管理 小型數據庫 跟蹤 數據傳輸服務
讀/寫變量 BSEND/BRECEIVE H-通訊
對于帶有容錯 S7-400 H 系統的冗余 S7 通訊，CP 1613/CP1623 可以與 S7-REDCONNECT 軟件組合使用。
開放式通信 (SEND/RECEIVE) 軟件
該接口用于以下通訊：
編程器/PC和SIMATIC S5 編程器/PC和SIMATIC S7 編程器/PC和編程器/PC。 使用
開放式通訊(發送/接收)提供以下服務：
管理服務 連接建立服務 數據傳輸服務 該軟件包含在 S7-1613 產品中。
運行模式
在模板上可自動處理最高層 4 協議（傳輸）。
為此提供有 16 MB 的存儲器，以支持大規?？蚣芎涂煽康耐ㄓ?。
模板和主機之間的數據傳輸是以主站方式進行的。 亦即：CP 1613 A2 訪問主機的物理 RAM。
1個 Windows NT 驅動器響應主系統和 CP1613 A2 之間的數據傳輸。工業以太網的傳輸率進行檢測并自動切換（自動檢測）。
IT 功能導致同 PC 的 Windows 軟件相結合。
診斷數據
所有 MIB -2 對象都可使用 SNMP 讀出。 這可使能要檢索以太網接口的當前狀態。
組態
S7 通訊和開放式通訊使用 STEP 7 或 NCM PC 組態。 NCM PC 組態工具包含在 CP 1613 A2 軟件包的供貨范圍內。 NCM PC 是 Advanced PC Configuration 的一個組件。
訂貨號 6GK1 161-3AA01 產品類型描述 CP 1613 A2 傳輸速率 工業以太網自動偵測的傳輸速率 最小值 10 Mbit/s 最大值 100 Mbit/s 接口 具有自動跳線、自動協商和自動偵測功能的網絡組件或終端設備的電氣連接數量 1 電氣連接形式 工業以太網接口 1 個 15 針 Sub-D 插座 (ITP)/ RJ45(TP) 背板總線 PCI (32 位，3.3V/5V；通用鍵；33/66 MHz) 電源 電源類型 DC 電源 1個來自背板總線 5 V 2個來自背板總線 12 V 相對對稱容差 5 V DC 時 5 % 12 V DC 時 5 % 電流消耗 電流消耗 1，直流電時，來自背板總線，最大 600 mA 2，直流電時，來自背板總線，最大 500 mA 功耗 功耗 4 W 允許環境條件 環境溫度 工作期間 +5 … +55 °C 運輸期間 -20 … +60 °C 存儲期間 -20 … +60 °C 工作期間相對濕度最大25 °C 95 % 設計、尺寸和重量 模板結構 PCI 卡 高 167 mm 寬 107 mm 凈重 200 g 性能數據 開放式通訊 通過 SEND/RECEIVE 進行開放式通訊的連接數，最大值1) 120 S7 通訊 S7/PG 通訊可以連接的最大數量 120 多協議運行 多協議操作中的有源連接數量 120 每個 PC 站可以插入的同一類型的插入卡數量 4 每個工控機站的所有可組態連接的數量 207
1) 也是 S5 兼容的通訊
CP 1613 A2
COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA S7-1613 AND S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW
傳輸速率
最小值 10…100 Mbit/s
接口
電氣連接數量
接口 1 上 / 符合工業以太網
2
電氣連接方式
接口 1 上 / 符合工業以太網
RJ45 端口 / 15 針 ITP 接頭
電源電壓、電流消耗、功率損耗
電壓類型 / 供電電壓 DC
外部
1 / 來自背板總線
5 V
來自背板總線
12 V
相對對稱公差
5 V 時 / DC 時
5 %
12 V 時 / DC 時
5 %
消耗電流
1 / 來自背板總線 / DC 時 / 最大值
0.45 A
2 / 來自背板總線 / DC 時 / 最大值
0.5 A
損耗有效功率 4 W
許可的環境條件
環境溫度
在運行階段
5…55 °C
在儲存期間
-20…+60 °C
在運輸期間
-20…+60 °C
相對的空氣濕度 / 在25 °C時 / 無冷凝 / 在運行階段 / 最大的 95 %
防護等級IP IP00
結構、尺寸和重量
寬度 21.6 mm
高度 107 mm
深度 167 mm
凈重 140 g
產品特點、功能、組件 / 概述
結構相同的插入卡數量 / 可插入 / 每個 PC 站點 4
模塊數量 / 備注 -
性能數據
性能數據 / 開放式通訊
可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 120
性能數據 / S7 通訊
可連接的數量/適用于 S7/PG 通訊/最大值 120
性能數據 / 多協議運行
激活的連接數量 / 多協議運行時 120
可組態連接的數量 / 每個 PC 站點 207
性能數據 / PROFINET CBA
遠程互連組的數量 / PROFINET CBA 時 228
互連數量 / PROFINET CBA 時 / 總數 10000
產品功能 / 管理、配置、組態
產品功能 / MIB 支持 是
協議 / 支持
SNMP v1
是
SNMP v3
否
DCP
是
組態軟件
所需
NCM PC 包括在供貨范圍內
適用于 PROFINET CBA / 需要
是，SIMATIC iMAP
識別和維護
I&M0 - 設備專有信息
是
I&M1 - 設備標識/地點標識
是
產品功能 / 時間
產品功能 / SICLOCK 支持 是
協議 / 支持 / NTP 否
標準、規范、許可
標準
適用于 EMC
2004/108/EG
適用于安全 / CSA 和 UL
CAN/CSA C22.2 & UL 60950-1, UL 1950
適用于干擾發射
EN 61000-6-3, EN 61000-6-4
適用于抗干擾性
EN 61000-6-1, EN 61000-6-2
資格證明
CE標識
是
C-Tick
是
| 結構、尺寸和重量 | |
| 寬度 | 21.6 mm |
| 高度 | 107 mm |
| 深度 | 167 mm |
| 凈重 | 140 g |
| 產品特點、功能、組件 / 概述 | |
| 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 | 4 |
| 模塊數量 / 備注 |
- |
