西門子DP通訊板卡 西門子DP通訊板卡 西門子DP通訊板卡
西門子DP通訊卡 西門子CP5611通訊卡/PCI網卡 西門子CP5611通訊卡,西門子CP5611PCI網卡,西門子CP5611卡 代理商 銷售 報價，現貨銷售 歡迎來電咨詢！
http://www.jdzj.com/p2/2015-6-24/2696046.html
上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q Q : 1121451914
地址：上海市金山區楓蘭路128號

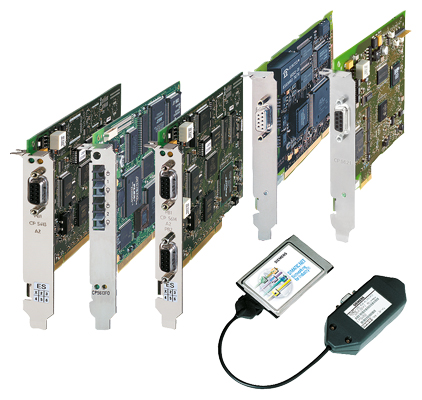

PCI 卡（通用鍵 5 V/3.3 V），用于將 PC 和 SIMATIC 編程器/PC 連接到 PROFIBUS（傳輸速率最高 12 Mbit/s）以及 SIMATIC S7 的 MPI 接口上
通訊服務：
PROFIBUS DP 1 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
PROFIBUS DP 2 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
PROFIBUS DP 從站帶有 SOFTNET DP 從站
編程器/OP 通訊
S7 與 SOFTNET-S7 的通訊
通過 SOFTNET-DP 或 SOFTNET-S7 進行開放式通訊（基于 FDL 接口的發送/接收）
可用于：
STEP 7, STEP 7-Micro/Win, ProTool, ProTool/Pro, SIMATIC PDM（用于編程器/OP 通訊）
COM PROFIBUS
SOFTNET-S7 (用于 S7 通訊)
SOFTNET DP，SOFTNET DP 從站（用于 DP）
相應的 OPC 服務器和組態工具均包含在各自通訊軟件的供貨范圍內。
用于可攜帶的 PC 連接（如，用于診斷和調試）
易于安裝，啟動簡單。
尤其適用于 SOFTNET
OPC 作為標準接口
具有 NCM PC 和 STEP 7 的統一程序和組態功能
借助于 PCI 3.3/5V、33/66 MHz 和 64位 PCI X 兼容插槽，可靈活用于編程器/PC
| 產品類型名稱 | CP 5611 A2 | |
|
COMMUNICATION PROCESSOR CP 5611 A2 PCI-CARD (32 BIT; 3.3/5V;33/ 66 MHZ) FOR ConNECTION TO PG OR PC WITH PCI-BUS TO PROFIBUS OR MPI (NO WIN9X-SUPPORT!) CURRENTLY onLY 32BIT SUPPORT IN ConNECTION WITH SIMATIC NET V8.2 SW! onLY FOR EXIST. APPLIC.; FOR WIN XP OR HIGHER 6GK1561-2AA00 RECOMMENDED SEE HTTP://SUPPORT. AUTOMATION.SIEMENS.COM/WW/VIEW/ EN/84138725
|
|
| 傳輸速率 | ||
| 傳輸率 | ||
|
se="0">9.6 kbit/s…se="0">12 Mbit/s | |
| 接口 | ||
| 電氣連接數量 / 接口 1 上 / 符合 PROFIBUS | 1 | |
| 電氣連接方式 / 接口 1 上 / 符合 PROFIBUS | 9 針 Sub-D 插口 (RS 485) | |
| 電源電壓、電流消耗、功率損耗 | ||
| 電壓類型 | DC | |
| 電源電壓 | ||
|
se="1">5 V | |
| 相對對稱公差 | ||
|
se="0">5 % | |
| 消耗電流 | ||
|
se="1">0.5 A | |
| 損耗有效功率 | se="1">2.5 W | |
| 許可的環境條件 | ||
| 環境溫度 | ||
|
se="1">5…se="1">55 °C | |
|
se="1">-20…se="1">+60 °C | |
|
se="1">-20…se="1">+60 °C | |
| 相對的空氣濕度 | ||
|
se="0">95 % | |
| 防護等級 IP | IP00 | |
| 結構、尺寸和重量 | ||
| 模塊格式 | PCI | |
| 寬度 | se="0">18 mm | |
| 高度 | se="0">102 mm | |
| 深度 | se="0">130 mm | |
| 凈重 | se="0">100 g | |
| 產品特點、功能、組件 / 概述 | ||
| 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 | 1 | |
| 模塊數量 / 備注 | - | |
| 軟件 / 適用于開放式通訊 / 通過發送/接收 / 要求 | 是，SOFTNET-PB DP / SOFTNET-PB DP 從站 / SOFTNET-PB S7 | |
| 可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 | 50 | |
| 軟件 / 適用于 DP 主站功能 / 需要 | 是，SOFTNET-PB DP | |
| 用作 DP 主站 / DPV1 | ||
|
|
是 | |
|
|
是 | |
|
|
否 | |
| DP 從站數量 / 連接 DP 主站 / 可運行 | 64 | |
| 數據量/輸出端的地址范圍/用作 DP 主站/總值 | ||
|
|
se="1">14640 byte | |
|
|
se="1">14640 byte | |
|
|
se="1">244 byte | |
|
|
se="1">244 byte | |
|
|
se="1">244 byte | |
| 軟件 / 適用于 DP 從站功能 / 需要 | 是，SOFTNET-PB DP 從站 | |
| 用作 DP 從站 / DPV1 | ||
|
|
是 | |
|
|
否 | |
| 用作 DP 從站 | ||
|
|
se="1">122 byte | |
|
|
se="1">122 byte | |
| 軟件 / 適用于 S7 通訊 / 要求 | 是，SOFTNET-PB S7 | |
| 可連接的數量/適用于 S7/PG 通訊/最大值 | 8 | |
| 可組態連接的數量 / 每個 PC 站點 | 207 | |
| 產品功能 / 端口診斷 | 是 | |
| 標準、規范、許可 | ||
| 標準 | ||
|
89/336/EWG | |
|
CAN/CSA C22.2 & UL 60950-1, UL 1950 | |
|
EN 61000-6-3 | |
|
EN 61000-6-2 | |
| 資格證明 | ||
|
是 | |
|
是 | |
| 配件 | ||
| 配件 | 可選： MPI 電纜 |
