西門子通訊卡件6GK1162-3AA00
西門子通訊卡件6GK1162-3AA00
西門子通訊卡件6GK1162-3AA00
6GK1162-3AA00 西門子網卡6GK1162-3AA00 西門子CP1623以太網卡 西門子板卡6GK1162-3AA00
http://www.jdzj.com/p2/2015-6-24/2695920.html
上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q Q : 1121451914
地址：上海市金山區楓蘭路128號
----------------------------------------------------------------
| 產品類型名稱 | CP 1623 | |
|
COMMUNICATION PROCESSOR CP 1623 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING WITH IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH(RJ45) VIA HARDNET-IE S73 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW ENABLED FOR SIMATIC NET CD V7.0 HF1 OR HIGHER | |
| 傳輸速率 | ||
| 最小值 | 10…1000 Mbit/s | |
| 接口 | ||
| 電氣連接數量 | ||
|
2 | |
|
1 | |
| 電氣連接方式 | ||
|
RJ45 端口 | |
| 電源電壓、電流消耗、功率損耗 | ||
| 電壓類型 / 電源電壓 | DC | |
| 電源類型 / 可選的外部供電 | 是 | |
| 外部 | ||
|
3.3 V | |
|
12 V | |
|
|
24 V | |
| 相對對稱公差 | ||
|
9 % | |
|
5 % | |
|
8 % | |
|
33 % | |
| 消耗電流 | ||
|
0.85 A | |
|
0.4 A | |
|
|
||
|
|
0.55 A | |
|
0.3 A | |
| 損耗有效功率 | 7.6 W | |
|
7.2 W | |
| 許可的環境條件 | ||
| 環境溫度 | ||
|
5…55 °C | |
|
-20…+60 °C | |
|
-20…+60 °C | |
| 相對的空氣濕度 / 在25 °C時 / 無冷凝 / 在運行階段 / 最大的 | 95 % | |
| 防護等級 IP | IP00 | |
| 結構、尺寸和重量 | ||
| 模塊格式 | PCI Express x1（半長） | |
| 寬度 | 18 mm | |
| 高度 | 111 mm | |
| 深度 | 167 mm | |
| 凈重 | 124 g | |
| 產品特點、功能、組件 / 概述 | ||
| 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 | 4 | |
| 模塊數量 / 備注 | - | |
| 性能數據 | ||
| 性能數據 / 開放式通訊 | ||
| 軟件 / 適用于開放式通訊 / 通過發送/接收 / 要求 | 是，HARDNET-IE S7 (S7-1613) | |
| 可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 | 120 | |
| 性能數據 / S7 通訊 | ||
| 軟件 / 適用于 S7 通訊 / 要求 | 是，HARDNET-IE S7 (S7-1613) | |
| 可連接的數量/適用于 S7/PG 通訊/最大值 | ||
|
|
120 | |
|
40 | |
| 性能數據 / 多協議運行 | ||
| 激活的連接數量 / 多協議運行時 | 120 | |
| 可組態連接的數量 / 每個 PC 站點 | 207 | |
| 性能數據 / PROFINET CBA | ||
| 軟件 / 適用于 PROFINET CBA 通訊 / 要求 | 是，PN CBA OPC 服務器 | |
| 遠程互連組的數量 / PROFINET CBA 時 | 228 | |
| 互連數量 / PROFINET CBA 時 / 總數 | 10000 | |
| 產品功能 / 管理、配置、組態 | ||
| 產品功能 / MIB 支持 | 是 | |
| 協議 / 支持 | ||
|
是 | |
|
否 | |
|
是 | |
| 組態軟件 | ||
|
是，SIMATIC iMAP | |
| 識別和維護功能 | ||
|
是 | |
|
是 | |
| 產品功能 / 交換機 | ||
| 產品裝備 / 交換機 | 是 | |
| 產品功能 | ||
|
否 | |
|
否 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是 | |
| 協議 / 支持 / NTP | 否 | |
| 標準、規范、許可 | ||
| 標準 | ||
|
2004/108/EG | |
|
CAN/CSA C22.2 & UL 60950-1, UL 1950 | |
|
EN 61000-6-3, EN 61000-6-4 | |
|
EN 61000-6-1, EN 61000-6-2 | |
| 資格證明 | ||
|
是 | |
|
是 |
OPC 接口
作為用于 S7 通訊和開放式通訊協議的一個標準編程接口，相應軟件包中包含的 OPC server 可用于將自動化技術功能連接到 OPC 兼容 Windows 應用程序（Office、人機界面系統等）。
通過 C 語言庫進行編程的接口
S7通訊、PG/OP通訊、開放式通訊以及現有應用程序的TF協議的編程接口作為動態鏈接庫實現(DLL)。
您可以在 SIMATIC NET CD 產品的自述文件中找到發布的編譯器，請?jiān)L問：/csi/net
編程器/OP通訊軟件
使用此軟件，可通過工業以太網并結合 STEP 5/STEP 7 對 SIMATIC S5 和 S7 控制器進行編程。
它包含在所有CP 1623的軟件包中。
S7 通訊軟件(S7-1613 或 S7-REDCONNECT)
S7 接口允許編程器/PC 應用程序（如 WinCC）和用戶程序訪問 SIMATIC S7 系統組件。這樣就可方便、靈活地訪問 SIMATIC S7 數據。
S7 通訊；
管理服務
數據傳輸服務
H-通訊
對于帶有容錯 S7-400 H 系統的冗余 S7 通訊，CP 1613/CP1623 可以與 S7-REDCONNECT 軟件組合使用。
開放式通信 (SEND/RECEIVE) 軟件
該接口用于以下通訊：
開放式通訊(發送/接收)提供以下服務：
該軟件包含在 S7-1613 產品中。
如何工作
直至且包括第四層（傳輸層）的協議在模塊上單獨得到處理。
內部存儲器可被用于這種處理，它還提供了較大數量結構以及很高的通訊可靠性。
模塊與主機之間的數據交換在主站運行模式中完成。亦即：CP 1623訪問主機的物理RAM。
一個 Windows 驅動程序負責在主機系統與 CP 1623 之間傳輸數據。向工業以太網傳輸數據的速率被檢測并自動切換（自動檢測）。
IT 功能通過 PC 的 Windows 軟件來實現。
診斷
所有 MIB -2 對象都可使用 SNMP 讀出。因此，可以調出以太網接口的當前狀態。
組態
S7 通訊和開放式通訊使用 STEP 7 或 NCM PC 組態。
NCM PC 組態工具包含在 CP 1623 軟件包的供貨范圍內。
NCM PC 是高級 PC 配置中一個不可分割的組件
上海西萬自動化科技有限公司自成立以來，就專注于從事自動化控制與電氣傳動技術在各行業中的深度應用，并為客戶提供從咨詢、設計、集成、調試、售后服務一體化的 全方位服務，先后在各工業領域?qū)矣型黄啤⒉粩嗉夹g(shù)創新。公司成功和首鋼國際、華電重工等大型行業客戶形成戰略合作模式，并充分得到了客戶的好評和認可。 我們將會努力提升自身管理及技術水平，一如既往的為中國工業企業生產技術水平的提升貢獻我們的力量。
西門子股份公司是全球領先的技術企業,創立于1847年,業務遍及200多個國家,專注于電氣化,自動化和數字化領域.西門子在海上風機建設,聯合循環發電,輸電解決方案,基礎設施解決方案,工業自動化,驅動和軟件解決方案,以及醫療成像設備和實驗室診斷領域占據全球領先地位. 是西門子一級代理商及指定維修中心
產品種類齊全，原裝正品，公司設有維修中心，專家級維修
簡介: 主營變頻器、電機、PLC、電路板等維修與銷售
《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至全國各地含稅（17%）含運費！
《產品質量》：原裝正品，全新原裝！
《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到！
公司優勢產品：西門子S7-200PLC模塊產品如下：
序號 定貨號 型號
CPU
1 6ES7211-0AA23-0XB0 CPU221 DC/DC/DC,6輸入/4輸出
2 6ES7211-0BA23-0XB0 CPU221 繼電器輸出,6輸入/4輸出
3 6ES7212-1AB23-0XB8 CPU222 DC/DC/DC,8輸入/6輸出
4 6ES7212-1BB23-0XB8 CPU222 繼電器輸出,8輸入/6輸出
5 6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14輸入/10輸出
6 6ES7214-1BD23-0XB8 CPU224 繼電器輸出,14輸入/10輸出
7 6ES7214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
8 6ES7214-2BD23-0XB8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
9 6ES7216-2AD23-0XB8 CPU226 DC/DC/DC,24輸入/16輸出
10 6ES7216-2BD23-0XB8 CPU226 繼電器輸出,24輸入/16輸出
擴展模塊
11 6ES7 221-1BH22-0XA8 EM221 16入 24VDC，開關量
12 6ES7 221-1BF22-0XA8 EM221 8入 24VDC，開關量
13 6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，開關量
14 6ES7 222-1BF22-0XA8 EM222 8出 24VDC，開關量
15 6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 開關量
16 6ES7 222-1HF22-0XA8 EM222 8出 繼電器
17 6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固態－MOSFET
18 6ES7 222-1HD22-0XA0 EM222 4出 繼電器 干觸點
19 6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，開關量
20 6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 繼電器
21 6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，開關量
22 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 繼電器
23 6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，開關量
24 6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 繼電器
25 6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，開關量
26 6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 繼電器
27 6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模擬量
28 6ES7 231-7PB22-0XA8 EM231 2入*熱電阻，模擬量
29 6ES7 231-7PD22-0XA8 EM231 4入*熱電偶，模擬量
30 6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模擬量
31 6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模擬量
32 6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模塊
33 6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模塊
34 6ES7 253-1AA22-0XA0 EM253 位控模塊
35 6ES7 241-1AA22-0XA0 EM241 調制解調器模塊
36 6GK7 243-1EX00-0XE0 CP243-1工業以太網模塊
37 6GK7 243-1GX00-0XE0 CP243-1IT 工業以太網模塊
附件
38 6ES7 291-8GF23-0XA0 MC291,新CPU22x存儲器盒,64K
6ES7 291-8GH23-0XA0 MC291,新CPU22x存儲器盒,256KB
39 6ES7 297-1AA23-0XA0 CC292,CPU22x時鐘/日期電池盒
40 6ES7 291-8BA20-0XA0 BC293,CPU22x電池盒
41 6ES7 290-6AA20-0XA0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
42 6ES7 901-3CB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
43 6ES7 901-3DB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
44 6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
45 6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
46 6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
47 6AV6 640-0AA00-0AX0 TD400C文本顯示器
48 "6ES7272-0AA30-0YA1
" TD200文本顯示器
49 6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
57 6EP1332-1LA00 PS207電源 輸入100-240VC（85-264VAC/110-300VDC),輸出：24VDC、2.5A
58 6EP1332-1LA10 PS207電源 輸出：24VDC、4.0A
59 6ES7 231-7PF22-0XA0 EM231 8路輸入熱電偶
60 6ES7 231-0HF22-0XA0 EM231模擬量輸入模塊，8輸入
61 6ES7 231-7PC22-0XA0 EM231 4路輸入熱電阻
62 6ES7 232-0HD22-0XA0 EM232模擬擬量輸出模塊，4輸出
92 6ES7 341-1AH01-0AE0 CP341 通訊處理器（RS232） 8,461.00 736.00 6ES7341-1AH02-0AE0
93 6ES7 341-1BH01-0AE0 CP341 通訊處理器（20mA/TTY） 9,093.00 791.00 6ES7341-1BH02-0AE0
94 6ES7 341-1CH01-0AE0 CP341 通訊處理器（RS485/RS422） 9,093.00 791.00 6ES7341-1CH02-0AE0
95 6ES7 870-1AA01-0YA0 可裝載驅動 MODBUS RTU 主站 14,875.00 1,119.00
96 6ES7 870-1AB01-0YA0 可裝載驅動 MODBUS RTU 從站 14,875.00 1,119.00
97 6ES7 902-1AB00-0AA0 RS232電纜 5m 1,044.00 72.40
98 6ES7 902-1AC00-0AA0 RS232電纜 10m 1,309.00 90.80
99 6ES7 902-1AD00-0AA0 RS232電纜 15m 1,471.00 102.00
100 6ES7 902-2AB00-0AA0 20mA/TTY電纜 5m 1,044.00 72.40
101 6ES7 902-2AC00-0AA0 20mA/TTY電纜 10m 1,309.00 90.80
102 6ES7 902-2AG00-0AA0 20mA/TTY電纜 50m 2,249.00 156.00
103 6ES7 902-3AB00-0AA0 RS485/RS422電纜 5m 1,044.00 72.40 6GK7343-1CX10-0XE0
104 6ES7 902-3AC00-0AA0 RS485/RS422電纜 10m 1,309.00 90.80
105 6ES7 902-3AG00-0AA0 RS485/RS422電纜 50m 2,249.00 156.00 6GK7343-1EX30-0XE0
106 6GK7 342-5DA02-0XE0 CP342-5通訊模塊 9,122.00 690.00 6GK7342-5DA03-0XE0
107 6GK7 342-5DF00-0XE0 CP342-5 光纖通訊模塊 11,369.00 860.00
108 6GK7 343-5FA01-0XE0 CP343-5通訊模塊 11,898.00 900.00 6GK7342-5DA03-0XE0
109 6GK7 343-1EX30-0XE0 CP343-1 以太網通訊模塊 12,531.00 1,090.00
110 6GK7 343-1EX21-0XE0 CP343-1 以太網通訊模塊 14,599.00 1,270.00 6GK7343-1EX30-0XE0
111 6GK7 343-1CX00-0XE0 CP343-1 以太網通訊模塊 7,128.00 620.00 6GK7343-1CX10-0XE0
112 6GK7 343-1CX10-0XE0 CP343-1 以太網通訊模塊 7,128.00 620.00 同上一個型號可以通用
113 6GK7 343-1GX20-0XE0 CP343-1 IT 以太網通訊模塊 18,737.00 1,630.00 6GK7343-1GX21-0XE0
114 6GK7 343-1GX21-0XE0 CP343-1 IT 以太網通訊模塊(支持PROFINET) 18,737.00 1,630.00 6GK7343-1GX30-0XE0
115 6GK7 343-1HX00-0XE0 CP343-1PN PROFINET以太網通訊模塊 34,113.00 2,174.00
116 6GK7 343-2AH00-0XA0 CP343-2 AS-Interface 6,544.00 495.00 6GK7343-2AH01-0XA0
117 6ES7971-1AA00-0AA0 S7-300系列電池
118 6ES7971-5BB00-0AA0 可充電電池
119 "6ES7314-6EH04-0AB0
" CPU314C-2PN/DP
西門子工業業務領域作為全球領先供應商之一，為工業客戶提供創新環保的產品與解決方案。憑借完整的自動化技術與工業軟件、扎實的行業市場專業以及以技術為基礎的服務，工業業務領域幫助客戶提高生產力、效率和靈活性。西門子工業業務領域能夠提供全球獨一無二的自動化技術、工業控制和驅動技術以及工業軟件，能夠滿足生產企業的所有需求，涵蓋整個價值鏈——從產品設計和開發，到產品生產、銷售和服務。同時，還能針對客戶特有的市場和需求，提供專門的綜合定制服務，以使客戶獲益最大化。通過采用先進的軟件和自動化技術，能夠縮短產品投放市場時間高達50%，同時大幅降低生產企業的能源和污水處理成本。因此，憑借其節能產品和解決方案，西門子工業業務領域能夠大大提高客戶的市場競爭力，并為環境保護事業做出重要貢獻。工業業務領域由工業自動化集團、驅動技術集團、客戶服務以及冶金技術部構成。
西門子工業自動化集團可提供豐富的自動化系統、工業控制和工業軟件產品與系統，以及全面的工業解決方案，旨在幫助生產和過程工業中的客戶更加迅速、高效、靈活地進行生產。其先進的技術和專業知識，能夠?yàn)閺钠囆袠I(yè)到水/污水處理行業提供產品與解決方案。作為行業領先的自動化專家和工業軟件供應商，西門子工業自動化集團對整個生產鏈進行了優化，包括從產品設計和開發，到產品生產、銷售和服務。通過幫助生產和過程行業中的客戶實現生產、管理和維護流程的數字化無縫集成，其軟件解決方案可顯著降低成本，加快上市時間，能將產品投放市場的時間縮短達50%。工業自動化集團包括五個業務部門，涉及自動化系統、控制產品和系統業務工程、傳感器與通訊、產品生命周期管理軟件和水處理解決方案等領域。
logo!
序號 定貨號 注釋
1 6ED1052-1MD00-0BA5 LOGO！12/24 RC* 8DI（2AI)入/4出繼電器，電源電壓24VDC,有模擬量輸入
2 6ED1052-1CC00-0BA6 LOGO！24 8DI(2AI)入/4出晶體管，電源電壓24VDC
3 6ED1052-1HB00-0BA6 LOGO！24RC 8入4出繼電器，電源電壓24VDC
4 6ED1052-1FB00-0BA6 LOGO！230RC 8入4出繼電器，電源電壓220VAC
5 6ED1052-2MD00-0BA6 LOGO！12/24 RCo 8DI（2AI)入/4出繼電器，電源電壓24VDC,有模擬量輸入
6 6ED1052-2CC00-0BA6 LOGO！24o 8DI(2AI)入/4出晶體管，電源電壓24VDC
7 6ED1052-2HB00-0BA6 LOGO！24RCo(AC) 8入4出繼電器，電源電壓24VDC
8 6ED1052-2FB00-0BA6 LOGO！230RCo 8入4出繼電器，電源電壓220VAC
9 6ED1055-1MB00-0BA1 LOGO！DM8 12/24RC
10 6ED1055-1CB00-0BA0 LOGO！DM8 24
11 6ED1055-1HB00-0BA0 LOGO！DM8 24R
12 6ED1055-1FB00-0BA1 LOGO！DM8 230R
13 6ED1055-1CB10-0BA0 LOGO！DM16 24
14 6ED1055-1NB10-0BA0 LOGO！DM16 24R
15 6ED1055-1FB10-0BA0 LOGO！DM16 230R
16 6ED1055-1MA00-0BA0 LOGO！AM2
17 6ED1055-1MD00-0BA0 LOGO！AM2 PT100
18 6ED1055-1MM00-0BA0 LOGO！AM2 AQ
19 6ED1056-5CA00-0BA0 程序模塊（棕色卡）
20 6ED1057-1AA00-0BA0 LOGO PC電纜
LOGO! 基本型 訂貨號
LOGO! 12/24 RC (AC/DC)* 6ED1052-1MD00-0BA6
LOGO! 24 * 6ED1 052 - 1CC00 - 0BA6
LOGO! 24 RC (AC/DC) 6ED1 052 - 1HB00 - 0BA6
LOGO! 230 RC (AC/DC) 6ED1 052 - 1FB00 - 0BA6
技術數據
LOGO! 經濟型 訂貨號
LOGO! 12/24 RCo (AC/DC)* 6ED1 052-2MD00-0BA6
LOGO! 24o * 6ED1 052 - 2CC00 - 0BA6
LOGO! 24 RCo (AC/DC) 6ED1 052 - 2HB00 - 0BA6
LOGO! 230 RCo (AC/DC) 6ED1 052 - 2FB00 - 0BA6
技術數據
擴展模塊 訂貨號
數字量擴展模塊
LOGO! DM 8 12/24R 6ED1 055 - 1MB00 - 0BA1
LOGO! DM 8 24 6ED1 055 - 1CB00 - 0BA0
LOGO! DM 8 24R 6ED1 055 - 1HB00 - 0BA0
LOGO! DM 8 230R 6ED1 055 - 1FB00 - 0BA1
LOGO! DM 16 24 6ED1 055 - 1CB10 - 0BA0
LOGO! DM 16 24R 6ED1 055 - 1NB10 - 0BA0
LOGO! DM 16 230R 6ED1 055 - 1FB10 - 0BA0
模擬量擴展模塊
LOGO! AM 2 6ED1 055 - 1MA00 - 0BA0
LOGO! AM 2 PT100 6ED1 055 - 1MD00 - 0BA0
LOGO! AM 2 AQ 6ED1 055 - 1MM00 - 0BA1
技術數據
通訊擴展模塊 訂貨號
CM EIB/KNX 6BK1700 - 0BA00 - 0AA1
CM AS 接口 3RK1400 - 0CE10 - 0AA2
技術數據
文本顯示模塊 6ED1055-4MH00-0BA0
LOGO! TD
技術數據
注： *：也帶模擬輸入
附件 訂貨號
軟件 更多…
B64 C63 LOGO! B64Soft Comfort C63 6ED1 058 - 0BA02 - 0YA0
升級到LOGO! Soft Comfort V6.0 6ED1 058 - 0CA02 - 0YE0
存儲卡 更多…
C65 6ED1 056 - 1DA00 - 0BA0
電池卡 更多…
LOGO! 電池卡 6ED1 056 - 6XA00 - 0BA0
存儲器電池卡 更多…
LOGO! 存儲器電池卡 6ED1 056 - 7DA00 - 0BA0
開關模塊 更多…
LOGO! Contact 24 V 6ED1 057 - 4CA00 - 0AA0
LOGO! Contact 230 V 6ED1 057 - 4EA00 - 0AA0
電源模塊 更多…
LOGO! Power 12V/1.9A 6EP1 321 - 1SH02
LOGO! Power 12V/4.5A 6EP1 322 - 1SH02
LOGO! Power 24V/1.3A 6EP1 331 - 1SH02
LOGO! Power 24V/2.5A 6EP1 332 - 1SH42
LOGO! Power 24V/4A 6EP1 332 - 1SH51
LOGO! Power 5V/3A 6EP1 311 - 1SH02
LOGO! Power 5V/6.3A 6EP1 311 - 1SH12
LOGO! Power 15V/1.9A 6EP1 351 - 1SH02
LOGO! Power 15V/4A 6EP1 352 - 1SH02
其他 更多…
串口/PC電纜 6ED1 057 - 1AA00 - 0BA0
USB/PC電纜 6ED1 057 - 1AA01-0BA0
調制解調器電纜 6ED1 057 - 1CA00 - 0BA0
英文手冊 6ED1 050 - 1AA00 – 0BE

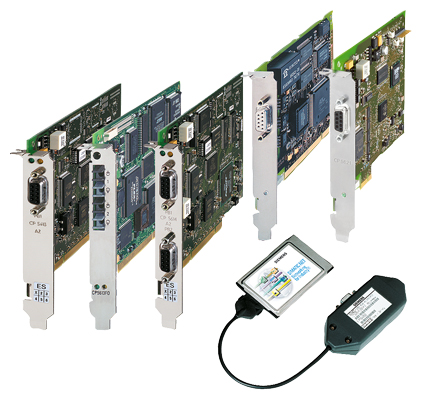

6GK1162-3AA00 西門子網卡6GK1162-3AA00 西門子CP1623以太網卡 西門子板卡6GK1162-3AA00
