上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q Q : 1121451914
地址：上海市金山區楓蘭路128號
----------------------------------------------------------
《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至全國各地含稅（17%）含運費！
《產品質量》：原裝正品，全新原裝！
《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到！

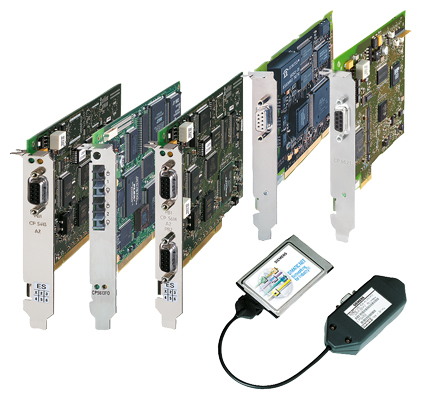

6GK1161-3AA01 COMMUNICATION PROCESSOR CP 1613 A2 產品信息 文檔 技術數據 后續產品 產品類型名稱 CP 1613 A2 COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW傳輸速率 最小值 10…100 Mbit/s接口 電氣連接數量 接口 1 上 / 符合工業以太網 2電氣連接方式 接口 1 上 / 符合工業以太網 RJ45 端口 / 15 針 ITP 接頭 電源電壓、電流消耗、功率損耗 電壓類型 / 電源電壓 DC外部 1 / 來自背板總線 5 V來自背板總線 12 V相對對稱公差 5 V 時 / DC 時 5 % 12 V 時 / DC 時 5 %消耗電流 1 / 來自背板總線 / DC 時 / 最大值 0.45 A 2 / 來自背板總線 / DC 時 / 最大值 0.5 A損耗有效功率 4 W許可的環境條件 環境溫度 運行期間 5…55 °C在儲存期間 -20…+60 °C在運輸期間 -20…+60 °C相對的空氣濕度 / 在25 °C時 / 無冷凝 / 在運行階段 / 最大的 95 %防護等級 IP IP00結構、尺寸和重量 模塊格式 PCI寬度 21.6 mm高度 107 mm深度 167 mm凈重 140 g產品特點、功能、組件 / 概述 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 4模塊數量 / 備注 -性能數據 性能數據 / 開放式通訊 軟件 / 適用于開放式通訊 / 通過發送/接收 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 120性能數據 / S7 通訊 軟件 / 適用于 S7 通訊 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量/適用于 S7/PG 通訊/最大值 120適用于 S7 通訊 / 最大值 40性能數據 / 多協議運行 激活的連接數量 / 多協議運行時 120可組態連接的數量 / 每個 PC 站點 207性能數據 / PROFINET CBA 軟件 / 適用于 PROFINET CBA 通訊 / 要求 是，PN CBA OPC 服務器 遠程互連組的數量 / PROFINET CBA 時 228互連數量 / PROFINET CBA 時 / 總數 10000產品功能 / 管理、配置、組態 產品功能 / MIB 支持 是 協議 / 支持 SNMP v1 是SNMP v3 否DCP 是 組態軟件 適用于 PROFINET CBA / 需要 是，SIMATIC iMAP識別和維護功能 I&M0 - 設備專有信息 是I&M1 - 設備標識 是 產品功能 / 時間 產品功能 / SICLOCK 支持 是 協議 / 支持 / NTP 否 標準、規范、許可 標準 適用于 EMC 2004/108/EG適用于安全 / CSA 和 UL CAN/CSA C22.2 & UL 60950-1, UL 1950適用于干擾發射 EN 61000-6-3, EN 61000-6-4適用于抗干擾性 EN 61000-6-1, EN 61000-6-2資格證明 CE標識 是C-Tick 是
訂貨號：
6XV1830-0EH10 PROFIBUS 通訊電纜
6XV1830-3EH10 PROFIBUS 總線拖纜
6XV1840-2AH10 四芯工業以太網電纜
6XV1830-5EH10 PROFIBUS FC過程電纜
6XV1830-5FH10 PROFIBUS PA電纜
6XV1850-0AH10 工業 以太網電纜
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m
6XV1830-0EH10 PROFIBUS 通訊電纜
6XV1830-3EH10 PROFIBUS 總線拖纜
6XV1840-2AH10 四芯工業以太網電纜
6XV1830-5EH10 PROFIBUS FC過程電纜
6XV1830-5FH10 PROFIBUS PA電纜
6XV1850-0AH10 工業 以太網電纜
6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而
特殊設計，最大長度: 1000m, 最小訂購數量: 20m, 按米銷售
電纜類型
全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。
PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）
不采用快速連接技術的總線電纜（取決于結構類型）
PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式
PROFIBUS 扭轉電纜
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180o)
PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線
SIENOPYR FR 船用電纜
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售
6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2,
至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，
按米銷售，最大長度: 1000m, 最小訂購量: 20 m
6XV1840-2AH10
SIMATIC NET, IE FC TP 標準電纜 GP 2x2（PROFINET A 類）, TP 安裝電纜,
用于連接到 FC RJ45 模塊化插座,應用廣泛，4 芯，屏蔽，CAT. 5，按米銷售，
最大訂貨數量: 2000m, 最小訂購量: 20 m
DP總線紫色雙芯型號規格：6XV1830-0EH10
DP拖纜藍色軟芯型號規格：6XV1830-3EH10
不同的應用軟件，有不同的版本（例如：直埋連接電纜、拖拽式連接電纜）。
由于采用雙屏蔽，具有強抗干擾性。
阻燃總線連接電纜（不含鹵素）。
由于電纜上印有以米表示的長度標記，因此易于確定長度
由于特殊的總線電纜，有很廣的應用范圍。
由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。
為用于配置 PROFIBUS 網絡的不同應用提供不同類型的電纜。 一般地，應該使用所列出的電纜。 欲知網絡配置的詳細情況，請參閱 PROFIBUS 網絡手冊。
適用于網絡電纜的 UL 認證（安全標準）對于美國和加拿大市場來說尤其必要。 適宜認證的要求取決于電纜在建筑物內的布線位置。 這適用于必須從一臺機器布置到一個遠程控制柜并定位在固定于建筑上電纜架中的所有電纜。 通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
|
訂貨號 |
6XV1 830-0EH10 |
6XV1 831-2A |
6XV1 830-0JH10 |
6XV1 830-0GH10 |
|---|---|---|---|---|
|
產品類型描述 |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
|
適合的用途 |
多功能 |
通用電纜，用于本質安全分布式 I/O 系統 |
用于腐蝕環境及機械應力嚴重的工況 |
食品、飲料和煙草制造業 |
|
電纜名稱 |
02YSY （ST） CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI |
02YSY （ST） CY 1 × 2 × 0.65/2.56 BL KF40 FR |
02YSY （ST） CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI |
02YSY （ST） C2Y 1 × 2 × 0.64/2.55-1 50 KF 40 |
|
電氣數據 |
||||
|
單位長度的衰減測量 |
||||
|
42 dB/km |
42 dB/km |
42 dB/km |
42 dB/km |
|
22 dB/km |
22 dB/km |
22 dB/km |
22 dB/km |
|
4 dB/km |
4 dB/km |
4 dB/km |
4 dB/km |
|
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
|
9.6 kHz 下的特征阻抗 |
270 Ω |
270 Ω |
270 Ω |
270 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
38.4 kHz 下的特征阻抗 |
185 Ω |
185 Ω |
185 Ω |
185 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
特征阻抗，3 MHz ...20 MHz 時 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
標稱特征阻抗 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
|
單位長度的回路電阻，最大值 |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
|
單位長度的屏蔽電阻，最大值 |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
|
1 kHz 下的單位長度電容 |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
|
工作電壓（有效值） |
100V |
100V |
100V |
100V |
|
機械數據 |
||||
|
護套 |
||||
|
PVC |
PVC |
PUR |
PE |
|
8 mm |
8 mm |
8 mm |
8 mm |
|
0.4 mm |
0.4 mm |
0.4 mm |
0.4 mm |
|
紫色 |
藍色 |
紫色 |
黑色 |
|
環境溫度 |
||||
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
彎曲半徑 |
||||
|
75 mm |
75 mm |
75 mm |
75 mm |
|
150 mm |
120 mm |
150 mm |
150 mm |
|
最大張力負荷 |
100 N |
100 N |
100 N |
100 N |
|
單位長度重量 |
76 kg/km |
80 kg/km |
73 kg/km |
67 kg/km |
|
燃燒特性 |
阻燃性符合 IEC 60332-3-24 Category C |
阻燃性符合 IEC 60332-3-24 Category C |
阻燃性能符合標準 IEC 60332-1 |
可燃 |
|
耐化學腐蝕 |
||||
|
有條件耐受 |
有條件耐受 |
耐受性 |
有條件耐受 |
|
有條件耐受 |
有條件耐受 |
有條件耐受 |
有條件耐受 |
|
抗紫外線輻射 |
耐受性 |
耐受性 |
耐受性 |
耐受性 |
|
產品性能 |
||||
|
X |
X |
X |
X |
|
√ |
√ |
√ |
√ |
|
FastConnect 電氣連接型號 |
√ |
√ |
√ |
√ |
|
UL 認證/額定值 300 V |
√/CMG/CL3/防曬 |
√/CMG/CL3/防曬 |
√ /CMX |
X |
|
UL 認證/額定值 600 V |
√ |
√ |
X |
X |
|
訂貨號 |
6XV1 830-3FH10 |
6XV1 831-2K |
6XV1 830-3EH10 |
6XV1 830-0LH10 |
|---|---|---|---|---|
|
產品類型描述 |
PROFIBUS |
PROFIBUS |
PROFIBUS |
PROFIBUS |
|
適合的用途 |
地下 |
偶爾移動的機器部件 |
在電纜托架中使用 |
無鹵阻燃應用 |
|
電纜名稱 |
02YSY （ST） CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW |
02YH （ST） C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI |
02YY （ST） C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol |
02YSH （ST） CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC |
