西門子6GK1161-3AA01通訊主板

西門子6GK1161-3AA01通訊主板

西門子6GK1161-3AA01通訊主板

西門子通訊處理器6GK1161-3AA01 6GK1161-3AA01 西門子CP1613以太網卡 西門子CP1613通訊卡

http://www.jdzj.com/p2/2015-6-24/2695629.html

上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q  Q :  1121451914
地址：上海市金山區楓蘭路128號

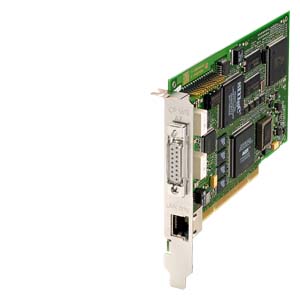

6GK1161-3AA01 COMMUNICATION PROCESSOR CP 1613 A2 產品信息 文檔 技術數據 后續產品 產品類型名稱 CP 1613 A2 COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW傳輸速率 最小值 10…100 Mbit/s接口 電氣連接數量 接口 1 上 / 符合工業以太網 2電氣連接方式 接口 1 上 / 符合工業以太網 RJ45 端口 / 15 針 ITP 接頭 電源電壓、電流消耗、功率損耗 電壓類型 / 電源電壓 DC外部 1 / 來自背板總線 5 V來自背板總線 12 V相對對稱公差 5 V 時 / DC 時 5 % 12 V 時 / DC 時 5 %消耗電流 1 / 來自背板總線 / DC 時 / 最大值 0.45 A 2 / 來自背板總線 / DC 時 / 最大值 0.5 A損耗有效功率 4 W許可的環境條件 環境溫度 運行期間 5…55 °C在儲存期間 -20…+60 °C在運輸期間 -20…+60 °C相對的空氣濕度 / 在25 °C時 / 無冷凝 / 在運行階段 / 最大的 95 %防護等級 IP IP00結構、尺寸和重量 模塊格式 PCI寬度 21.6 mm高度 107 mm深度 167 mm凈重 140 g產品特點、功能、組件 / 概述 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 4模塊數量 / 備注 -性能數據 性能數據 / 開放式通訊 軟件 / 適用于開放式通訊 / 通過發送/接收 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 120性能數據 / S7 通訊 軟件 / 適用于 S7 通訊 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量/適用于 S7/PG 通訊/最大值 120適用于 S7 通訊 / 最大值 40性能數據 / 多協議運行 激活的連接數量 / 多協議運行時 120可組態連接的數量 / 每個 PC 站點 207性能數據 / PROFINET CBA 軟件 / 適用于 PROFINET CBA 通訊 / 要求 是，PN CBA OPC 服務器 遠程互連組的數量 / PROFINET CBA 時 228互連數量 / PROFINET CBA 時 / 總數 10000產品功能 / 管理、配置、組態 產品功能 / MIB 支持 是 協議 / 支持 SNMP v1 是SNMP v3 否DCP 是 組態軟件 適用于 PROFINET CBA / 需要 是，SIMATIC iMAP識別和維護功能 I&M0 - 設備專有信息 是I&M1 - 設備標識 是 產品功能 / 時間 產品功能 / SICLOCK 支持 是 協議 / 支持 / NTP 否 標準、規范、許可 標準 適用于 EMC 2004/108/EG適用于安全 / CSA 和 UL CAN/CSA C22.2 & UL 60950-1, UL 1950適用于干擾發射 EN 61000-6-3, EN 61000-6-4適用于抗干擾性 EN 61000-6-1, EN 61000-6-2資格證明 CE標識 是C-Tick 是

6XV1830-0EH10【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。 歡迎您的咨詢與洽談??！

3、符合VDE 0472標準；B類試驗(IEC332.1)。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。

5、工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m

所有 PROFIBUS 總線電纜的特點：

因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。

通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。

印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的

PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統

PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件

PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。

PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜

PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動

PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）

PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式

PROFIBUS 扭轉電纜
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180o)

PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于 ET 200pro 的電源的銅導線

SIENOPYR FR 船用電纜
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

通信功能

過程及現場通信 （PROFIBUS-DP， PROFIBUS-PA） 用于連接自動化系統， HMI或管理系統中的執行器/傳感器。

通過 CPU 上的集成接口或通過接口模塊 （IM） ， 接口子模塊 （IF） 和通信處理器 （CP） 進行連接

借助于現代化的高性能自動化系統，可以更為有效地連接多個 PROFIBUS DP 線路到某個系統，不僅能增加可連接的 I/O 設備的數量，而且還使得能夠單獨處理各個生產區域（分段）。

根據 IEC 61158/61784 標準化的 PROFIBUS 提供高性能、開放和堅固耐用的現場總線系統，以及較短的響應時間和以下協議：

PROFIBUS DP

分布式 I/O） 用于連接分布式 I/O 工作站，如響應時間很快的 SIMATIC ET 200，符合 IEC 61158/EN 50170 標準。

PROFIBUS PA

（過程自動化）擴展了 PROFIBUS DP 應用，采用故障安全傳輸技術，符合國際標準 IEC 61158-2。

由于 PROFIBUS-DP/-PA， 可將現場設備如分布式 I/O 或驅動器連接到 PLC 如 SIMATIC S7 或 PC 上。

當 I/O 設備分布在很大范圍內，裝在機器上或設備內（如在現場級），以及它們在站內（如ET200）至少以 16 點 I/O 成組組合時，采用 PROFIBUS DP/PA。

執行器和傳感器與現場設備相連。按主/從模式向現場設備提供輸出數據，并向 PLC 或工控機饋送輸入數據。

高性能的 STEP 7 工具用于分布式 I/O 設備的配置和參數化.這些工具可用于 PROFIBUS-DP 任意連接點的測試和啟動。

KTP400 PN 3.8 寸，單色，4 個功能鍵，以太網接口6AV6647-0AA11-3AX0

KTP600 PN 5.7 寸，單色，6 個功能鍵，以太網接口6AV6647-0AB11-3AX0

KTP600 DP 5.7 寸，256 色，6 個功能鍵，MPI/Profi bus DP 接口6AV6647-0AC11-3AX0

KTP600 PN 5.7 寸，256 色，6 個功能鍵，以太網接口6AV6647-0AD11-3AX0

KTP1000 DP 10.4 寸，256 色，8 個功能鍵，MPI/Profi bus DP 接口6AV6647-0AE11-3AX0

KTP1000 PN 10.4 寸，256 色，8 個功能鍵，以太網接口6AV6647-0AF11-3AX0

TP1500 PN 15 寸，256 色，不帶功能鍵，以太網接口6AV6647-0AG11-3AX0

精智面板

KTP400 Comfort 4.3 寸，1600 萬色 LED 背光，16:9 寬屏顯示，鍵控 + 觸摸，4 MB 用戶內存6AV2124-2DC01-0AX0

KP400 Comfort 4.3 寸，1600 萬色 LED 背光，16:9 寬屏顯示，鍵控6AV2124-1DC01-0AX0

TP700 Comfort 7 寸，1600 萬色 LED 背光，16:9 寬屏顯示，觸摸屏，12 MB 用戶內存6AV2124-0GC01-0AX0

KP700 Comfort 7 寸，1600 萬色 LED 背光，16:9 寬屏顯示，鍵控，12 MB 用戶內存6AV2124-1GC01-0AX0

TP900 Comfort 9 寸，1600 萬色 LED 背光，16:9 寬屏顯示，觸摸屏，12 MB 用戶內存 6AV2124-0JC01-0AX0

KP900 Comfort 9 寸，1600 萬色 LED 背光，16:9 寬屏顯示，鍵控，12 MB 用戶內存6AV2124-1JC01-0AX0

TP1200 Comfort 12 寸，1600 萬色 LED 背光，16:9 寬屏顯示，觸摸屏，12 MB 用戶內存6AV2124-0MC01-0AX0

KP1200 Comfort 12 寸，1600 萬色 LED 背光，16:9 寬屏顯示，鍵控，12 MB 用戶內存6AV2124-1MC01-0AX0

西門子6GK1161-3AA01通訊主板
